Instrukcja montażu i obsługi wywietrznika dachowego Fiamma Vent
Szybki przewodnik po instalacji i użytkowaniu wywietrznika dachowego Fiamma Vent. Dowiedz się, jak prawidłowo zamontować urządzenie w otworze 39x39 cm, jak dobrać uszczelniacz oraz jak dbać o konserwację pokrywy Crystal.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wywietrznik dachowy Fiamma Vent jest przeznaczony do montażu w pojazdach kempingowych. Wymaga wykonania otworu o wymiarach 39x39 cm. Urządzenie jest kompatybilne z dachami o grubości od 3 do 5 cm. W przypadku dachów o grubości od 5 do 8,5 cm konieczne jest zastosowanie opcjonalnego zestawu Extension Vent.
Montaż wywietrznika
- Wybierz miejsce montażu i wykonaj kwadratowy otwór o boku 39 cm.
- Oczyść dokładnie powierzchnię dachu wokół otworu.

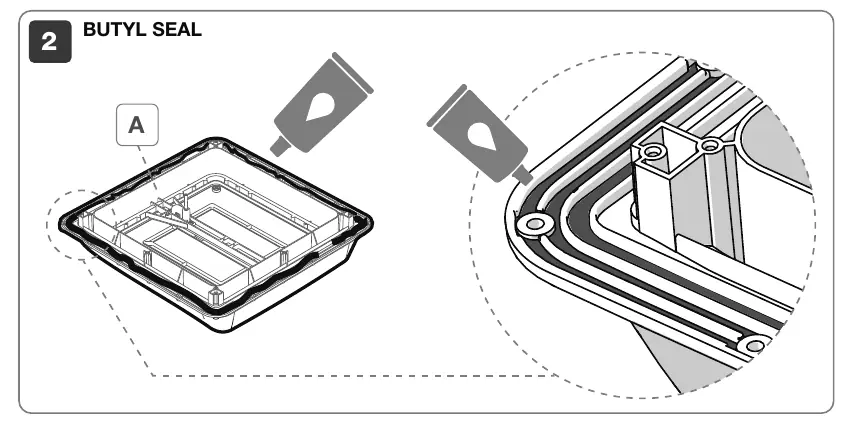

- Nałóż wodoodporny uszczelniacz (zalecany uszczelniacz butylowy) na dolną część ramy zewnętrznej.
- Umieść zewnętrzną część wywietrznika w otworze, zwracając uwagę, aby zawiasy były skierowane zgodnie z kierunkiem jazdy.
- Dociśnij lekko ramę zewnętrzną do dachu, aby równomiernie rozprowadzić uszczelniacz.
- Przykręć ramę zewnętrzną za pomocą 20 śrub (Ø4,2x30 mm, brak w zestawie).
- Uszczelnij silikonem obwód ramy zewnętrznej, wypełniając ewentualne szczeliny między dachem a ramą oraz łby śrub.

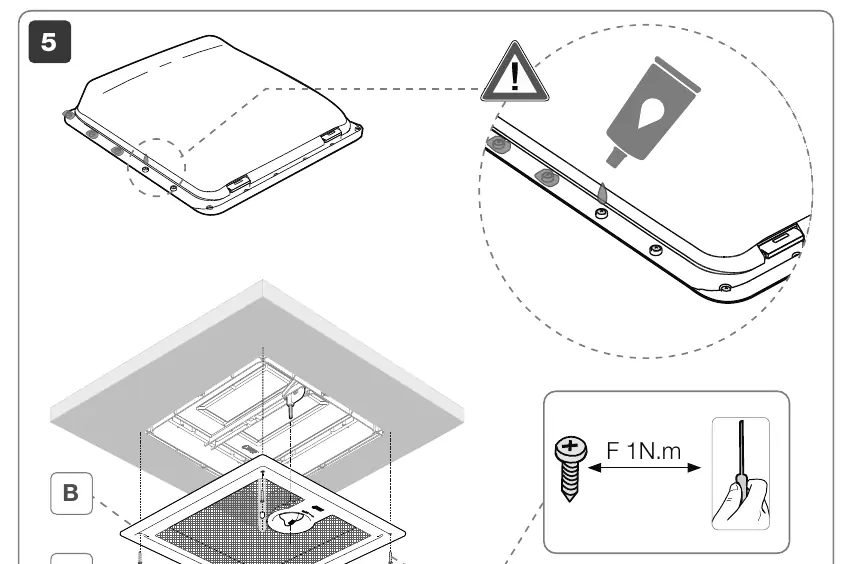

- Włóż ramę wewnętrzną w otwór i przymocuj ją za pomocą 4 śrub samogwintujących (Ø3,5x15 mm, brak w zestawie).
- Usuń folię ochronną z pokrywy.
Bezpieczeństwo i użytkowanie

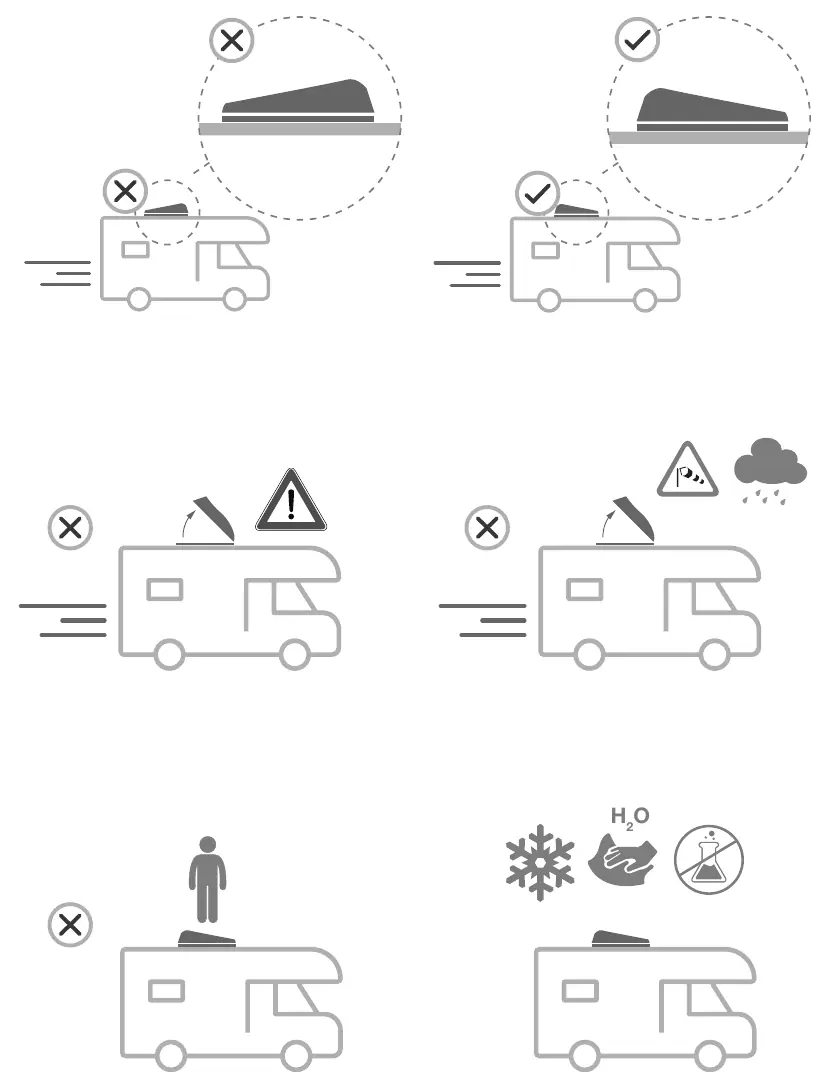

- Zabrania się chodzenia po pokrywie wywietrznika.
- Przed rozpoczęciem jazdy upewnij się, że wywietrznik jest prawidłowo zamknięty.
- Nie otwieraj wywietrznika podczas jazdy.
- Nie otwieraj wywietrznika w przypadku silnego wiatru lub deszczu.
- Regularnie usuwaj śnieg i lód z pokrywy.
- W przypadku wypadku upewnij się, że produkt nie został uszkodzony.
Konserwacja i czyszczenie
Do czyszczenia wewnętrznego i zewnętrznego używaj wyłącznie neutralnych, nieagresywnych detergentów. Do czyszczenia pokrywy Crystal używaj środka do czyszczenia szkła akrylowego i miękkiej szmatki, aby uniknąć zarysowań. Nigdy nie używaj agresywnych produktów, takich jak środki do mycia szyb, środki uniwersalne, środki ścierne, detergenty do naczyń, alkohol ani rozpuszczalniki. Moskitierę można czyścić wodą z neutralnym detergentem po uprzednim demontażu ramy i śrub mocujących.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Trudności z otwieraniem lub zamykaniem pokrywy
Nasmaruj mechanizm otwierania kilkoma kroplami smaru.
Nieszczelność wywietrznika
Sprawdź stan uszczelnienia i dokręcenie śrub, zwłaszcza po pierwszych kilometrach po montażu oraz przed i po długich trasach.
Przed użyciem
- Sprawdź, czy grubość dachu mieści się w zakresie 3-5 cm (lub 5-8,5 cm z zestawem Extension Vent).
- Upewnij się, że powierzchnia dachu w miejscu montażu jest płaska.
- Przygotuj odpowiedni uszczelniacz (zalecany butylowy).
- Upewnij się, że posiadasz wymagane śruby (nie są dołączone do zestawu).
- Sprawdź, czy wywietrznik nie koliduje z innymi akcesoriami na dachu (bagażniki, kable).
Parametry w praktyce
- Otwór montażowy
- 39x39 cm
- Grubość dachu (standard)
- 3-5 cm
- Grubość dachu (z Extension Vent)
- 5-8,5 cm
Ilustracje i schematy
- Schematy montażowe pokazują prawidłową orientację zawiasów zgodnie z kierunkiem jazdy.
- Rysunki techniczne ilustrują sposób nakładania uszczelniacza butylowego na ramę zewnętrzną.
Zgodność modelu
- Wymaga zestawu Extension Vent dla dachów o grubości powyżej 5 cm.
- Nie używać agresywnych środków czyszczących zawierających alkohol lub rozpuszczalniki.
