Instrukcja montażu i obsługi bagażnika rowerowego Fiamma Carry-Bike VW Caddy 02094-24A
Kompletny przewodnik po montażu i bezpiecznym użytkowaniu bagażnika rowerowego Fiamma Carry-Bike VW Caddy (model 02094-24A). Dowiedz się, jak poprawnie zainstalować bagażnik, jakie są limity obciążenia oraz jak dbać o bezpieczeństwo...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Bagażnik rowerowy Fiamma Carry-Bike VW Caddy (model 02094-24A) jest przeznaczony do montażu na tylnej klapie pojazdu Volkswagen Caddy. Przed przystąpieniem do montażu należy upewnić się, że pojazd jest kompatybilny, a ściana lub klapa bagażnika jest wystarczająco solidna, aby utrzymać obciążenie. Maksymalne dopuszczalne obciążenie wynosi 60 kg, przy czym maksymalna liczba rowerów to 4, a waga jednego roweru nie może przekraczać 15 kg.
Montaż bagażnika
Montaż wymaga przestrzegania kolejności kroków przedstawionych w instrukcji:

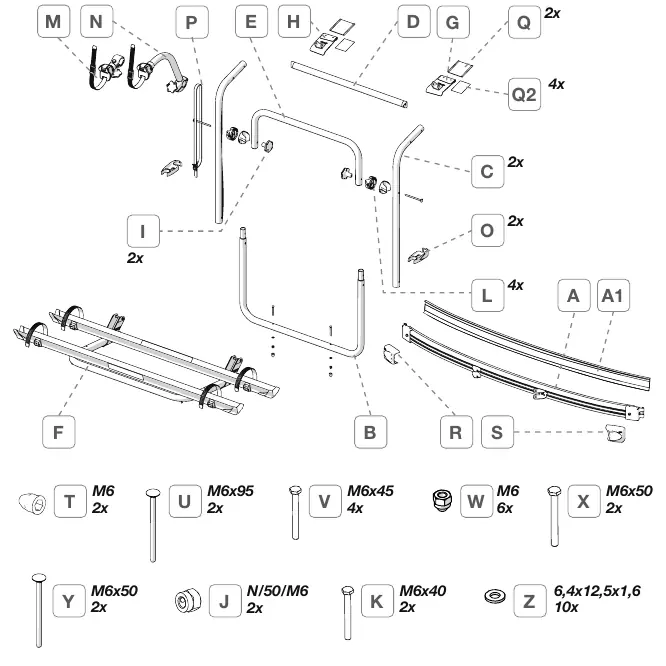

- Przygotowanie: Sprawdź zawartość zestawu zgodnie z rysunkiem na stronie 2.

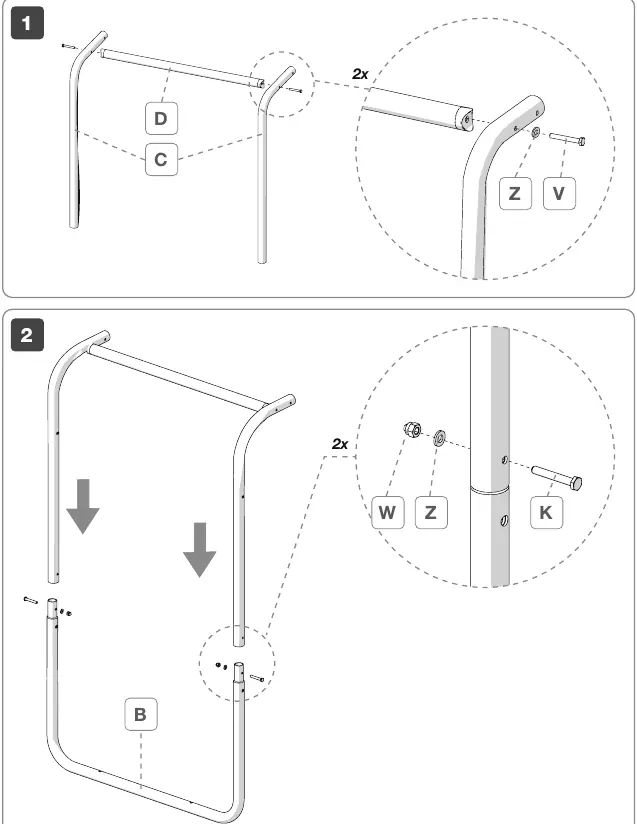

- Montaż ramy: Połącz elementy ramy (C, D, B) zgodnie z rysunkami na stronie 5, używając dołączonych śrub i nakrętek.
- Mocowanie wsporników: Zamontuj wsporniki (H, G, Q) zgodnie z instrukcją na stronie 6 i 7.

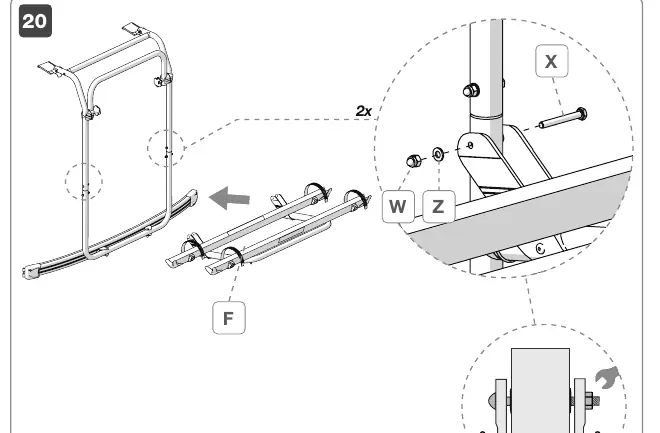

- Dokręcanie: Podczas montażu widełek do rury (krok 20), nie dokręcaj ich całkowicie – pozostaw 2 mm odstępu.

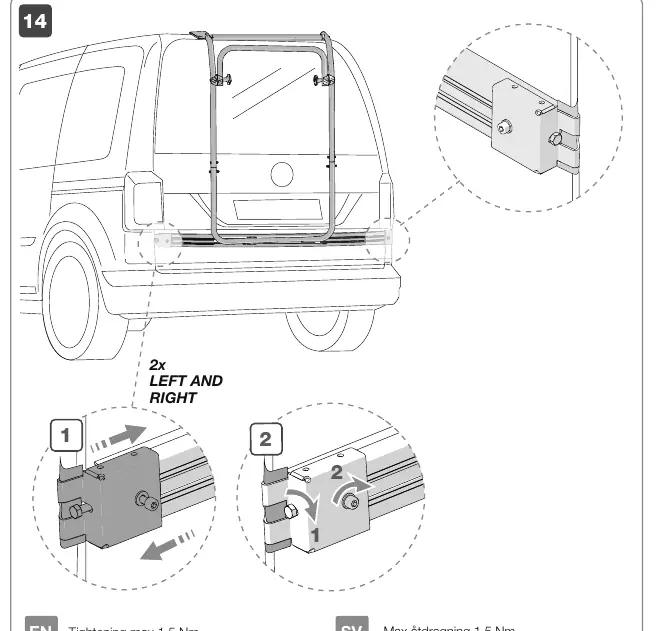

- Finalizacja: Upewnij się, że wszystkie śruby są dokręcone z odpowiednią siłą (maks. 1,5 Nm dla kluczowych połączeń).
Zasady bezpieczeństwa i użytkowanie
Podczas korzystania z bagażnika należy przestrzegać następujących zasad:
- Rozkład masy: Najcięższe rowery należy umieszczać na szynach najbliżej pojazdu.
- Ostrzeżenia: Nie używaj pokrowców na rowery (Bike Cover).
- Widoczność: Jeśli rowery zasłaniają tylne światła pojazdu, należy zamontować dodatkową listwę świetlną.
- Manewrowanie: Pamiętaj o zwiększonej długości pojazdu podczas jazdy i cofania.
- Otwieranie klapy: Klapę bagażnika można otwierać tylko wtedy, gdy bagażnik jest pusty (bez rowerów).
- Zalecenia: Zaleca się obracanie kierownic rowerów, aby uniknąć uszkodzeń karoserii pojazdu.
Konserwacja
Regularnie sprawdzaj stan techniczny bagażnika:
- Sprawdzaj dokręcenie wszystkich śrub i pasów, szczególnie po pierwszych kilometrach po montażu oraz przed i po długich trasach.
- Kontroluj stan elementów gumowych i pasków; jeśli są zużyte lub porowate, wymień je natychmiast.
Informacje o producencie
Fiamma S.p.A.
Praktyczna pomoc
Typowe problemy
Bagażnik wydaje się niestabilny lub poluzowany.
Sprawdź dokręcenie wszystkich śrub i pasów, szczególnie po pierwszych kilometrach i przed długimi trasami.
Uszkodzenie karoserii podczas montażu.
Upewnij się, że śruby dolnej belki są dokręcone przed zamknięciem klapy bagażnika.
Ograniczona widoczność świateł.
Jeśli rowery zasłaniają światła, należy zamontować dodatkową listwę świetlną.
Przed użyciem
- Sprawdź, czy bagażnik nie został uszkodzony w transporcie.
- Upewnij się, że ściana/klapa pojazdu jest wystarczająco solidna.
- Sprawdź, czy bagażnik jest kompatybilny z modelem VW Caddy.
- Upewnij się, że masz odpowiednie narzędzia (klucze, śrubokręt).
Parametry w praktyce
- Maksymalne obciążenie
- 60 kg (nie przekraczać).
- Maksymalna liczba rowerów
- 4 rowery (maks. 15 kg na rower).
- Moment dokręcania
- Maksymalnie 1,5 Nm dla kluczowych połączeń.
Ilustracje i schematy
- Schemat montażowy pokazuje kolejność łączenia elementów ramy.
- Rysunki wskazują na konieczność zachowania 2 mm odstępu przy dokręcaniu widełek do rury.
Zgodność modelu
- Przeznaczony wyłącznie do modelu Volkswagen Caddy.
- Nie używać pokrowców na rowery (Bike Cover).
