Instrukcja obsługi polerki akumulatorowej FLEX XFE 15 18.0-EC / XCE 8 18.0-EC

Szybki przewodnik po instrukcji obsługi polerki akumulatorowej FLEX XFE 15 18.0-EC oraz XCE 8 18.0-EC. Dowiedz się, jak bezpiecznie używać urządzenia, wymieniać pady, ładować akumulatory i dbać o konserwację sprzętu.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Polerka akumulatorowa FLEX XFE 15 18.0-EC / XCE 8 18.0-EC to profesjonalne narzędzie polerskie. Wymaga oryginalnych baterii FLEX AP 18.0 oraz ładowarki CA 12.0/18.0-US. str. 3, 12

Najważniejsze czynności

  • Wymiana pada Velcro str. 14, 15

Pierwsze uruchomienie

  • Naładuj akumulator, zamontuj go w urządzeniu, zamontuj pad polerski, ustaw prędkość i uruchom urządzenie. str. 10, 12

Problemy i rozwiązania

Bateria nie ładuje się (dioda miga)

Sprawdź temperaturę baterii (0-55°C) lub czy bateria/ładowarka nie jest uszkodzona.

str. 13

Konserwacja i reset

  • Regularnie czyść otwory wentylacyjne i filtr przeciwpyłowy sprężonym powietrzem. str. 14

Dane techniczne

Parametr Wartość Znaczenie Strony
Moment dokręcania śrub pada 2.5-3.0 Nm Wymagany moment przy wymianie pada Velcro str. 15

Gdzie szukać w PDF

  • Przegląd urządzenia str. 9
  • Instrukcja obsługi str. 10, 11, 12
  • Konserwacja str. 14, 15
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy polerki Strona 9 Montaż akumulatora Strona 10 Wymiana pada Velcro Strona 15

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy polerek akumulatorowych FLEX XFE 15 18.0-EC oraz XCE 8 18.0-EC. Urządzenia te są przeznaczone do profesjonalnych prac polerskich (np. lakierów samochodowych, mebli, metalu) przy użyciu odpowiednich gąbek lub padów. Narzędzie jest kompatybilne wyłącznie z akumulatorami FLEX AP 18.0/2.5-US i AP 18.0/5.0-US oraz ładowarką CA 12.0/18.0-US.

Opis urządzenia

Główne elementy polerki obejmują:

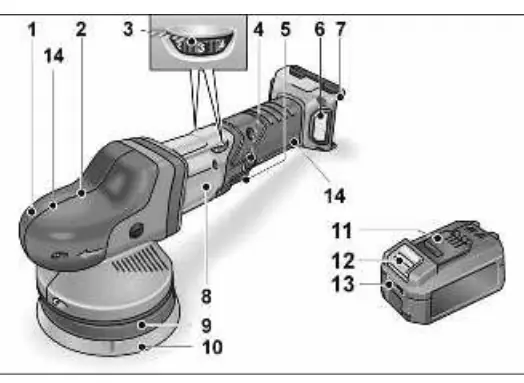

Schemat budowy polerki
Schemat budowy polerki
  • Głowica przekładni
  • Pokrętło regulacji prędkości
  • Przełącznik z przyciskiem blokady do pracy ciągłej
  • Mocowanie na rzep (Velcro) dla padów polerskich
  • Wskaźnik naładowania akumulatora

Obsługa urządzenia

Przed rozpoczęciem pracy należy upewnić się, że akumulator jest w pełni naładowany. Wsuń akumulator do urządzenia, aż usłyszysz kliknięcie. Aby włączyć urządzenie, naciśnij przełącznik. Dla pracy ciągłej użyj przycisku blokady. Pamiętaj, aby zawsze włączać urządzenie przed przyłożeniem go do powierzchni polerowanej.

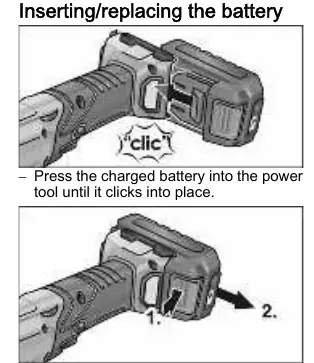

Montaż akumulatora
Montaż akumulatora

Ładowanie akumulatora

Ładowarka CA 12.0/18.0-US posiada wyświetlacz informujący o stanie naładowania. Podczas ładowania wyświetlacz podświetla się na pomarańczowo (poniżej 80%) lub zielono (powyżej 80%). Jeśli wyświetlacz miga, może to oznaczać błąd akumulatora lub ładowarki.

Konserwacja i wymiana pada

Regularnie czyść otwory wentylacyjne i wnętrze obudowy za pomocą sprężonego powietrza. W przypadku wymiany pada Velcro:

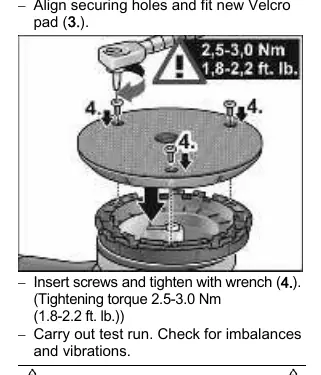

Wymiana pada Velcro
Wymiana pada Velcro
  1. Wyjmij akumulator.
  2. Odkręć śruby mocujące pad za pomocą klucza.
  3. Usuń zużyty pad i oczyść wnętrze.
  4. Zamontuj nowy pad i dokręć śruby z momentem 2,5-3,0 Nm.

Bezpieczeństwo

Zawsze używaj okularów ochronnych. Nie używaj uszkodzonych akcesoriów. Unikaj pracy w pobliżu materiałów łatwopalnych. W przypadku przegrzania, urządzenie automatycznie zredukuje prędkość obrotową.

Praktyczna pomoc

Typowe problemy

Urządzenie wibruje lub nierówno pracuje

Sprawdź, czy pad polerski jest poprawnie wycentrowany i czy nie jest uszkodzony. Zmień prędkość obrotową pokrętłem.

Bateria nie ładuje się (dioda miga)

Sprawdź temperaturę baterii (musi być w zakresie 0-55°C). Jeśli problem nie ustępuje, bateria lub ładowarka mogą być uszkodzone.

Przed użyciem

  • Naładuj akumulator do pełna przed pierwszym użyciem.
  • Sprawdź, czy urządzenie nie posiada uszkodzeń mechanicznych.
  • Upewnij się, że używasz oryginalnych akcesoriów FLEX.
  • Załóż okulary ochronne.
  • Upewnij się, że pad jest czysty i nieuszkodzony.

Parametry w praktyce

Moment dokręcania śrub pada
Wymagany moment przy wymianie pada Velcro: 2.5-3.0 Nm.
Zakres temperatur pracy
Urządzenie i baterie powinny pracować w temperaturze 0°C - 40°C.
Zakres temperatur przechowywania
Przechowywać w temperaturze -25°C - +85°C.

Ilustracje i schematy

  • Strona 9: Schemat budowy polerki z numeracją części.
  • Strona 10: Instrukcja montażu akumulatora.
  • Strona 15: Instrukcja wymiany pada Velcro.

Zgodność modelu

  • Kompatybilne tylko z bateriami FLEX AP 18.0/2.5-US i AP 18.0/5.0-US.
  • Kompatybilne tylko z ładowarką FLEX CA 12.0/18.0-US.
