Instrukcja instalacji akumulatora Growatt ARK 2.5H-A2

Kompletny przewodnik instalacji akumulatora wysokonapięciowego Growatt ARK 2.5H-A2. Dowiedz się, jak bezpiecznie zamontować system, podłączyć okablowanie i uruchomić baterię.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instalacja systemu Growatt ARK 2.5H-A2 wymaga montażu modułów (ściennego lub podłogowego), połączenia ich kablami z jednostką sterującą HVC 60050-C2 oraz uruchomienia poprzez włączenie wyłącznika i przytrzymanie przycisku POWER. str. 1, 2, 3, 5

Najważniejsze czynności

Montaż mechaniczny (ścienny lub podłogowy) str. 2, 3, 4
Podłączenie okablowania (zasilanie i komunikacja) str. 5, 6
Uruchomienie systemu str. 6

Pierwsze uruchomienie

Ustaw wyłącznik w pozycji ON, naciśnij przycisk POWER na 5-6 sekund. str. 6

Problemy i rozwiązania

Różnica napięć > 0.5V

Nie instaluj systemu, wyrównaj napięcia.

str. 5

Konserwacja i reset

Wyłączanie: Ustaw wyłącznik w pozycji OFF. str. 6

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Temperatura pracy	-10°C do +50°C	Dopuszczalny zakres temperatur otoczenia.	str. 1
Wilgotność	5% - 95%	Dopuszczalna wilgotność względna.	str. 1

Gdzie szukać w PDF

Wymagania i zestaw str. 1, 2
Instalacja str. 2, 3, 4
Połączenia str. 5, 6

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Strona 3

Strona 5

Strona 6

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy instalacji systemu akumulatorowego Growatt ARK 2.5H-A2. Przed przystąpieniem do prac należy upewnić się, że różnica napięć między modułami akumulatora jest mniejsza niż 0.5V, a różnica dat produkcji modułów nie przekracza 3 miesięcy. W przypadku montażu ściennego, ściana musi mieć nośność przekraczającą 150 kg.

Wymagania instalacyjne

System wymaga odpowiedniego środowiska pracy:

Temperatura: od -10°C do +50°C.
Wilgotność względna: +5% do +95%.
W przypadku montażu ściennego: maksymalnie 4 baterie.
W przypadku montażu podłogowego: maksymalnie 10 baterii (powyżej 6 zaleca się układ dwurzędowy).

Montaż

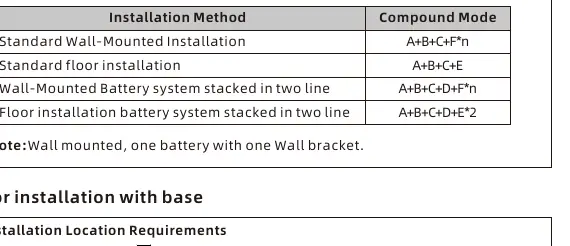

Instalacja może odbywać się w dwóch wariantach:

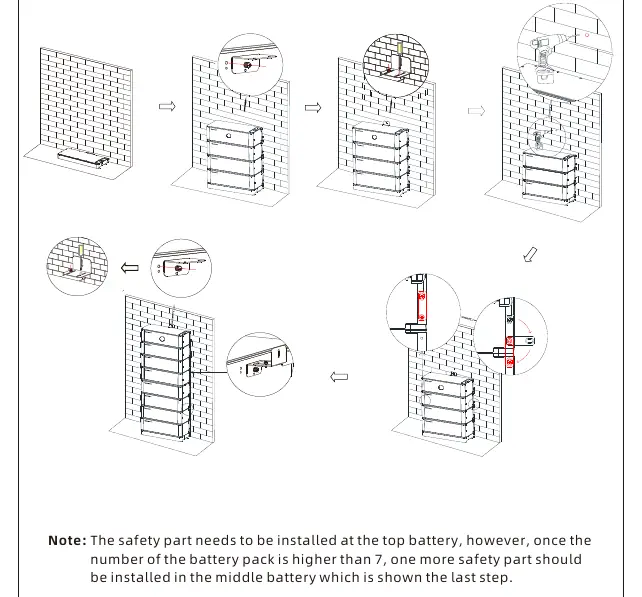

Montaż ścienny: Wymaga użycia wspornika ściennego. Należy upewnić się, że bateria jest wypoziomowana za pomocą śruby regulacyjnej.
Montaż podłogowy: Zalecany przy użyciu podstawy (ARK 2.5H-A2 Base). Wymaga zachowania odpowiednich odstępów (min. 300mm z każdej strony).

W przypadku instalacji powyżej 7 baterii, należy zainstalować dodatkowy element zabezpieczający na środkowej baterii.

Połączenia elektryczne

System wymaga podłączenia jednostki sterującej HVC 60050-C2 oraz modułów bateryjnych:

Użyj dedykowanych kabli (ARK 2.5H-A2 cable / series cable).
Podłącz komunikację (CAN) oraz zasilanie (Battery+ / Battery-) zgodnie ze schematem połączeń.
Zainstaluj wtyczkę (Plug) w odpowiednim porcie.
Przed rozłączeniem terminali zasilania, należy nacisnąć przycisk zwalniający wskazany na obudowie.

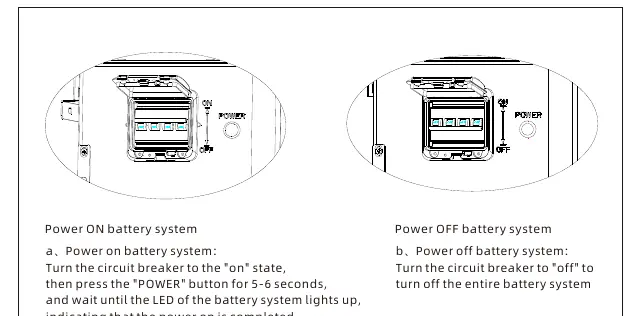

Uruchomienie systemu

Ustaw wyłącznik (breaker) w pozycji "ON".
Naciśnij i przytrzymaj przycisk "POWER" przez 5-6 sekund.
Poczekaj, aż dioda LED systemu zaświeci się, co oznacza poprawne uruchomienie.

Aby wyłączyć system, należy ustawić wyłącznik w pozycji "OFF".

Informacje o producencie

Growatt New Energy

Profil marki

Strona producenta https://www.growatt.com Wsparcie https://www.growatt.com/support Manuale producenta https://www.growatt.com/support/download

Praktyczna pomoc

Typowe problemy

Różnica napięć między modułami akumulatora przekracza 0.5V

Nie instaluj systemu; wyrównaj napięcia przed montażem.

Różnica dat produkcji modułów przekracza 3 miesiące

Może to ograniczyć pojemność systemu; zaleca się używanie modułów z tego samego okresu produkcji.

Ściana nie wytrzymuje obciążenia

Upewnij się, że nośność ściany przekracza 150 kg przed montażem ściennym.

Przed użyciem

Sprawdź kompletność zestawu (HVC60050-C2, moduły ARK 2.5H-A2, kable, wsporniki).
Sprawdź nośność ściany (dla montażu ściennego).
Zweryfikuj różnicę napięć (musi być < 0.5V).
Zweryfikuj daty produkcji modułów (różnica < 3 miesiące).
Przygotuj narzędzia (wiertarka, klucze, śrubokręt).

Parametry w praktyce

Maksymalna liczba baterii (ścienne): 4 sztuki.
Maksymalna liczba baterii (podłogowe): 10 sztuk.
Zalecenie dla > 6 baterii: Układanie w dwóch liniach.

Ilustracje i schematy

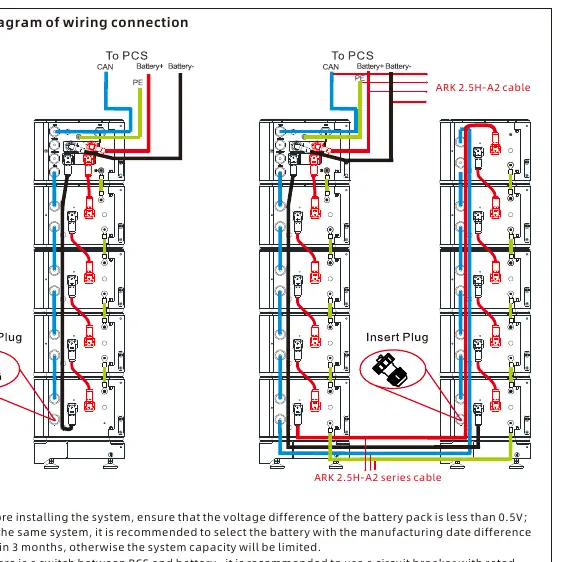

Schemat połączeń pokazuje sposób łączenia kabli komunikacyjnych i zasilających między modułami a jednostką HVC 60050-C2.
Wskazano konieczność użycia wtyczek (Plug) na końcach łańcucha komunikacyjnego.

Zgodność modelu

System wymaga jednostki sterującej HVC 60050-C2.
W przypadku przełącznika między PCS a baterią, zalecany wyłącznik > 750V i > 63A.
