Instrukcja obsługi systemu magazynowania energii Solplanet Ai-HB 2.56LG

Najważniejsze informacje

System Solplanet Ai-HB 2.56LG to wysokonapięciowy magazyn energii litowo-jonowy. Przed przystąpieniem do instalacji należy zapoznać się z zasadami bezpieczeństwa. Instalacja musi być przeprowadzona przez wykwalifikowany personel. Bateria powinna być przechowywana w temperaturze od -10°C do 45°C, a zalecana temperatura pracy to 0°C do 30°C.

Opis systemu

Ai-HB 2.56LG służy do magazynowania nadmiaru energii PV generowanej przez inwerter. System składa się z modułów bateryjnych oraz skrzynki wysokiego napięcia (HV Box), która zawiera BMS (Battery Management System).

Instalacja

Przed montażem sprawdź kompletność dostawy zgodnie z listą w instrukcji. Wymagane narzędzia to m.in. gumowy młotek, śrubokręt krzyżakowy, wiertarka (10 mm), rękawice antystatyczne, okulary ochronne i obuwie ochronne.

Wymogi instalacyjne

• Instaluj wewnątrz pomieszczeń, w miejscu niedostępnym dla dzieci i zwierząt.
• Powierzchnia montażowa musi być ognioodporna.
• Zachowaj odstęp 30 mm od ściany.
• Nie instaluj w pobliżu źródeł ciepła, wilgoci, bezpośredniego światła słonecznego ani materiałów łatwopalnych.

Kroki instalacji

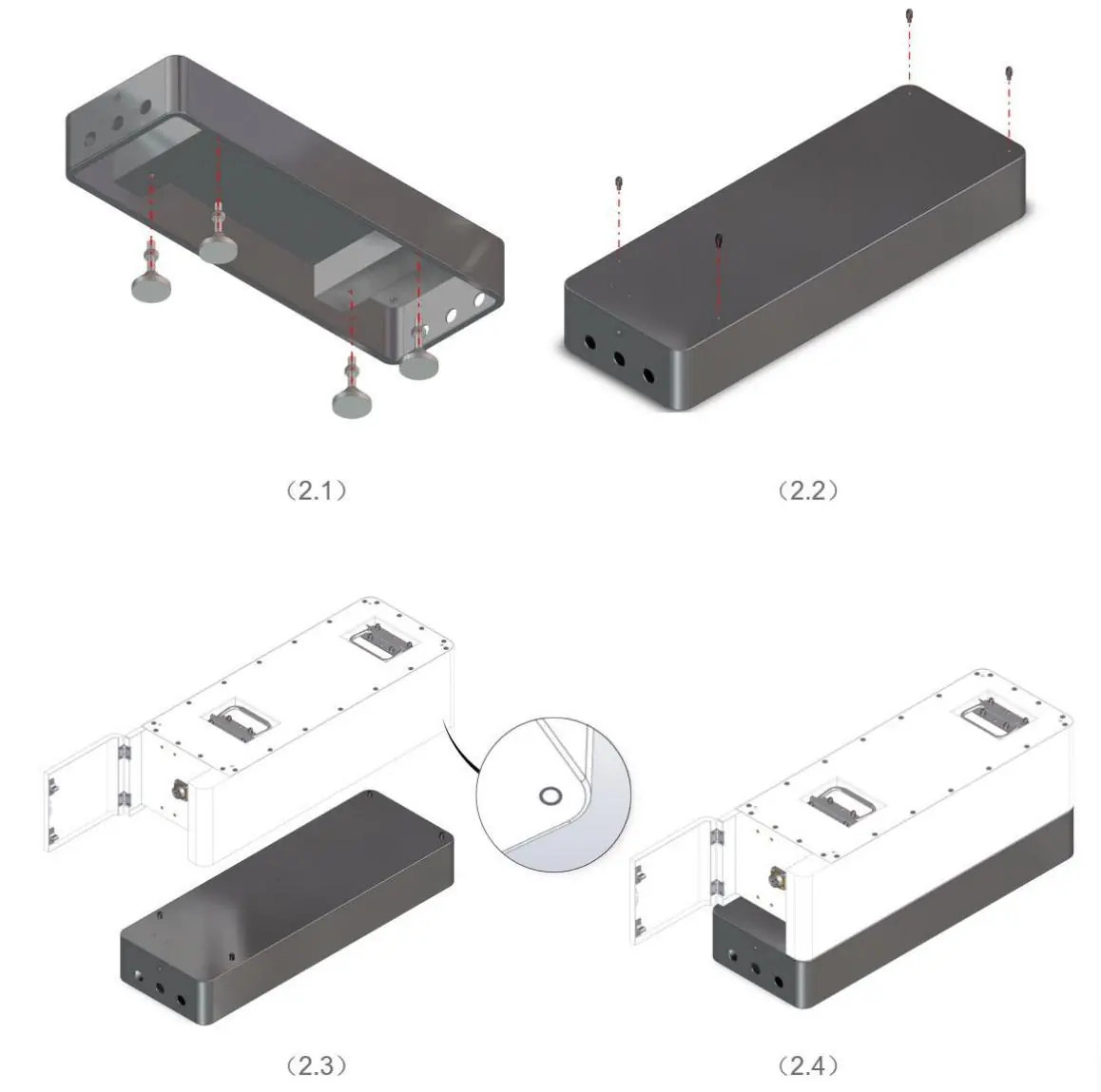

1. Umieść podstawę przy ścianie (odstęp 30 mm).
2. Wkręć kołki ustalające w podstawę i umieść pierwszy moduł baterii.
3. Zabezpiecz moduł baterii do podstawy za pomocą wspornika typu L.
4. Układaj kolejne moduły baterii jeden na drugim, zabezpieczając je płytami wsporczymi.
5. Na ostatnim module umieść HV Box i zabezpiecz go.
6. Wywierć otwory w ścianie i przykręć wspornik zabezpieczający HV Box do ściany.

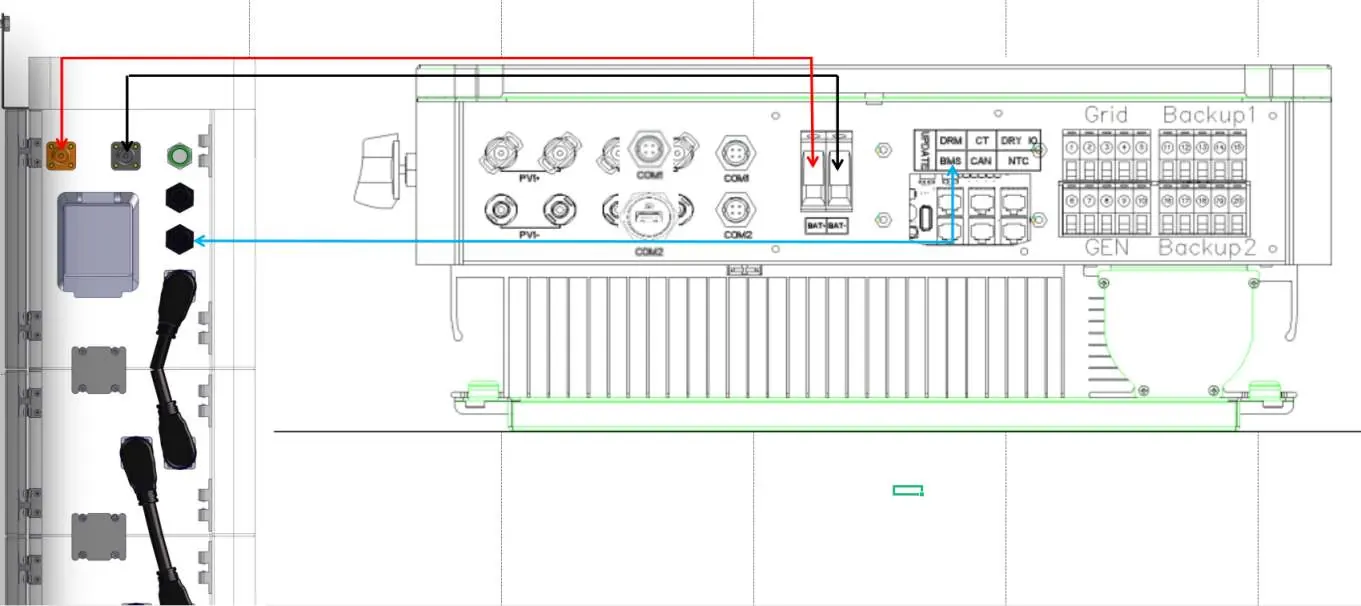

7. Podłącz kable zasilające (P+ i P-) oraz kable komunikacyjne między modułami i do inwertera.

Uruchomienie

Po zakończeniu połączeń upewnij się, że przełączniki DC na inwerterze i HV Boxie są wyłączone. Procedura uruchomienia:

• Włącz przełącznik DC na HV Box.

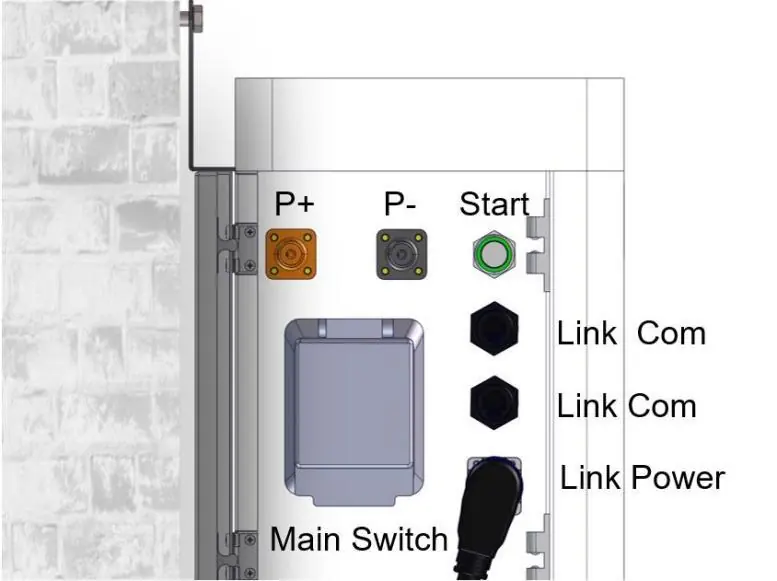

• Naciśnij i przytrzymaj przycisk Start na HV Box przez ponad 5 sekund.
• Poczekaj, aż diody LED na HV Box i inwerterze zaświecą się.
• Włącz przełącznik DC na inwerterze.
• Skonfiguruj system za pomocą aplikacji Solplanet.
• Włącz przełącznik AC inwertera.

Obsługa i wskaźniki LED

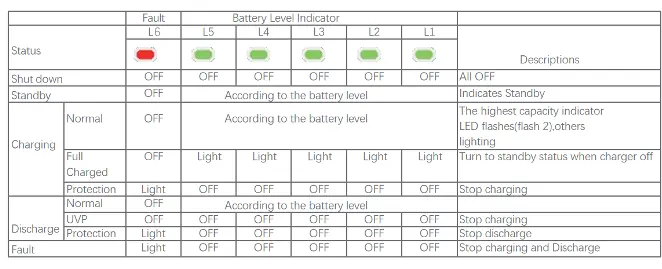

Przycisk Start służy do włączania (długie naciśnięcie >5s) i wyłączania systemu. Diody L1-L5 wskazują stan naładowania (SOC), a dioda L6 (Fault) informuje o statusie pracy lub błędach.

Konserwacja

Baterię należy ładować co sześć miesięcy. W przypadku pełnego rozładowania, naładuj ją w ciągu 10 dni. Przechowuj zgodnie z tabelą temperatur i wilgotności podaną w instrukcji, aby uniknąć uszkodzenia ogniw.
