Instrukcja obsługi systemu bateryjnego Growatt ARK 2.5L-A1

Kompletny przewodnik po instalacji, podłączeniu, obsłudze i konserwacji systemu bateryjnego Growatt ARK 2.5L-A1. Dowiedz się, jak bezpiecznie zamontować, uruchomić i rozwiązywać problemy z baterią.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • System ARK 2.5L-A1 to modułowy magazyn energii. Instalacja wymaga montażu na ścianie lub podłodze, podłączenia zasilania (BAT+/BAT-) oraz komunikacji CAN z falownikiem (PCS). Uruchomienie odbywa się przyciskiem zasilania. str. 3, 7, 10

Najważniejsze czynności

  • Uruchomienie systemu str. 10
  • Montaż ścienny str. 7, 8

Pierwsze uruchomienie

  • Podłączyć baterię do PCS, zamknąć wyłącznik, nacisnąć przycisk POWER przez 3-8 sekund. str. 10

Problemy i rozwiązania

Dioda ALM miga

Sprawdzić opis błędu (np. podnapięcie, błąd komunikacji) i podjąć sugerowane działania.

str. 10, 11

Konserwacja i reset

  • Wyłączyć wyłącznik i nacisnąć przycisk zasilania raz, aby przejść w tryb wyłączenia. str. 10

Dane techniczne

Parametr Wartość Znaczenie Strony
Pojemność nominalna 50Ah / 2.56kWh Pojemność na moduł str. 11

Gdzie szukać w PDF

  • Opis produktu str. 3
  • Instalacja str. 7, 8
  • Dane techniczne str. 11
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System bateryjny Growatt ARK 2.5L-A1 to modułowe rozwiązanie do magazynowania energii. Przed przystąpieniem do instalacji należy upewnić się, że personel posiada odpowiednie kwalifikacje techniczne. System wymaga montażu w suchym, wentylowanym miejscu, z dala od bezpośredniego nasłonecznienia i źródeł ciepła. Instalacja musi być zgodna z lokalnymi przepisami i normami.

Opis urządzenia

Moduł ARK 2.5L-A1 składa się z ogniw, systemu zarządzania baterią (BMS) oraz terminali zasilania i komunikacji. Na panelu czołowym znajdują się:

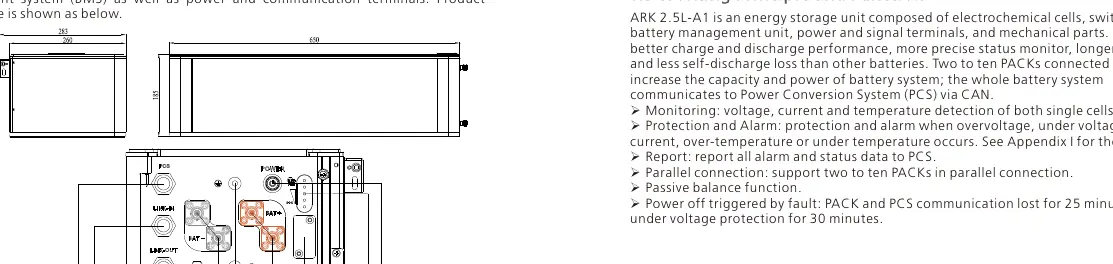

Rysunek 1.1: Wymiary i rozmieszczenie portów modułu
Rysunek 1.1: Wymiary i rozmieszczenie portów modułu
  • Porty komunikacyjne (PCS, LINK-IN, LINK-OUT)
  • Terminal ujemny (BAT-) i dodatni (BAT+)
  • Terminal uziemienia (GND)
  • Interfejs USB (do aktualizacji systemu)
  • Panel diod LED (SOC i status)
  • Przycisk zasilania

Bezpieczeństwo

Podczas pracy z baterią należy przestrzegać następujących zasad:

  • Nie dotykać terminali mokrymi rękami.
  • Nie demontować urządzenia bez autoryzacji.
  • Używać izolowanych narzędzi i środków ochrony osobistej (rękawice, okulary, obuwie ochronne).
  • W przypadku wycieku elektrolitu, kontaktu z oczami lub skórą, natychmiast przemyć wodą i szukać pomocy medycznej.
  • W razie pożaru nie próbować gasić samodzielnie, lecz natychmiast ewakuować ludzi.

Instalacja

System można montować na ścianie lub na podłodze. Wymagania środowiskowe obejmują temperaturę otoczenia od -10°C do 50°C oraz wilgotność 5%-95%.

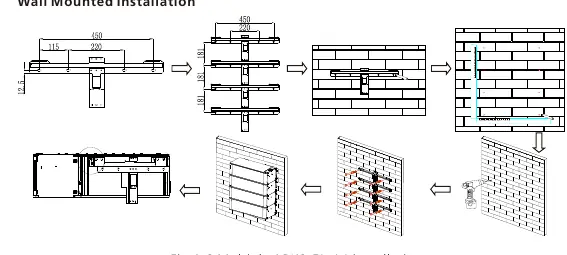

Rysunek 4.6: Proces montażu ściennego
Rysunek 4.6: Proces montażu ściennego

Montaż ścienny

  1. Upewnić się, że ściana wytrzyma obciążenie powyżej 150 kg.
  2. Zmontować wsporniki ścienne i wyznaczyć otwory.
  3. Wywiercić otwory (głębokość 55 mm, wiertło 8 mm), osadzić kołki i przykręcić wsporniki.
  4. Zawiesić moduły ARK 2.5L-A1 na wspornikach.
  5. Zabezpieczyć moduły śrubami M4x10 po obu stronach.

Podłączenie elektryczne

Podłączenie obejmuje kable zasilające (czerwony do +, czarny do -) oraz kable komunikacyjne CAN. Należy pamiętać o podłączeniu uziemienia. Zaleca się stosowanie wyłącznika nadprądowego (molded case circuit breaker) o napięciu roboczym powyżej 500V i prądzie powyżej 125A między falownikiem (PCS) a baterią.

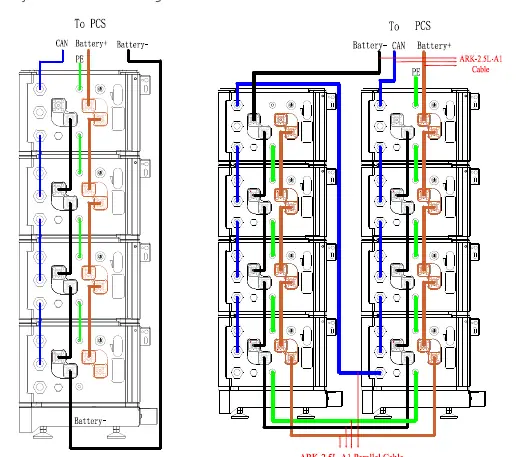

Rysunek 4.9: Schemat połączeń systemu
Rysunek 4.9: Schemat połączeń systemu

Uruchomienie

Aby uruchomić system:

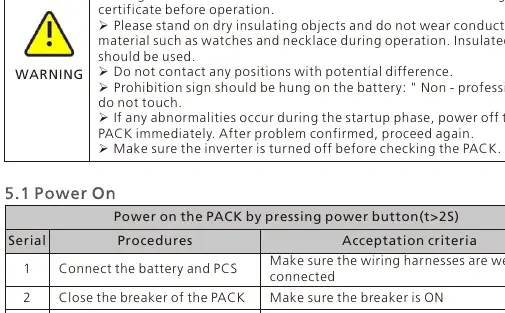

Tabela procedur uruchamiania
Tabela procedur uruchamiania
  1. Podłączyć baterię do PCS.
  2. Zamknąć wyłącznik (breaker) baterii.
  3. Nacisnąć przycisk zasilania (POWER) przez 3-8 sekund.
  4. Obserwować diody LED – poprawne uruchomienie sygnalizowane jest włączeniem diod RUN/ALM i SOC.

Konserwacja i rozwiązywanie problemów

W przypadku wystąpienia błędu (dioda ALM świeci lub miga), należy sprawdzić kod błędu w instrukcji. Częste problemy obejmują:

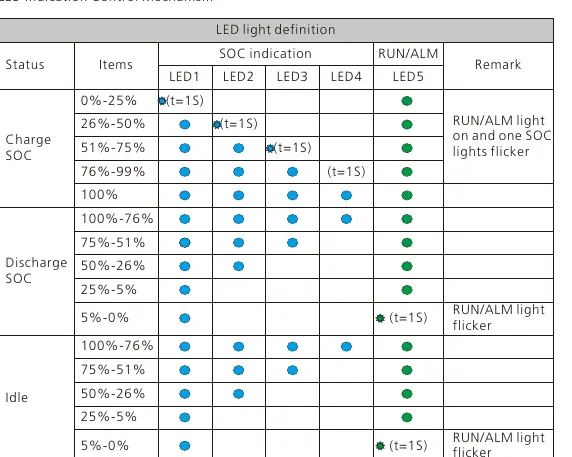

Tabela sygnalizacji LED
Tabela sygnalizacji LED
  • Niskie napięcie rozładowania: Należy przerwać rozładowywanie i naładować baterię.
  • Błąd komunikacji CAN: Sprawdzić połączenia kabli komunikacyjnych między PCS a baterią.
  • Niezgodność typu baterii: Upewnić się, że wszystkie połączone moduły są tego samego typu.
