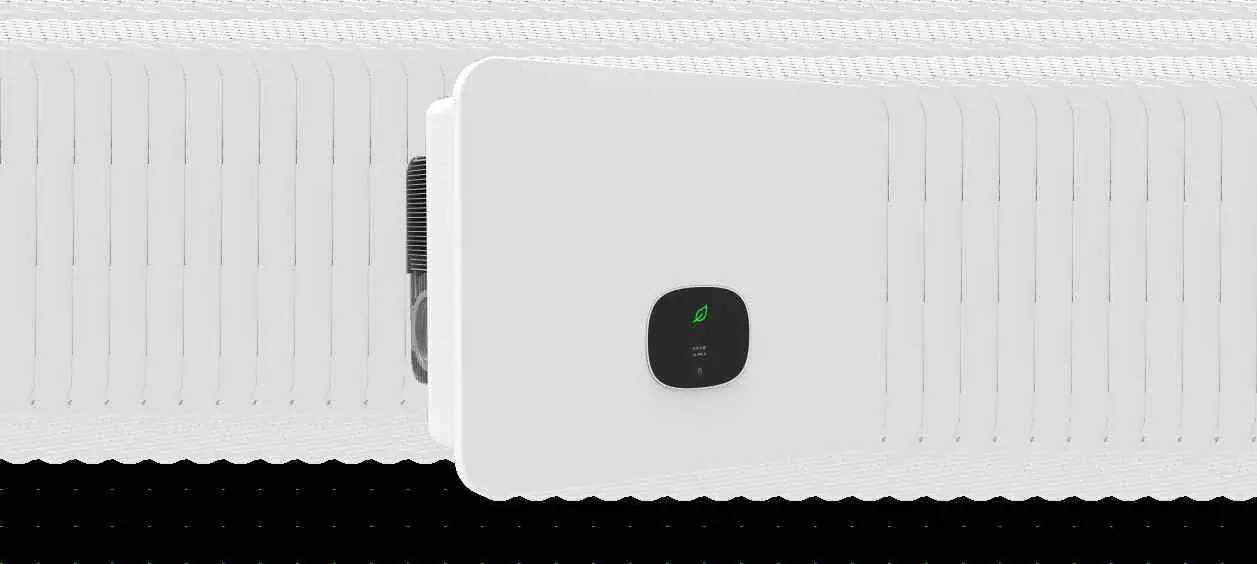

Instrukcja obsługi inwertera fotowoltaicznego Growatt MID TL3-X
Szybki przewodnik po instalacji, konfiguracji i obsłudze inwerterów fotowoltaicznych serii Growatt MID TL3-X. Zawiera schematy podłączeń, procedury konserwacji wentylatora oraz listę kodów błędów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Inwerter Growatt MID TL3-X to trójfazowy inwerter fotowoltaiczny. Instalacja wymaga wykwalifikowanego elektryka. Należy przestrzegać zasad bezpieczeństwa (wysokie napięcie DC) i zapewnić odpowiednią wentylację. Urządzenie uruchamia się automatycznie po podłączeniu DC (>250V) i AC. str. 4, 13
Najważniejsze czynności
- Montaż inwertera na ścianie str. 7, 8, 9
- Podłączenie przewodów AC i DC str. 10, 11
- Czyszczenie wentylatora str. 15, 16
Pierwsze uruchomienie
- Zamknij wyłącznik DC. Gdy napięcie wejściowe przekroczy 250V, inwerter rozpocznie autotest i połączy się z siecią. str. 13
Problemy i rozwiązania
Błąd wentylatora (Warning 400)
Sprawdź połączenie wentylatora, wyczyść go lub wymień.
str. 17
Błąd sieci (np. Warning 301)
Sprawdź napięcie sieci.
str. 17Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| Warning 200 | String fault | Sprawdź panele. | str. 17 |
| Error 300 | AC V Outrange | Sprawdź napięcie sieci. | str. 18 |
Konserwacja i reset
- Czyszczenie wentylatora: odłącz zasilanie AC i DC, odczekaj 10 minut, wyczyść wentylator. str. 15, 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max. DC voltage | 1100V | Maksymalne napięcie wejściowe | str. 20, 21, 22 |
| Max. efficiency | 98.65% | Maksymalna sprawność | str. 20, 21, 22 |
Gdzie szukać w PDF
- Instalacja str. 7, 8, 9
- Okablowanie str. 9, 10, 11, 12
- Rozwiązywanie problemów str. 16, 17, 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii inwerterów fotowoltaicznych Growatt MID TL3-X. Urządzenie służy do konwersji prądu stałego (DC) z paneli fotowoltaicznych na prąd przemienny (AC) dostarczany do sieci trójfazowej. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami bezpieczeństwa.
Opis urządzenia
Inwerter posiada wyświetlacz OLED oraz przycisk dotykowy do obsługi parametrów. Na obudowie znajdują się wskaźniki LED informujące o stanie pracy (zielony - normalna praca, czerwony - błąd, migający czerwony - ostrzeżenie). Urządzenie wyposażone jest w złącza DC, AC, porty komunikacyjne (RS485, USB) oraz zewnętrzny wentylator chłodzący.
Instalacja
Inwerter posiada stopień ochrony IP65, co pozwala na montaż wewnątrz i na zewnątrz budynków. Należy unikać bezpośredniego nasłonecznienia, aby zapobiec przegrzaniu. Wymagane jest zapewnienie odpowiednich odstępów montażowych: 300 mm powyżej, 500 mm poniżej i po bokach, 300 mm z przodu.
Podłączenia elektryczne
- Podłączenie AC: Wymaga użycia wyłącznika nadprądowego. Należy użyć odpowiedniego przekroju przewodu zgodnie z tabelą w instrukcji.
- Podłączenie DC: Należy upewnić się, że polaryzacja jest prawidłowa. Maksymalne napięcie wejściowe nie może przekroczyć 1100V. Przed podłączeniem należy zasłonić panele PV materiałem nieprzezroczystym.
- Komunikacja: Inwerter posiada porty RS485 do monitoringu oraz port USB do podłączenia modułów (np. WiFi, GPRS).
Obsługa i tryby pracy
Inwerter uruchamia się automatycznie, gdy napięcie wejściowe DC przekroczy 250V. Przycisk dotykowy pozwala na przełączanie ekranów informacyjnych (moc, energia, napięcie AC, PV) oraz zmianę ustawień zaawansowanych (wymagane hasło).
Konserwacja wentylatora
W przypadku przegrzewania się urządzenia lub błędów wentylatora, należy sprawdzić, czy nie jest on zatkany kurzem. Czyszczenie lub wymiana wentylatora musi odbywać się po odłączeniu zasilania AC i DC oraz odczekaniu co najmniej 10 minut.
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod ostrzeżenia lub błędu. Należy sprawdzić tabelę kodów w instrukcji, aby zidentyfikować przyczynę (np. błąd sieci, błąd izolacji, błąd wentylatora) i podjąć odpowiednie kroki naprawcze.
Informacje o producencie
Growatt New Energy
Praktyczna pomoc
Typowe problemy
Błąd wentylatora (Warning 400)
Sprawdź połączenie wentylatora, wyczyść go lub wymień na nowy.
Błąd sieci (np. Warning 301, 302)
Sprawdź, czy napięcie i częstotliwość sieci mieszczą się w dopuszczalnych zakresach.
Błąd izolacji / String fault
Sprawdź okablowanie paneli PV i upewnij się, że nie ma zwarć do ziemi.
Brak komunikacji z modułem
Sprawdź poprawność podłączenia modułu do portu USB i dokręcenie śrub.
Przed użyciem
- Sprawdź, czy opakowanie nie jest uszkodzone.
- Upewnij się, że ściana montażowa jest wystarczająco wytrzymała.
- Sprawdź, czy napięcie i częstotliwość sieci są zgodne ze specyfikacją.
- Upewnij się, że wyłącznik DC jest w pozycji OFF przed podłączeniem.
- Sprawdź polaryzację przewodów PV przed podłączeniem do inwertera.
Parametry w praktyce
- Max. DC voltage
- Maksymalne dopuszczalne napięcie wejściowe DC (1100V dla większości modeli).
- Max. efficiency
- Maksymalna sprawność inwertera (98.65%).
Ilustracje i schematy
- Schemat podłączenia do sieci (fig 2.1)
- Wymiary montażowe (fig 5.2, 5.3)
- Schemat podłączenia przewodów AC (fig 6.3)
- Schemat podłączenia przewodów DC (fig 6.6)
- Procedura demontażu wentylatora (fig 12.1, 12.2)
Zgodność modelu
- Inwerter wymaga trójfazowego przyłącza sieciowego.
- Kompatybilny z modułami monitoringu Shine WIFI-X, GPRS-X, 4G-X, LAN-X.
- Nie zaleca się stosowania wyłączników różnicowoprądowych o czułości poniżej 300mA.
