Instrukcja obsługi systemu bateryjnego Growatt ARK 2.5L-G1

Szybki przewodnik po instalacji, obsłudze i konserwacji systemu bateryjnego Growatt ARK 2.5L-G1. Dowiedz się, jak bezpiecznie zamontować, podłączyć i serwisować baterię.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • System Growatt ARK 2.5L-G1 to modułowy magazyn energii. Instalacja wymaga montażu na ścianie lub podłodze, podłączenia kabli zasilających i komunikacyjnych CAN do falownika (PCS) oraz uruchomienia przyciskiem zasilania. str. 3, 7

Najważniejsze czynności

  • Montaż ścienny str. 10
  • Podłączenie elektryczne str. 12

Gdzie szukać w PDF

  • Opis produktu str. 3
  • Instalacja str. 7, 8, 9, 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System bateryjny Growatt ARK 2.5L-G1 to modułowy magazyn energii przeznaczony do użytku domowego. Przed przystąpieniem do instalacji należy upewnić się, że ściana lub podłoga wytrzyma ciężar urządzenia (min. 150 kg dla montażu ściennego). Instalacja wymaga przestrzegania zasad bezpieczeństwa, użycia odpowiednich narzędzi oraz poprawnego podłączenia komunikacji CAN z falownikiem (PCS).

Opis urządzenia

Moduł bateryjny posiada wbudowany system zarządzania (BMS) oraz terminale zasilające i komunikacyjne. Na panelu przednim znajdują się diody LED informujące o stanie naładowania (SOC) oraz statusie pracy (RUN/ALM). Porty komunikacyjne (LINK-IN, LINK-OUT) służą do łączenia wielu modułów w system równoległy.

Wymiary i porty baterii
Wymiary i porty baterii

Instalacja

Baterię można montować na ścianie lub na podłodze. Wymagane narzędzia to wiertarka, śrubokręt, klucz, ołówek, taśma miernicza i multimetr. Należy zachować odpowiednie odstępy od ścian i podłoża, aby zapewnić wentylację. Zabrania się montażu baterii "do góry nogami" oraz wystawiania jej na bezpośrednie działanie promieni słonecznych i deszczu.

Proces montażu ściennego
Proces montażu ściennego
Proces montażu podłogowego
Proces montażu podłogowego

Podłączenie elektryczne

Podłączenie obejmuje kable zasilające (dodatni i ujemny) oraz kable komunikacyjne. Należy zwrócić szczególną uwagę na polaryzację (czerwony - dodatni, czarny - ujemny). Przed podłączeniem należy upewnić się, że falownik jest wyłączony.

Schemat połączeń systemu
Schemat połączeń systemu

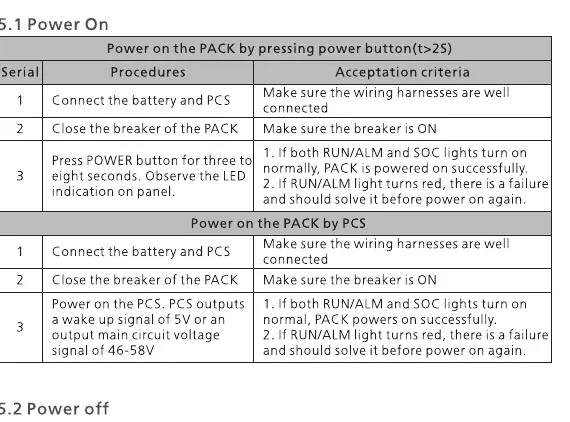

Uruchomienie

Aby uruchomić system, należy podłączyć baterię do falownika, zamknąć wyłącznik, a następnie przytrzymać przycisk zasilania na baterii przez 3-8 sekund. Diody LED powinny zasygnalizować poprawny start.

Konserwacja i rozwiązywanie problemów

W przypadku wystąpienia błędu (dioda ALM miga na czerwono), należy sprawdzić kod błędu w tabeli diagnostycznej. Typowe problemy obejmują błędy komunikacji CAN, zbyt niskie napięcie lub błędy zwarcia. W razie konieczności wymiany modułu, należy wyłączyć system, odłączyć kable i postępować zgodnie z procedurą demontażu.

Informacje o producencie

Growatt New Energy

Profil marki

Praktyczna pomoc

Typowe problemy

Bateria nie ładuje się / błąd komunikacji

Sprawdź połączenia kabli komunikacyjnych CAN między baterią a falownikiem (PCS). Upewnij się, że wtyki są poprawnie osadzone.

Dioda ALM miga na czerwono

Sprawdź opis błędu w sekcji 6.3 instrukcji (np. zbyt niskie napięcie, błąd komunikacji, zwarcie). W razie potrzeby skontaktuj się z instalatorem.

Bateria nie włącza się

Upewnij się, że wyłącznik jest włączony i przytrzymaj przycisk zasilania przez 3-8 sekund.

Przed użyciem

  • Sprawdź, czy opakowanie nie jest uszkodzone.
  • Upewnij się, że masz odpowiednie narzędzia (wiertarka, śrubokręt, multimetr).
  • Sprawdź, czy ściana/podłoga wytrzyma ciężar baterii (min. 150kg dla montażu ściennego).
  • Upewnij się, że temperatura otoczenia mieści się w zakresie 0-50°C.
  • Sprawdź, czy wszystkie części z listy są w zestawie.

Parametry w praktyce

Napięcie znamionowe
51.2V - napięcie pracy systemu.
Stopień ochrony
IP65 - wysoka odporność na pył i strumienie wody.

Ilustracje i schematy

  • Rysunek 1.1: Wymiary i rozmieszczenie portów na obudowie baterii.
  • Rysunek 4.2/4.3: Schematy poprawnego montażu ściennego i podłogowego z zachowaniem odstępów.
  • Rysunek 4.9: Schemat połączeń systemu z falownikiem.

Zgodność modelu

  • Możliwość łączenia równoległego do 10 modułów.
  • Wymaga kompatybilnego falownika (PCS) z obsługą komunikacji CAN.
