Instrukcja obsługi systemu głośników komponentowych JBL Club 64CTP
Kompletny przewodnik instalacji i specyfikacja techniczna dla systemu głośników komponentowych JBL Club 64CTP. Dowiedz się, jak poprawnie zamontować głośniki, podłączyć zwrotnice oraz sprawdzić wymiary montażowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu i podłączenia dwudrożnego systemu głośników komponentowych JBL Club 64CTP. System składa się z głośników niskotonowych (wooferów), tweeterów oraz zwrotnic. Przed przystąpieniem do instalacji należy upewnić się, że miejsce montażu jest odpowiednie dla głośników o średnicy 160 mm (6-1/2 cala).
Zawartość zestawu
Zestaw zawiera wszystkie niezbędne elementy montażowe, w tym śruby, podkładki, uchwyty do tweetera oraz zwrotnice. Przed rozpoczęciem prac sprawdź kompletność zestawu zgodnie z wykazem części przedstawionym na stronie 2 instrukcji.
Instalacja głośników niskotonowych
Montaż woofera wymaga przygotowania otworu montażowego w panelu drzwi lub innej płaskiej powierzchni. Proces obejmuje:
- Przykręcenie ramki montażowej (B) do powierzchni za pomocą śrub (O).
- Umieszczenie głośnika (A) w ramce.
- Zabezpieczenie głośnika za pomocą śrub (M).
- Nałożenie maskownicy na głośnik.

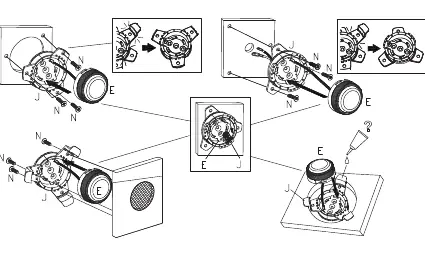

Montaż tweetera
Tweeter (E) oferuje elastyczność montażu dzięki dołączonym akcesoriom. Można go zamontować w sposób wpuszczany lub powierzchniowy. Instrukcja na stronach 4 i 5 szczegółowo opisuje różne konfiguracje montażowe z wykorzystaniem elementów J, N, T, S, U, V, W, X, Y, Z. Należy upewnić się, że przewody są poprowadzone w sposób bezpieczny, nie narażony na przetarcia.
Podłączenie systemu
Schemat połączeń znajduje się na stronie 1. System wymaga podłączenia wzmacniacza lub radia samochodowego do wejścia zwrotnicy (Q). Następnie z wyjść zwrotnicy należy poprowadzić przewody do głośnika niskotonowego (A) oraz tweetera (E), zwracając szczególną uwagę na polaryzację (+/-), aby uniknąć problemów z fazą dźwięku.
Dane techniczne
System charakteryzuje się następującymi parametrami:
- Typ: 6-1/2" (160mm) dwudrożny system komponentowy.
- Moc: 70W RMS, 210W szczytowa.
- Czułość: 92dB (@ 2.83V).
- Pasmo przenoszenia: 55Hz – 20kHz.
- Impedancja nominalna: 3.0 ohm.
Informacje o producencie
Harman International Industries
Praktyczna pomoc
Typowe problemy
Brak dźwięku w tweeterze
Sprawdź połączenia między zwrotnicą (Q) a tweeterem (E). Upewnij się, że polaryzacja (+/-) jest zgodna ze schematem na stronie 1.
Głośnik nie mieści się w otworze montażowym

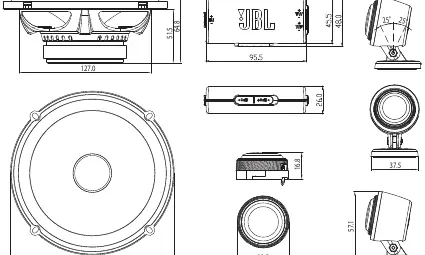

Sprawdź wymiary montażowe na stronie 6. Średnica zewnętrzna głośnika wynosi 158 mm, a głębokość montażowa 51.5 mm.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu wymienione na stronie 2.
- Upewnij się, że miejsce montażu jest stabilne i nie koliduje z mechanizmami drzwi.
- Przygotuj narzędzia do montażu (śrubokręt, wiertarka).
- Sprawdź polaryzację przewodów przed ostatecznym podłączeniem.
Parametry w praktyce
- Moc (Power Handling)
- 70W RMS / 210W peak - maksymalna moc ciągła i szczytowa, jaką głośnik może przyjąć bez uszkodzenia.
- Impedancja (Nominal Impedance)
- 3.0 ohm - wartość oporu elektrycznego głośnika, kluczowa dla poprawnej współpracy ze wzmacniaczem.
- Pasmo przenoszenia
- 55Hz – 20kHz - zakres częstotliwości dźwięku, które głośnik jest w stanie odtworzyć.
Ilustracje i schematy
- Strona 1: Schemat połączeń systemu z wykorzystaniem zwrotnicy.
- Strona 2: Wykaz części montażowych (A-Z).
- Strona 3-5: Instrukcja montażu krok po kroku dla woofera i tweetera.
Zgodność modelu
- System przeznaczony do montażu w samochodach z miejscem na głośniki 6-1/2 cala (160 mm).
