Instrukcja obsługi frezarki dolnowrzecionowej Holzmann FS 160L
Szybki przewodnik po instrukcji obsługi frezarki dolnowrzecionowej Holzmann FS 160L. Dowiedz się jak bezpiecznie montować frezy, regulować wysokość wrzeciona, zmieniać prędkość obrotową oraz dbać o konserwację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Frezarka dolnowrzecionowa Holzmann FS 160L jest przeznaczona do profilowania i kształtowania drewna. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Maszyna wymaga podłączenia do systemu odciągu wiórów oraz zasilania elektrycznego zgodnego z tabliczką znamionową. Nigdy nie należy pracować na maszynie bez odpowiednich osłon i zabezpieczeń.

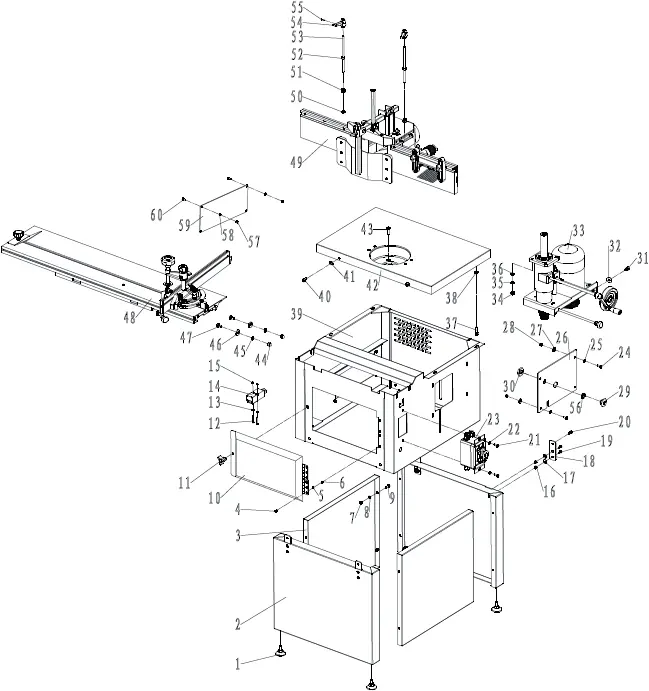

Opis urządzenia
Główne elementy maszyny obejmują:
- Wrzeciono frezujące z regulacją wysokości.

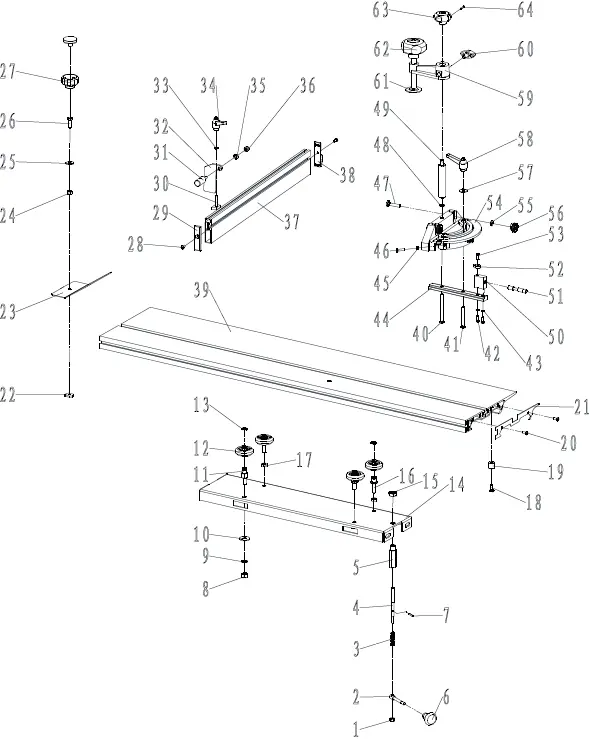

- Stół roboczy z pierścieniami dystansowymi.

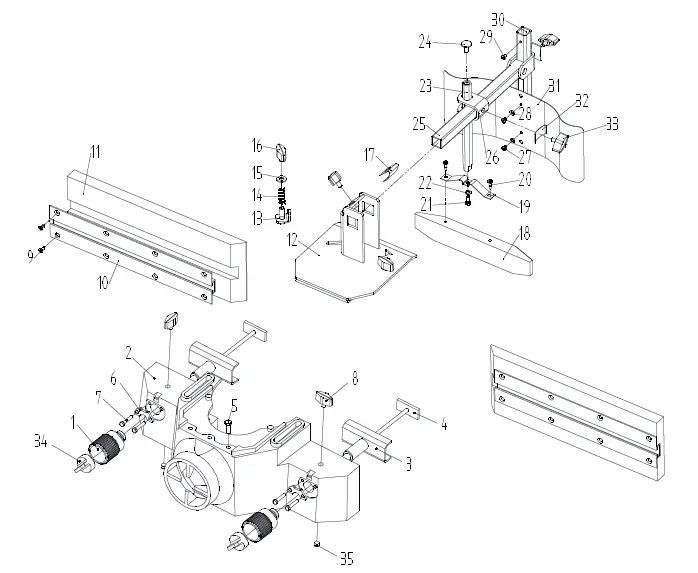

- System prowadnic (infeed/outfeed fence).
- Wyłącznik główny z funkcją zatrzymania awaryjnego.
- Drzwiczki komory silnika z mikrowyłącznikiem bezpieczeństwa.
- Koło ręczne do regulacji wysokości wrzeciona.
Montaż i instalacja
Maszyna dostarczana jest w stanie częściowo zdemontowanym. Podczas transportu należy używać odpowiedniego sprzętu podnoszącego (wózek widłowy lub pasy transportowe). Przed uruchomieniem:
- Upewnij się, że podłoże jest równe i odporne na wibracje.
- Podłącz system odciągu wiórów (wymagana wydajność min. 570 m³/h dla wiórów suchych).
- Sprawdź, czy napięcie i częstotliwość sieci zasilającej są zgodne z wymaganiami silnika.
- Upewnij się, że maszyna jest prawidłowo uziemiona.
Obsługa

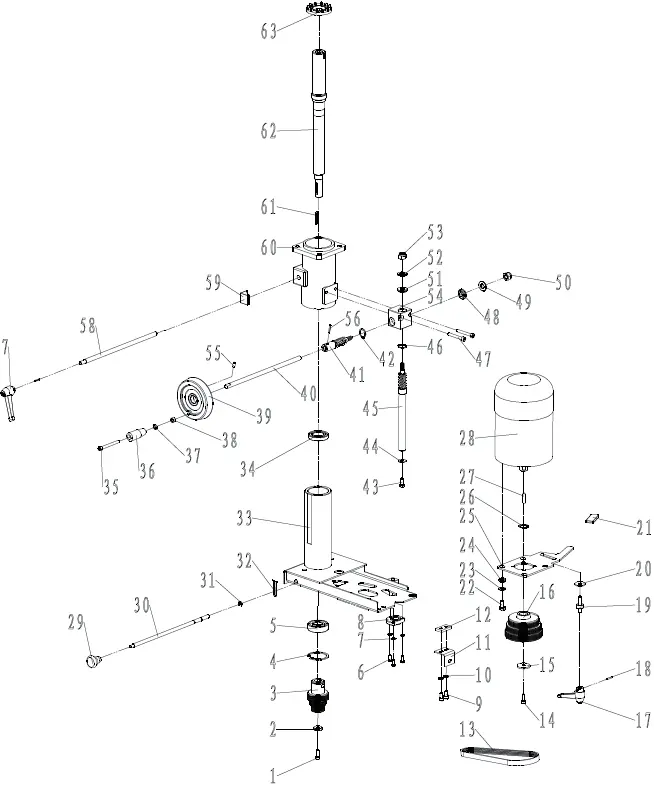

Regulacja wysokości wrzeciona: Użyj koła ręcznego znajdującego się po prawej stronie podstawy. Jeden pełny obrót odpowiada 2 mm przesunięcia. Pamiętaj o zablokowaniu wrzeciona po ustawieniu.
Zmiana prędkości obrotowej: Odłącz maszynę od zasilania, otwórz drzwiczki komory silnika, poluzuj dźwignię blokującą, przełóż pasek na odpowiednie koło pasowe i napnij go ponownie.
Montaż frezów: Używaj tylko certyfikowanych narzędzi zgodnych z normą EN847-1:2005. Frez musi być zamocowany jak najniżej. Po montażu zawsze sprawdź ręcznie, czy frez obraca się swobodnie i nie dotyka osłon.
Konserwacja
Regularna konserwacja jest kluczowa dla żywotności maszyny:
- Czyść maszynę po każdej zmianie, szczególnie stół i prowadnice. Używaj szczotki lub sprężonego powietrza.
- Raz w miesiącu smaruj prowadnice stołu przesuwnego.
- Chroń stół przed rdzą, nakładając cienką warstwę oleju konserwującego.
- Sprawdzaj stan paska klinowego co miesiąc pod kątem pęknięć i zużycia. Wymieniaj pasek przynajmniej raz w roku.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź bezpieczniki, kabel zasilający oraz czy drzwiczki komory silnika są poprawnie zamknięte (mikrowyłącznik). Jeśli maszyna wibruje, sprawdź wyważenie frezu, stan paska klinowego oraz stabilność podłoża.
Dane techniczne
- Moc silnika (S1/S6): 1.5kW / 2.1kW
- Napięcie: 230V lub 400V
- Średnica wrzeciona: 30mm
- Prędkości: 1400/4000/6000/9000 obr./min
- Wymiary stołu: 600x400mm
- Średnica króćca odciągu: 100mm
Informacje o producencie
HOLZMANN Maschinen GmbH
Praktyczna pomoc
Typowe problemy
Maszyna nie startuje
Sprawdź bezpiecznik, kabel zasilający oraz czy drzwiczki dostępu do paska są poprawnie zamknięte (mikrowyłącznik).
Częste przeciążenia silnika
Sprawdź czy kabel zasilający nie jest zbyt długi/cienki, zmniejsz posuw materiału lub wymień tępe noże.
Wibracje maszyny
Sprawdź czy maszyna stoi na twardym, równym podłożu, sprawdź stan paska klinowego i wyważenie głowicy frezującej.
Spalony materiał
Zbyt głębokie cięcie w jednym przejściu. Wykonaj kilka płytszych przejść, zmniejsz prędkość posuwu.
Przed użyciem
- Sprawdź, czy wszystkie osłony są na miejscu i sprawne.
- Upewnij się, że frez jest poprawnie zamocowany i dokręcony.
- Sprawdź, czy ustawiona prędkość obrotowa jest odpowiednia dla używanego frezu.
- Upewnij się, że system odciągu wiórów jest podłączony i włączony.
- Sprawdź, czy obrabiany materiał jest wolny od sęków i ciał obcych.
Parametry w praktyce
- Moc silnika (S1/S6)
- 1.5kW / 2.1kW - moc znamionowa (S1) i moc przy pracy przerywanej (S6).
- Prędkości wrzeciona
- 1400/4000/6000/9000 obr./min - wybierane poprzez zmianę położenia paska na kołach pasowych.
- Średnica wrzeciona
- 30mm - standardowa średnica dla narzędzi frezujących.
Ilustracje i schematy

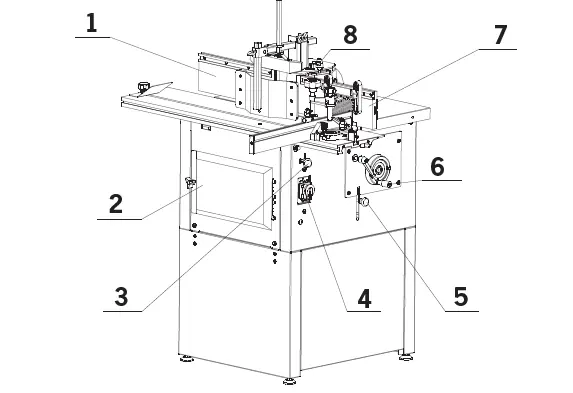

- Rysunek A: Główne elementy sterowania i regulacji maszyny.
- Rysunek B: Instrukcja bezpiecznego transportu maszyny.
- Rysunek C: Podłączenie systemu odciągu wiórów.
- Rysunek D: Regulacja wysokości wrzeciona.
- Rysunek E: Zmiana prędkości obrotowej (napęd pasowy).
Zgodność modelu
- Maszyna nie jest przeznaczona do frezowania łuków.
- Wymagany system odciągu wiórów o wydajności min. 570 m³/h.
- Narzędzia muszą być zgodne z normą EN847-1:2005.
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
