Instrukcja obsługi przecinarki taśmowej do metalu Holzmann BS 125M
Poznaj zasady bezpiecznej obsługi, konserwacji oraz parametry techniczne przecinarki taśmowej do metalu Holzmann BS 125M. Szybki przewodnik po instalacji i rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przecinarka taśmowa do metalu Holzmann BS 125M jest przeznaczona do cięcia stali narzędziowej, stali nierdzewnej, brązu, żelaza, aluminium oraz miedzi. Urządzenie wymaga podłączenia do sieci elektrycznej z zabezpieczeniem zwarciowym. Przed przystąpieniem do pracy należy upewnić się, że maszyna jest w dobrym stanie technicznym, a wszystkie narzędzia zostały usunięte z obszaru roboczego.
Opis urządzenia
Główne elementy sterujące i konstrukcyjne urządzenia:
- Uchwyt z przyciskiem startu
- Przycisk włączania/wyłączania
- Pokrętło regulacji prędkości
- Dźwignia zaciskowa ramienia
- Ogranicznik obrabianego przedmiotu
- Imadło
- Prowadnica brzeszczotu
- Dźwignia zaciskowa imadła
- Pokrętło napinania brzeszczotu

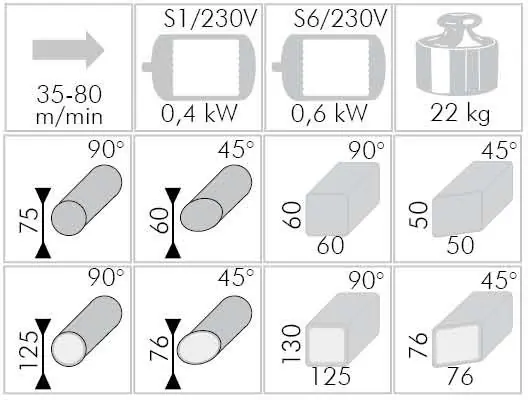

Dane techniczne
- Moc silnika (S1 100%): 0,4 kW
- Zasilanie: 230V / 50Hz
- Prędkość silnika: 2000-4000 obr./min
- Prędkość posuwu brzeszczotu: 35-80 m/min
- Długość brzeszczotu: 1435 mm
- Zakres nachylenia: 0-60 stopni
- Waga netto/brutto: 22/24 kg
Obsługa i cięcie
Aby wykonać cięcie:
- Poluzuj dźwignię zaciskową (4) i ustaw ramię piły pod żądanym kątem, a następnie dokręć dźwignię.
- Ustaw ramię w najwyższej pozycji.
- Umieść obrabiany przedmiot w imadle i zamocuj go.
- Poluzuj prowadnicę brzeszczotu (7) i ustaw ją ok. 2 cm od przedmiotu.
- Ustaw prędkość za pomocą pokrętła (3).
- Włącz urządzenie przyciskiem (2), chwyć za uchwyt (1) i naciśnij przycisk startu.
- Wykonaj cięcie, dostosowując posuw do materiału (wolny posuw dla stali nierdzewnej/brązu, umiarkowany dla aluminium).
Konserwacja i czyszczenie
Maszyna wymaga regularnej konserwacji:
- Czyszczenie: Usuwaj wióry i pył po każdym użyciu. Nie używaj wody ani agresywnych rozpuszczalników.
- Smarowanie: Smaruj części ruchome (szczególnie przekładnię) po pierwszych 10 godzinach pracy, a następnie co 3 miesiące.
- Prowadnice: Sprawdzaj i reguluj rolki prowadzące brzeszczot co miesiąc.
- Wymiana brzeszczotu: Zawsze używaj rękawic ochronnych. Poluzuj napinacz (9), zdejmij osłonę, wymień brzeszczot (zwracając uwagę na kierunek zębów) i napnij go ponownie.
Rozwiązywanie problemów
W przypadku problemów z pracą urządzenia:
- Maszyna nie startuje: Sprawdź zasilanie, bezpieczniki oraz kabel zasilający.
- Brzeszczot nie osiąga pełnej prędkości: Sprawdź przedłużacz (czy nie jest za długi) oraz zasilanie silnika.
- Silne wibracje: Sprawdź stabilność podłoża, dokręcenie silnika oraz stan sprężyny napinającej.
- Słabe wyniki cięcia: Zmniejsz prędkość posuwu, sprawdź naciąg brzeszczotu, zużycie brzeszczotu lub dobór brzeszczotu do materiału.
Informacje o producencie
HOLZMANN Maschinen GmbH
Praktyczna pomoc
Typowe problemy
Maszyna nie uruchamia się
Sprawdź podłączenie do zasilania, stan bezpieczników oraz czy kabel nie jest uszkodzony.
Brzeszczot nie osiąga pełnej prędkości
Sprawdź, czy przedłużacz nie jest zbyt długi lub czy silnik otrzymuje pełne zasilanie.
Maszyna mocno wibruje
Upewnij się, że podłoże jest równe, dokręć mocowanie silnika lub wymień zużytą sprężynę napinającą.
Słabe wyniki cięcia
Zmniejsz prędkość posuwu, zwiększ naciąg brzeszczotu, wymień zużyty brzeszczot lub dobierz odpowiedni typ brzeszczotu do materiału.
Przed użyciem
- Usuń warstwę antykorozyjną z niepomalowanych części (tylko przed pierwszym użyciem).
- Sprawdź maszynę pod kątem luźnych lub brakujących śrub.
- Sprawdź stan techniczny brzeszczotu.
- Upewnij się, że wszystkie narzędzia zostały usunięte z maszyny.
- Upewnij się, że obrabiany przedmiot jest stabilnie zamocowany w imadle.
Parametry w praktyce
- Moc silnika (S1 100%)
- 0,4 kW - moc ciągła urządzenia.
- Długość brzeszczotu
- 1435 mm - wymagana długość taśmy tnącej.
- Zakres nachylenia
- 0-60 stopni - możliwość cięcia pod kątem.

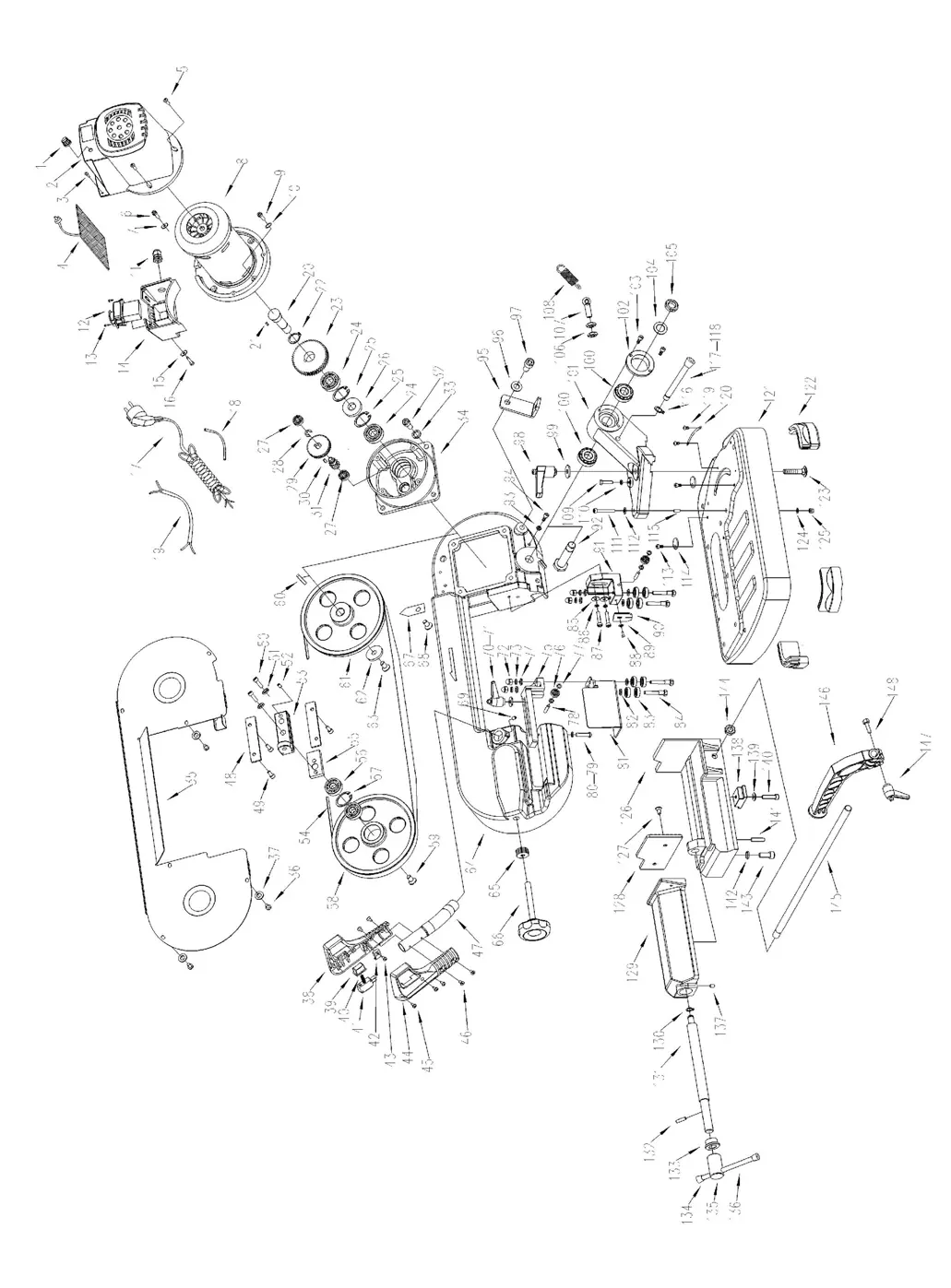

Ilustracje i schematy

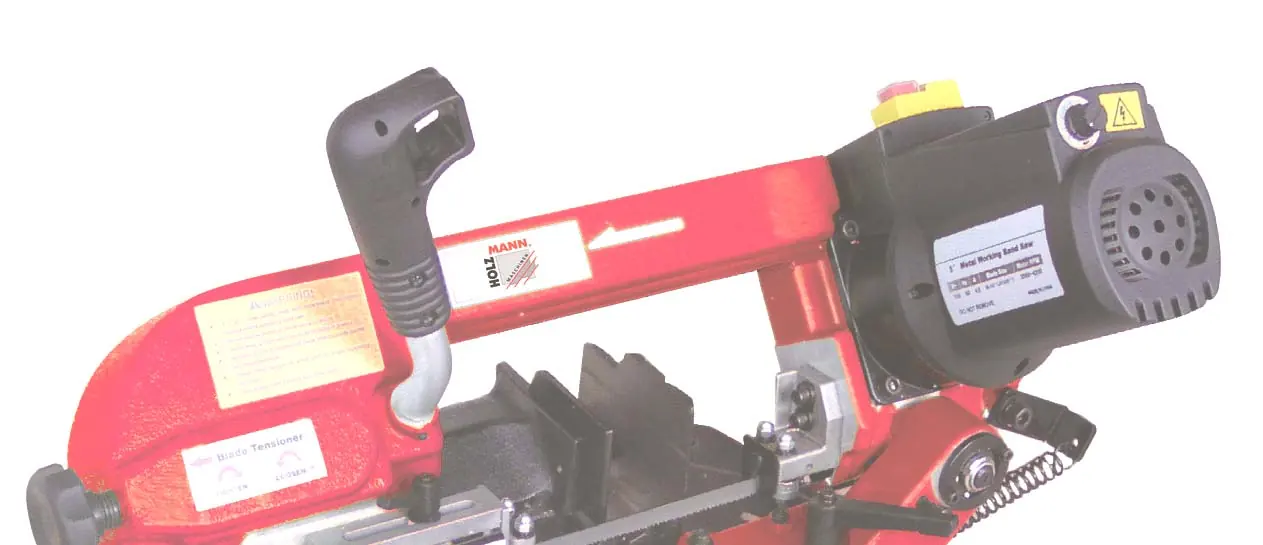

- 1: Uchwyt z przyciskiem startu
- 2: Przycisk włączania/wyłączania
- 3: Pokrętło regulacji prędkości
- 4: Dźwignia zaciskowa ramienia
- 5: Ogranicznik obrabianego przedmiotu
Zgodność modelu
- Przeznaczona do cięcia: stali narzędziowej, stali, stali nierdzewnej, brązu, żelaza, aluminium i miedzi.
- Nie używać do cięcia innych materiałów niż wymienione.
