Instrukcja obsługi piły taśmowej do metalu Holzmann BS 128HDR
Szybki przewodnik po instrukcji obsługi piły taśmowej do metalu Holzmann BS 128HDR. Dowiedz się jak bezpiecznie montować, obsługiwać, konserwować urządzenie oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Piła taśmowa do metalu Holzmann BS 128HDR jest przeznaczona wyłącznie do cięcia metali i tworzyw sztucznych. Urządzenie wymaga podłączenia do uziemionego gniazda elektrycznego. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z zakazem obsługi przez osoby nieprzeszkolone, zakazem noszenia luźnej odzieży/biżuterii oraz koniecznością stosowania środków ochrony osobistej.
Opis urządzenia
Główne elementy piły obejmują:
- Maszynę główną
- Hydrauliczny siłownik opuszczania z regulacją posuwu
- Imadło z pokrętłem
- Regulację naciągu taśmy
- Wyłącznik awaryjny
Montaż i przygotowanie
Maszyna jest dostarczana w stanie częściowo zmontowanym. Należy zamontować podwozie (koła i podstawę), a następnie umieścić piłę na podstawie i przykręcić ją śrubami. Wspornik sprężyny należy przykręcić do konsoli zgodnie z rysunkami w instrukcji. Przed pierwszym użyciem należy usunąć środek konserwujący z niepomalowanych części za pomocą rozpuszczalników (nie używać wody).
Obsługa
Przed uruchomieniem należy sprawdzić stan techniczny maszyny, ustawić odpowiednią prędkość brzeszczotu dla danego materiału (zgodnie z tabelą prędkości) oraz upewnić się, że obrabiany przedmiot jest prawidłowo zamocowany w imadle. Podczas pracy nie należy wywierać nacisku na ramię piły – powinno ono opadać pod własnym ciężarem. Maszyna wyłącza się automatycznie po zakończeniu cięcia.
Konserwacja i regulacja
Regularna konserwacja obejmuje czyszczenie maszyny z wiórów i pyłu po każdej zmianie oraz smarowanie ruchomych połączeń co 100 godzin pracy. Wymiana brzeszczotu wymaga otwarcia pokrywy, poluzowania naciągu i zachowania właściwego kierunku zębów. W razie potrzeby można regulować naciąg taśmy oraz jej prowadzenie (camber) za pomocą śrub regulacyjnych.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, sprawdź zasilanie i bezpieczniki. Jeśli piła nie osiąga prędkości, sprawdź przedłużacz i napięcie. Wibracje mogą wynikać z nierównego podłoża lub poluzowanego mocowania silnika. Złe cięcie często wynika ze zbyt szybkiego posuwu lub poluzowanego brzeszczotu.
Informacje o producencie
HOLZMANN Maschinen GmbH
Praktyczna pomoc
Typowe problemy
Maszyna nie startuje
Sprawdź podłączenie do zasilania, stan bezpiecznika lub stycznika oraz czy kabel nie jest uszkodzony.
Piła nie osiąga prędkości
Sprawdź, czy przedłużacz nie jest zbyt długi, czy silnik jest odpowiedni dla danego napięcia oraz czy sieć zasilająca jest stabilna.
Silne wibracje maszyny
Upewnij się, że maszyna stoi na równym podłożu, dokręć mocowanie silnika i sprawdź, czy sprężyna naciągu paska nie jest zużyta.
Złe cięcie
Zmniejsz prędkość posuwu lub dokręć brzeszczot.
Przed użyciem
- Sprawdź, czy wszystkie komponenty są w dobrym stanie.
- Ustaw właściwą prędkość brzeszczotu dla ciętego materiału.
- Upewnij się, że obrabiany przedmiot jest prawidłowo zamocowany pod odpowiednim kątem.
- Sprawdź, czy taśma jest prawidłowo naciągnięta i ustawiona pionowo.
- Upewnij się, że ramię piły jest uniesione.
- Usuń wszelkie narzędzia z łoża maszyny.
Parametry w praktyce
- Prędkości cięcia
- 23 - 34 - 54 m/min
- Wymiary brzeszczotu
- 1640 x 13 x 0,6 mm
Ilustracje i schematy
- Schemat komponentów (str. 7)
- Schemat elektryczny 230V/400V (str. 41)

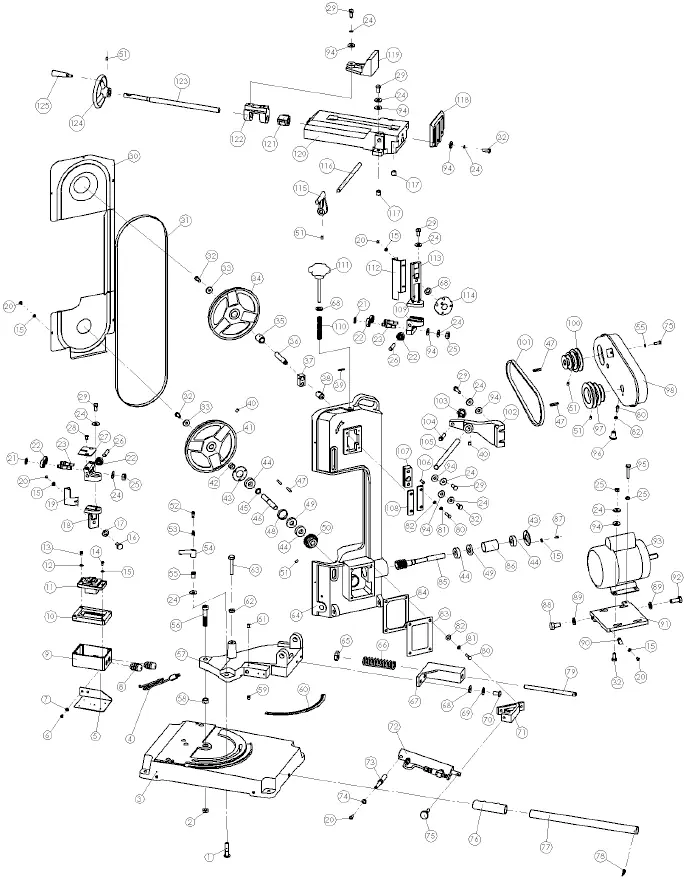

- Rysunek złożeniowy (str. 43)
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do cięcia metali i tworzyw sztucznych.
- Nie używać do chłodzenia olejami magnezowymi ani emulsjami.
- Nie używać w warunkach wilgotnych ani na zewnątrz.
