Instrukcja montażu kolektora wydechowego JBA Performance Exhaust 1526S / 1527S

Najważniejsze informacje z instrukcji

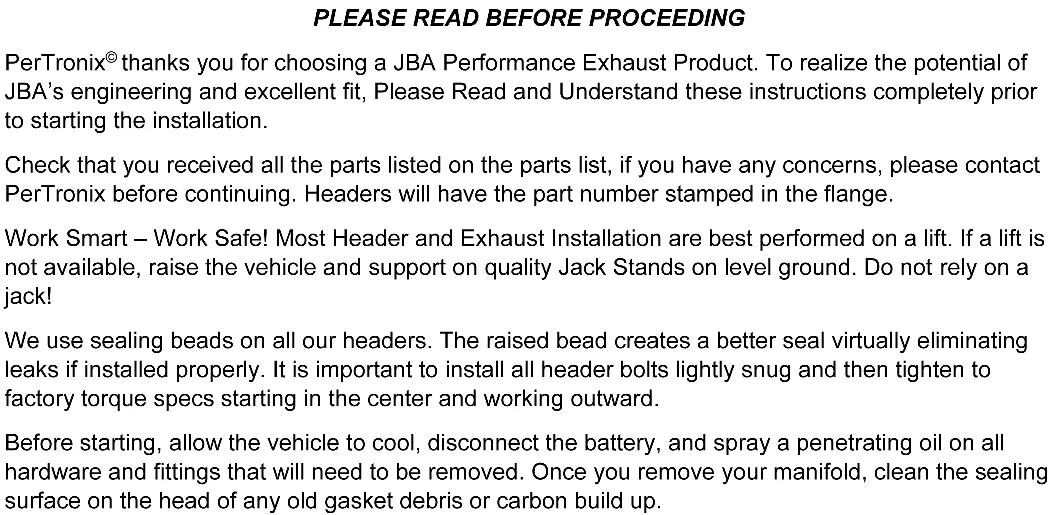

Niniejsza instrukcja dotyczy montażu kolektorów wydechowych JBA Performance Exhaust (modele 1526S dla Jeep Wrangler 4.0L z lat 1991-99 oraz 1527S dla lat 2000-06). Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie części wymienione w zestawie. Prace najlepiej wykonywać na podnośniku; jeśli nie jest dostępny, użyj solidnych kobyłek na płaskim podłożu. Nigdy nie polegaj wyłącznie na podnośniku samochodowym.

Przygotowanie do montażu

Przed rozpoczęciem pracy silnik musi być całkowicie wystudzony, aby uniknąć poparzeń i ułatwić odkręcanie śrub. Odłącz ujemny przewód akumulatora. Zaleca się spryskanie wszystkich śrub i złączy olejem penetrującym przed próbą ich demontażu.

Demontaż starego kolektora

1. Zabezpiecz pojazd na kobyłkach i zablokuj koła.
2. Odłącz układ wydechowy od kolektora wydechowego.
3. Zdemontuj obudowę filtra powietrza oraz pasek wielorowkowy.
4. Odkręć pompę wspomagania od kolektora dolotowego.
5. Odłącz wiązkę przewodów od wtryskiwaczy paliwa, sondy lambda (O2), czujnika TPS i czujnika temperatury. Odsuń wiązkę na bok.
6. Odłącz przewody podciśnienia od kolektora dolotowego.
7. Odkręć wspornik przewodu paliwowego i ostrożnie odłącz przewód paliwowy od listwy wtryskowej (zachowaj ostrożność, paliwo może wyciekać).
8. Odkręć śruby mocujące kolektor dolotowy do głowicy i zdejmij go.
9. Odkręć nakrętki i śruby mocujące kolektor wydechowy, a następnie zdejmij go.
10. Usuń starą uszczelkę i oczyść powierzchnię głowicy z osadów węglowych oraz resztek uszczelki.

Montaż nowego kolektora

1. Umieść nową uszczelkę na szpilkach i kołkach ustalających głowicy.
2. Zainstaluj nowy kolektor JBA, używając fabrycznych nakrętek i śrub.
3. Wstępnie zamontuj dwie dolne środkowe śruby, pozostawiając je na tyle luźno, aby wsunąć kolektor dolotowy pod podkładki.
4. Zainstaluj pozostałe śruby kolektora dolotowego i dokręć je zgodnie z fabryczną specyfikacją momentu obrotowego, stosując odpowiednią kolejność.
5. Podłącz ponownie wszystkie złącza elektryczne, przewody podciśnienia i wiązkę przewodów.
6. Podłącz przewód paliwowy, upewniając się, że jest poprawnie osadzony, i przykręć wspornik.
7. Zamontuj pompę wspomagania i pasek wielorowkowy.
8. Zamontuj obudowę filtra powietrza.
9. Podłącz układ wydechowy do nowego kolektora, używając dołączonych elementów montażowych.

Kontrola po instalacji

Po zakończeniu montażu podłącz akumulator. Włącz zapłon kilka razy bez uruchamiania silnika, aby sprawdzić szczelność układu paliwowego. Upewnij się, że przewody, wiązki i linki nie dotykają kolektora. Uruchom silnik, pozwól mu się rozgrzać i sprawdź, czy nie ma wycieków spalin. Po ostygnięciu silnika sprawdź ponownie dokręcenie wszystkich śrub.

Zawartość zestawu

• Kolektor JBA
• Uszczelka kołnierza głowicy
• Śruby kolektora z nakrętkami i podkładkami zabezpieczającymi

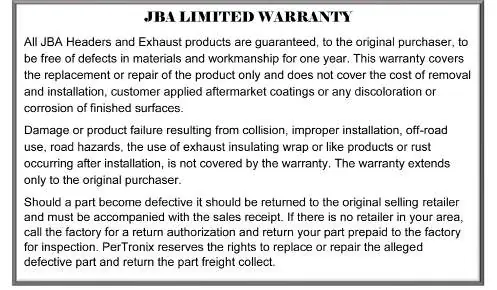

Gwarancja

Produkty JBA objęte są roczną gwarancją dla pierwotnego nabywcy, obejmującą wady materiałowe i wykonawcze. Gwarancja nie obejmuje kosztów demontażu i montażu, uszkodzeń powstałych w wyniku kolizji, niewłaściwej instalacji, użytkowania w terenie (off-road) lub korozji.
