Instrukcja montażu kolektorów wydechowych JBA Performance Exhaust 1676S / 1676S-1

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu kolektorów wydechowych JBA Cat4Ward dla pojazdów Ford F-150 (2004-2010, 5.4L 3V) oraz Ford F-250 (2005-2010, 5.4L 3V). Dokument opisuje procedurę demontażu fabrycznych kolektorów oraz instalacji nowych elementów, kładąc duży nacisk na bezpieczeństwo i prawidłowe uszczelnienie.

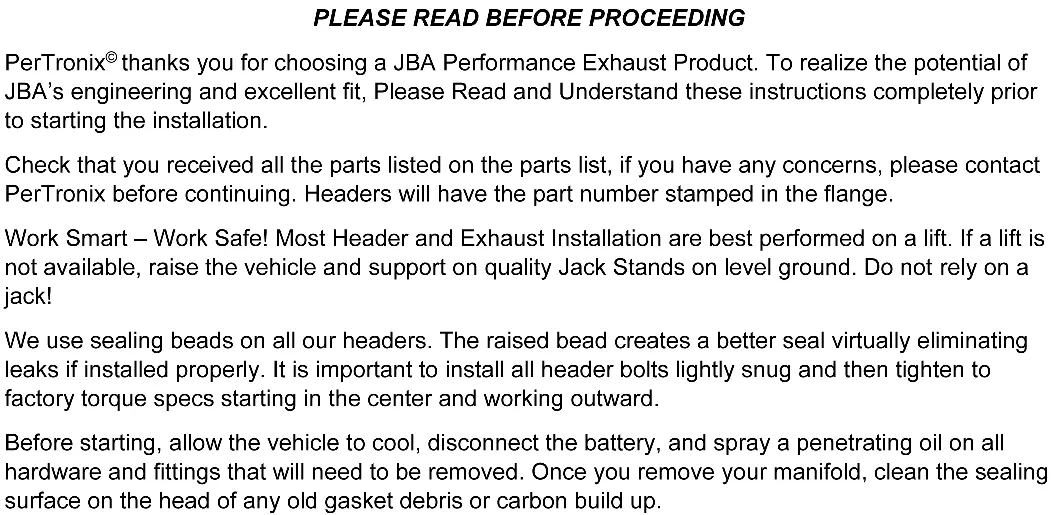

Przygotowanie do montażu

Przed przystąpieniem do prac należy:

• Upewnić się, że silnik jest całkowicie wystudzony.
• Odłączyć akumulator.
• Zapewnić bezpieczne podparcie pojazdu na kobyłkach (nie polegać wyłącznie na podnośniku).
• Sprawdzić kompletność zestawu zgodnie z listą części.
• Zastosować olej penetrujący na śruby i elementy wymagające demontażu.

Demontaż fabrycznych kolektorów

Proces demontażu obejmuje:

• Odłączenie układu wydechowego od kolektorów (od spodu pojazdu).
• Demontaż przedniego koła pasażera oraz wewnętrznego panelu błotnika.
• Demontaż rozrusznika.
• Podniesienie silnika o ok. 1 cal (przy użyciu podnośnika z deską pod miską olejową) w celu uzyskania dostępu do mocowań silnika.
• Odkręcenie nakrętek i szpilek mocujących kolektor do głowicy.
• Usunięcie starej uszczelki i oczyszczenie powierzchni głowicy z nagaru i pozostałości uszczelki.

Montaż kolektorów JBA

Kluczowe kroki instalacji:

• Wsunąć nowy kolektor na miejsce (może wymagać precyzyjnego dopasowania).
• Zainstalować dostarczoną uszczelkę po umieszczeniu kolektora.
• Zainstalować śruby i podkładki zgodnie z instrukcją (dla strony pasażera: szpilki na cylindrach 1 i 2, śruby na cylindrze 3).
• Dokręcać elementy złączne w sekwencji naprzemiennej.
• W przypadku strony kierowcy: zdemontować bagnet poziomu oleju przed wyjęciem kolektora i zainstalować go ponownie po montażu.
• Zastosować silikon RTV odporny na wysokie temperatury (bezpieczny dla sondy lambda) na łączeniach układu wydechowego.

Po instalacji

Po zakończeniu montażu należy:

• Sprawdzić, czy przewody paliwowe, hamulcowe, wiązki elektryczne i przewody chłodnicy nie stykają się z kolektorami (w razie potrzeby zmienić ich trasę).
• Zainstalować ponownie panel błotnika i koło.
• Podłączyć akumulator.
• Uruchomić silnik, sprawdzić szczelność układu i wykonać jazdę próbną.
• Po ostygnięciu silnika ponownie dokręcić śruby kolektora.
• Okresowo sprawdzać i dokręcać śruby kolektora.

Lista części

• 1x Kolektor strony kierowcy
• 1x Kolektor strony pasażera
• 2x Uszczelki kołnierza kolektora
• 3x Śruby kolektora 8mm
• 3x Podkładki zabezpieczające 8mm
• 4x Śruby kolektora 3/8-16 x 2.5”
• 4x Nakrętki 3/8-16
• 1x Naklejka CARB EO

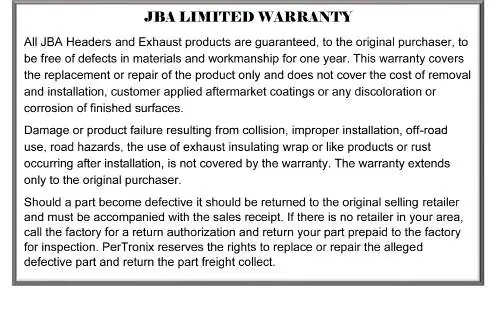

Gwarancja

Produkty JBA objęte są roczną gwarancją dla pierwotnego nabywcy, obejmującą wady materiałowe i wykonawcze. Gwarancja nie obejmuje kosztów demontażu i montażu, uszkodzeń powstałych w wyniku kolizji, niewłaściwej instalacji, użytkowania w terenie (off-road) lub korozji powierzchniowej.
