Instrukcja montażu kolektorów wydechowych JBA Performance Exhaust serii 1625S
Kompletny przewodnik montażu kolektorów wydechowych JBA Performance Exhaust dla modeli 1625S-5, 1625S-6, 1625S-7, 1625S-8 oraz 1625S-9. Instrukcja zawiera szczegółowe kroki instalacji, wskazówki dotyczące relokacji przewodów klimatyzacji...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu kolektorów wydechowych JBA Performance Exhaust serii 1625S (modele 1625S-5, 1625S-6, 1625S-7, 1625S-8, 1625S-9). Produkt jest przeznaczony do pojazdów Ford Mustang i SVT Cobra z silnikami 4.6L. Przed przystąpieniem do prac należy upewnić się, że zestaw zawiera wszystkie części wymienione w liście części.

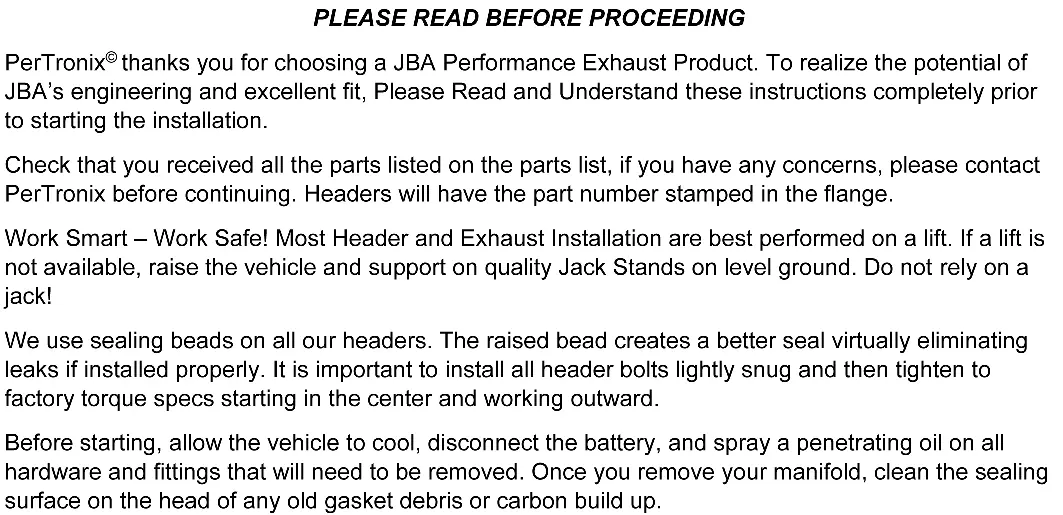

Przygotowanie do montażu
Przed rozpoczęciem instalacji należy:



- Pozwolić silnikowi całkowicie ostygnąć.
- Odłączyć akumulator.
- Zastosować olej penetrujący na wszystkich śrubach i złączach, które będą demontowane.
- Pracować na podnośniku lub użyć wysokiej jakości kobyłek na równym podłożu. Nie należy polegać wyłącznie na podnośniku samochodowym.
- Wyczyścić powierzchnie uszczelniające na głowicy z pozostałości starej uszczelki lub nagaru.
Procedura instalacji
- Odłącz czujniki tlenu od układu wydechowego i zdemontuj układ wydechowy od katalizatora.
- Zdemontuj rozrusznik.
- Zdemontuj nakrętkę poduszki silnika pod kolektorem po stronie pasażera.
- Umieść klocek drewniany między miską olejową a podnośnikiem, odkręć śruby poduszki silnika i unieś silnik o około 1 cal.
- Zdemontuj kolektor po stronie pasażera oraz szpilki kolektora. W modelach 96-97 Cobra odłącz przewód powietrza z przodu kolektora.
- Relokacja przewodu klimatyzacji: Ze względu na ograniczoną przestrzeń, należy lekko wygiąć miękki aluminiowy przewód klimatyzacji i zamocować go przy użyciu fabrycznego wspornika w alternatywnym otworze montażowym (ok. 2 cale powyżej oryginalnego).
- Nałóż niewielką ilość pasty przeciw zapiekaniu (anti-seize) na wszystkie śruby kolektora.
- Zainstaluj kolektor po stronie pasażera, używając dostarczonych śrub i uszczelki.
- Opuść silnik i dokręć nakrętkę poduszki silnika.
- Zainstaluj ponownie rozrusznik.
- Odłącz wał kierowniczy od przekładni kierowniczej i odsuń go na bok. Zdemontuj filtr oleju.
- Odłącz przewód EGR od kolektora po stronie kierowcy, zdemontuj kolektor oraz rurkę bagnetu. Usuń wszystkie szpilki kolektora.
- Od spodu pojazdu wsuń nowy kolektor na miejsce. Od góry wsuń rurkę bagnetu między drugą a trzecią rurę kolektora.
- Zamocuj luźno rurkę EGR do nowego kolektora.
- Zainstaluj kolektor po stronie kierowcy, używając dostarczonych śrub i uszczelki.
- Dokręć rurkę EGR, zainstaluj ponownie wał kierowniczy, rurkę bagnetu i filtr oleju.
- Zainstaluj ponownie rurę H-pipe, używając dostarczonej uszczelki kolektora po stronie pasażera. Nałóż cienką warstwę silikonu odpornego na wysokie temperatury na kopułkę kolektora po stronie kierowcy dla lepszego uszczelnienia.
- Podłącz ponownie akumulator.
- Sprawdź, czy wszystkie przewody, linie paliwowe i hamulcowe są odsunięte od kolektorów.
- Uruchom silnik, rozgrzej go i sprawdź szczelność. Po ostygnięciu sprawdź dokręcenie wszystkich śrub.
Lista części
- 1x Kolektor strona kierowcy
- 1x Kolektor strona pasażera
- 2x Uszczelki kolektora (głowica)
- 1x Uszczelka podstawy
- 18x Śruby kolektora 8mm x 1.25
- 18x Podkładki sprężynujące 8mm
- 2x Śruby kolektora 3/8” x 1-1/2”
- 2x Śruby kolektora 3/8” x 2”
- 4x Podkładki płaskie 3/8”
- 4x Nakrętki sześciokątne 3/8”
- 2x Podkładki sprężynujące 3/8”

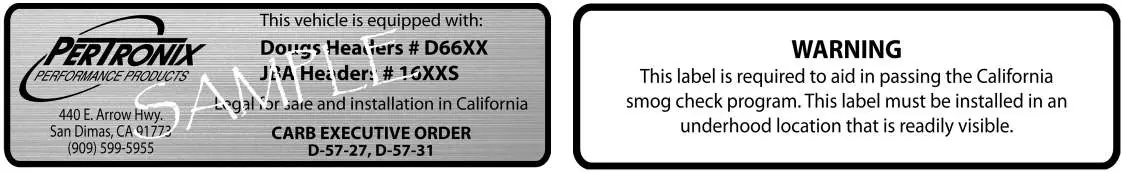

- 1x Naklejka CARB
Praktyczna pomoc
Typowe problemy
Konieczna jest relokacja przewodu klimatyzacji poprzez wygięcie go i zamocowanie w alternatywnym otworze montażowym.
Nałóż cienką warstwę silikonu odpornego na wysokie temperatury na kopułkę kolektora po stronie kierowcy.
Rurkę bagnetu należy wsunąć od góry między drugą a trzecią rurę kolektora po stronie kierowcy.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części
- Przygotuj podnośnik i kobyłki
- Odłącz akumulator
- Pozwól silnikowi ostygnąć
- Zastosuj olej penetrujący na starych śrubach
Ilustracje i schematy
- Schemat relokacji przewodu klimatyzacji pokazuje użycie alternatywnego otworu montażowego znajdującego się około 2 cale powyżej oryginalnego punktu mocowania.
Zgodność modelu
- Zestaw przeznaczony dla silników 4.6L w pojazdach Ford Mustang i SVT Cobra (lata 1996-2004 w zależności od modelu).
- Wymaga odłączenia przewodu powietrza w modelach 96-97 Cobra.
