Instrukcja obsługi subwoofera JL Audio 12W1v3-2 / 12W1v3-4

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy subwooferów JL Audio serii 12W1v3 (modele 12W1v3-2 oraz 12W1v3-4). Dokument zawiera szczegółowe parametry techniczne, wytyczne dotyczące budowy obudów oraz zalecenia dotyczące zasilania, które są kluczowe dla uzyskania optymalnej wydajności i trwałości głośnika.

Specyfikacja techniczna

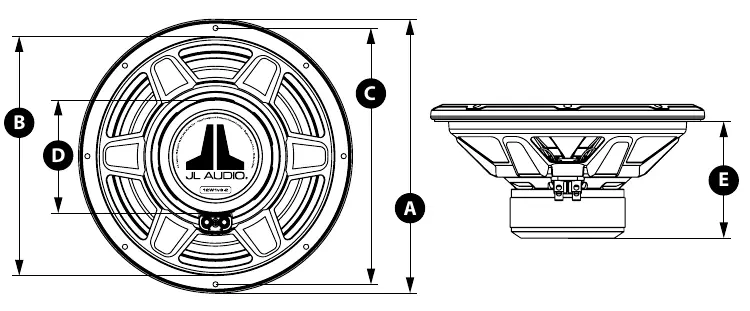

Głośnik charakteryzuje się następującymi parametrami fizycznymi:

• Średnica nominalna: 300 mm (12 cali)
• Średnica montażowa (otwór): 281 mm
• Głębokość montażowa: 137 mm
• Waga netto: 5.5 kg
• Wychylenie liniowe (Xmax): 11.4 mm

Parametry Thiele/Small różnią się w zależności od modelu (2 ohm vs 4 ohm), w tym częstotliwość rezonansowa (Fs) oraz rezystancja DC (Re). Szczegółowe dane dla każdego modelu znajdują się w tabeli specyfikacji w pełnej dokumentacji.

Zalecane obudowy

Producent zaleca dwa typy obudów:

• Obudowa zamknięta (Sealed): Zalecana objętość netto to 1.10 ft3 (31.15 litra). Jest to lepszy wybór, jeśli dysponujesz ograniczoną przestrzenią.
• Obudowa wentylowana (Ported): Zalecana objętość netto to 1.6 ft3 (45.3 litra). Pozwala uzyskać o 3dB wyższą moc wyjściową przy tym samym zasilaniu.

Wskazówki konstrukcyjne:

• Wymiary obudów zakładają użycie materiału o grubości 19 mm (3/4 cala). Jeśli używasz materiału 16 mm (5/8 cala), odejmij 6.5 mm od każdego wymiaru.
• Nie używaj materiałów cieńszych niż 16 mm, aby zachować sztywność konstrukcji.
• Wszystkie podane objętości są objętościami netto (wewnętrznymi). Należy doliczyć objętość zajmowaną przez sam głośnik oraz porty.

Zasilanie i moc

Dobór mocy wzmacniacza jest kluczowy dla trwałości głośnika:

• Minimum (30W-60W): Bezpieczny zakres, ale nie wykorzystuje pełnego potencjału głośnika.
• Optimum (60W-125W): Najlepszy kompromis między niezawodnością a jakością dźwięku.
• Maksimum (125W-250W): Wyższa głośność, ale wymaga ostrożności.
• Powyżej 250W: Ryzyko przegrzania i uszkodzenia mechanicznego; praca w tym zakresie powoduje utratę gwarancji.

Montaż i bezpieczeństwo

Podczas instalacji w pojeździe należy pamiętać o solidnym zamocowaniu obudowy do podłogi lub ramy pojazdu za pomocą śrub i podkładek o dużej średnicy. Niezabezpieczona obudowa może stać się niebezpiecznym przedmiotem w razie kolizji. Producent odradza stosowanie pasywnych zwrotnic (cewek), gdyż negatywnie wpływają one na wydajność głośnika.
