Instrukcja obsługi oprawy najazdowej LED Knightsbridge LEDM09
Szybki przewodnik po instalacji i konserwacji oprawy najazdowej LED Knightsbridge LEDM09. Dowiedz się, jak prawidłowo zamontować oświetlenie, zapewnić drenaż i bezpiecznie podłączyć zasilanie.
Spis treści

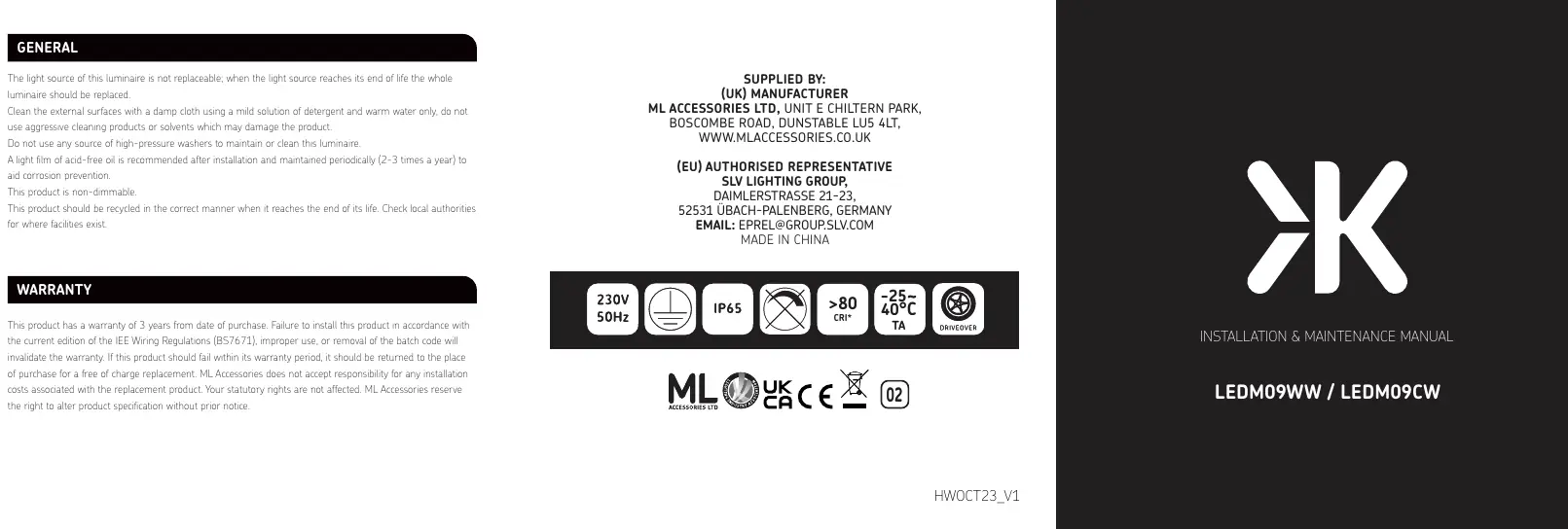

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa najazdowa LED Knightsbridge LEDM09 jest przeznaczona do montażu zewnętrznego. Kluczowym wymogiem instalacyjnym jest zapewnienie odpowiedniego drenażu (minimum 300mm żwiru lub tłucznia pod oprawą), aby zapobiec gromadzeniu się wody. Produkt posiada klasę szczelności IP65 i nie jest przeznaczony do instalacji w środowisku morskim, przybrzeżnym ani w glebach o wysokiej zawartości gliny, które słabo odprowadzają wodę.
Opis i przeznaczenie
Urządzenie jest oprawą typu Class I, co oznacza, że wymaga uziemienia. Jest przystosowane do ruchu kołowego (wytrzymuje nacisk do 1000kg przy prędkości 5mph). Źródło światła jest niewymienne – po zakończeniu jego żywotności należy wymienić całą oprawę. Produkt jest nieściemnialny.
Instalacja i montaż
Przed przystąpieniem do prac należy odizolować zasilanie. Należy upewnić się, że obciążenie obwodu nie przekracza parametrów bezpieczników i przewodów.
- Wymiary otworu montażowego: 77mm (z tuleją) lub 75mm (bez tulei).
- Drenaż: Pod oprawą należy umieścić minimum 300mm warstwę żwiru lub tłucznia.
- Unikanie zalewania: Nie instalować w miejscach, gdzie istnieje ryzyko zalewania lub gdzie woda może stać na powierzchni oprawy.
- Kabel: Należy pozostawić odpowiedni zapas kabla pod oprawą, aby umożliwić przyszłe prace konserwacyjne.
Podłączenie elektryczne
Podłączenie musi być zgodne z aktualnymi przepisami (BS7671). Należy zapewnić odpowiednie puszki połączeniowe o wymaganej klasie szczelności IP. Prawidłowe podłączenie przewodów:
- L (Live): Brązowy
- E (Earth): Zielono-żółty
- N (Neutral): Niebieski
Konserwacja i czyszczenie
Powierzchnie zewnętrzne należy czyścić wilgotną szmatką z łagodnym detergentem. Nie używać agresywnych środków chemicznych, rozpuszczalników ani myjek ciśnieniowych. Zaleca się nakładanie cienkiej warstwy oleju bezkwasowego po instalacji i powtarzanie tej czynności 2-3 razy w roku w celu ochrony przed korozją.
Bezpieczeństwo i ostrzeżenia
Produkt musi zostać odłączony od obwodu w przypadku przeprowadzania testów wysokiego napięcia lub rezystancji izolacji, w przeciwnym razie może dojść do nieodwracalnego uszkodzenia lampy. Gwarancja wynosi 3 lata od daty zakupu.
Informacje o producencie
Knightsbridge
Praktyczna pomoc
Typowe problemy
Woda zbiera się wokół oprawy
Zapewnij minimum 300mm drenażu pod oprawą (żwir/tłuczeń) i upewnij się, że miejsce montażu nie jest narażone na zalewanie.
Uszkodzenie lampy w glebie gliniastej
Gleba gliniasta słabo odprowadza wodę. W takich warunkach zaleca się stosowanie produktów o wyższej klasie szczelności (IP67/IP68), gdyż IP65 może być niewystarczające.
Brak możliwości ściemniania
Produkt jest fabrycznie nieściemnialny (non-dimmable).
Przed użyciem
- Odizoluj zasilanie przed montażem
- Sprawdź obciążenie obwodu
- Przygotuj otwór montażowy (77mm z tuleją, 75mm bez)
- Zapewnij drenaż (300mm)
- Upewnij się, że miejsce nie jest narażone na zalewanie
Ilustracje i schematy
- Rysunek 1: Wymiary otworu montażowego
- Rysunek 2: Prawidłowy drenaż i unikanie miejsc zalewowych
- Rysunek 3: Pętla kablowa umożliwiająca konserwację
Zgodność modelu
- Nie nadaje się do środowiska morskiego lub przybrzeżnego
- Nie instalować w miejscach z ryzykiem zalewania
- Nie stosować w glebach o wysokiej zawartości gliny bez odpowiedniego drenażu
