Instrukcja obsługi wzmacniacza samochodowego Musway D8 V3 z 10-kanałowym procesorem DSP

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik po instalacji i konfiguracji 8-kanałowego wzmacniacza klasy D Musway D8 V3 z 10-kanałowym procesorem DSP. Urządzenie przeznaczone jest wyłącznie do pracy w pojazdach z instalacją 12V. Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Przed przystąpieniem do prac należy bezwzględnie odłączyć ujemny biegun akumulatora.

Opis urządzenia i elementy zestawu

Wzmacniacz posiada wejścia wysokopoziomowe, wejście optyczne, wejście Bluetooth (opcjonalny dongle) oraz port USB do konfiguracji przez PC. W zestawie znajdują się: wzmacniacz D8v3, kabel USB (1,5 m), adaptery kablowe (głośnikowe, wejścia wysokopoziomowe, przedwzmacniacz), bezpiecznik 40A oraz klucz imbusowy.

Montaż mechaniczny

Wybierz miejsce zapewniające odpowiednią cyrkulację powietrza. Nie montuj urządzenia w małych, zamkniętych przestrzeniach ani na elementach wibrujących (np. obudowa subwoofera). Zabezpiecz urządzenie przed przemieszczaniem się podczas jazdy.

Podłączenia elektryczne

• Zasilanie: Podłącz terminal POWER+ bezpośrednio do akumulatora (przewód min. 5 mm²), stosując bezpiecznik w odległości do 30 cm od akumulatora. Terminal GND (masa) podłącz do czystego, metalowego punktu karoserii, dbając o jak najkrótszy przewód.
• Głośniki: Możliwa jest konfiguracja 8-kanałowa (2-4 Ohm) lub mostkowanie kanałów (BTL) dla uzyskania większej mocy przy obciążeniu 4 Ohm.
• Wejścia: Wykorzystaj dołączone adaptery do podłączenia sygnałów wysokopoziomowych z radia fabrycznego.

Pierwsze uruchomienie i konfiguracja

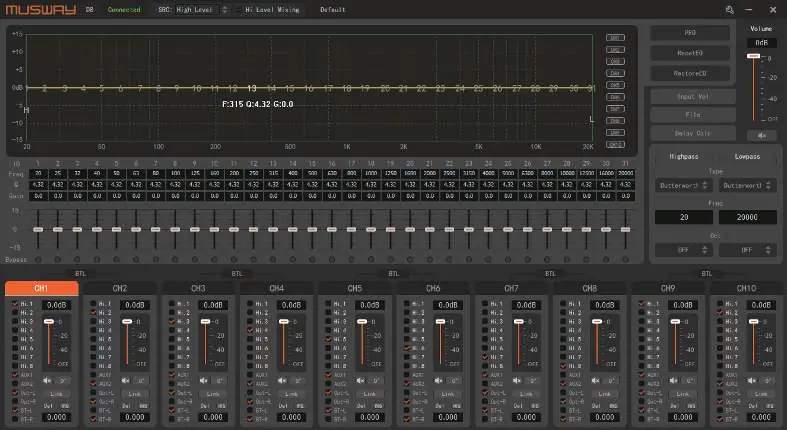

Przed włączeniem systemu ustaw poziom wyjściowy radia na ok. 20% głośności. Pobierz oprogramowanie DSP ze strony www.musway.de/dsp. Po podłączeniu przez USB i włączeniu zapłonu (ACC/ON), oprogramowanie pozwala na pełną konfigurację: podziału częstotliwości (crossover), korekcji czasowej, korektora parametrycznego (31 pasm) oraz routingu sygnałów.

Rozwiązywanie problemów

W przypadku braku dźwięku sprawdź: czy logo na górze wzmacniacza świeci, czy kable głośnikowe nie są uszkodzone, czy wybrano właściwe źródło sygnału w oprogramowaniu oraz czy nie włączono funkcji Mute. Jeśli wzmacniacz przechodzi w tryb ochrony, sprawdź impedancję głośników (zbyt niska) oraz jakość połączeń masowych.
