Instrukcja obsługi wideodomofonu NICE Mira 2K KIT

Kompletny przewodnik użytkownika dla wideodomofonu NICE Mira 2K KIT. Dowiedz się, jak zainstalować system 2-żyłowy, skonfigurować połączenie Wi-Fi, obsługiwać aplikację i-Home oraz zarządzać dostępem za pomocą kart RFID.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • NICE Mira 2K KIT to wideodomofon 2-żyłowy z obsługą Wi-Fi, aplikacją mobilną i-Home, czytnikiem RFID oraz kamerą 2K. System umożliwia zdalny podgląd, rozmowy oraz sterowanie otwarciem furtki i bramy. str. 1, 5

Najważniejsze czynności

  • Instalacja fizyczna str. 7, 8, 11
  • Konfiguracja Wi-Fi i aplikacji str. 14, 15, 18
  • Rejestracja kart RFID str. 26

Pierwsze uruchomienie

  • Podłącz zasilanie i sprawdź poprawność okablowania zgodnie ze schematem. str. 7, 10

Problemy i rozwiązania

Błąd karty SD

Sprawdź kolor ikony SD: biały (ok), czerwony (błąd), zielony (do formatowania).

str. 13

Konserwacja i reset

  • Przywracanie ustawień fabrycznych: Ustawienia -> Ustawienia systemowe -> Resetuj. str. 24

Dane techniczne

Parametr Wartość Znaczenie Strony
Ekran 7" IPS 1024x600 Rozdzielczość wyświetlacza str. 26
Kamera 2K Rozdzielczość kamery str. 27
Zasilanie DC 24V 1A Napięcie wejściowe str. 27

Gdzie szukać w PDF

  • Instalacja str. 7, 8, 10, 11
  • Obsługa aplikacji str. 14, 15, 17, 18
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 4 Strona 4 Dodatkowe zdjęcie montażowe ze strony 6 Strona 6 Schemat podłączenia stacji bramowej Strona 7 Zawartość zestawu Strona 8 Instrukcja łączenia przewodów Strona 11 Dodatkowe zdjęcie montażowe ze strony 13 Strona 13

Najważniejsze informacje z instrukcji

Wideodomofon NICE Mira 2K KIT to system 2-żyłowy, który umożliwia komunikację wideo, zdalny podgląd przez aplikację mobilną i zarządzanie dostępem. System obsługuje karty RFID, nagrywanie wideo na kartę microSD oraz integrację z aplikacją i-Home.

Opis urządzenia

Zestaw składa się z monitora wewnętrznego z 7-calowym ekranem dotykowym oraz stacji bramowej z kamerą 2K i szerokim kątem widzenia 150°. Urządzenie posiada klasę szczelności IP65, co zapewnia odporność na warunki atmosferyczne.

Instalacja i podłączenie

System wykorzystuje połączenie 2-żyłowe. Należy pamiętać, że system nie zadziała, jeśli jednocześnie podłączone są dwa źródła zasilania (zasilacz zewnętrzny i zasilanie szyny DIN). Podczas montażu należy zachować zalecaną wysokość instalacji monitora (1,5–1,6 m).

Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 4
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6

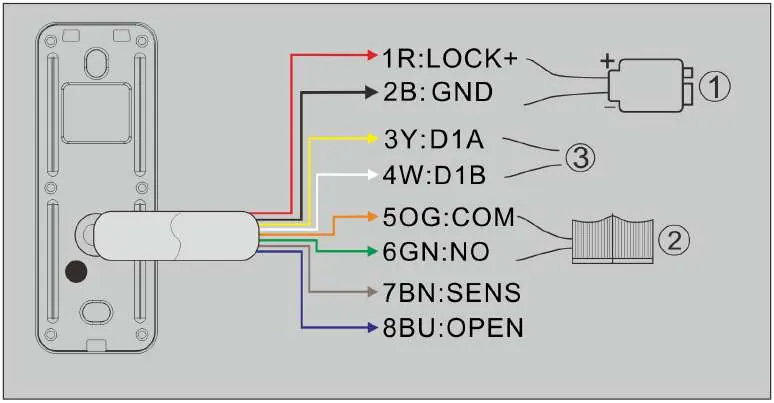

Schemat podłączenia stacji bramowej
Schemat podłączenia stacji bramowej
Zawartość zestawu
Zawartość zestawu
Instrukcja łączenia przewodów
Instrukcja łączenia przewodów
Dodatkowe zdjęcie montażowe ze strony 13
Dodatkowe zdjęcie montażowe ze strony 13
  • Montaż monitora: Wywierć otwory, zamocuj wspornik ścienny, podłącz przewody i zawieś monitor.
  • Montaż stacji bramowej: Zamocuj osłonę przeciwdeszczową, przeprowadź przewody i zabezpiecz stację śrubą.

Obsługa i funkcje

Ekran dotykowy pozwala na łatwe zarządzanie funkcjami:

  • Odbieranie połączeń: Po naciśnięciu przycisku dzwonka obraz pojawia się na ekranie. Możesz odebrać, odrzucić, regulować głośność lub otworzyć furtkę/bramę.
  • Dostęp RFID: Zarejestrowane karty umożliwiają otwarcie drzwi po zbliżeniu do czytnika.
  • Multimedia: Możliwość nagrywania zdjęć i wideo (wymagana karta microSD).

Aplikacja mobilna i-Home

Aplikacja umożliwia zdalną obsługę wideodomofonu:

  • Pobierz aplikację i-Home i zarejestruj konto.
  • Dodaj urządzenie, skanując kod QR wyświetlony w ustawieniach monitora.
  • Aplikacja pozwala na dwukierunkową komunikację, podgląd na żywo oraz zdalne otwieranie bramy.

Ustawienia systemu

Menu ustawień pozwala na:

  • Konfigurację DVR (nagrywanie wideo).
  • Zarządzanie kartami RFID (rejestracja i usuwanie).
  • Ustawienia sieci Wi-Fi i synchronizację czasu.
  • Przywracanie ustawień fabrycznych.

Dane techniczne

  • Ekran: 7" IPS, 1024x600.
  • Kamera: 2K, kąt 150°.
  • Zasilanie: DC 24V 1A.
  • Temperatura pracy: -10°C do +40°C (monitor), -25°C do +60°C (stacja bramowa).

Praktyczna pomoc

Typowe problemy

Błąd karty SD (czerwona ikona)

Karta wymaga sformatowania lub jest uszkodzona. Sprawdź stan karty w menu ustawień.

Brak połączenia w aplikacji

Upewnij się, że monitor jest połączony z siecią Wi-Fi i dodany do listy urządzeń w monitorze.

Nie można otworzyć furtki

Sprawdź poprawność okablowania (zgodność z diagramem) oraz czy adresacja urządzenia jest poprawna.

Przed użyciem

  • Sprawdź, czy zasilanie jest odłączone przed przystąpieniem do montażu.
  • Upewnij się, że używasz odpowiedniego typu przewodu (zalecane nieekranowane).
  • Włóż kartę microSD, jeśli chcesz korzystać z funkcji nagrywania.
  • Sprawdź, czy wybrane miejsce montażu jest chronione przed bezpośrednim zalaniem (mimo IP65).
  • Upewnij się, że adresacja urządzenia (ID) jest ustawiona poprawnie.

Parametry w praktyce

2-fils (2-żyłowy)
System wymaga tylko dwóch przewodów do transmisji sygnału i zasilania.

Ilustracje i schematy

  • Schemat 4.1: Podstawowe połączenie 1 stacja bramowa + 1 monitor.
  • Schemat 4.2: Rozszerzenie o dodatkowy monitor.
  • Schemat 4.3: Obsługa dwóch stacji bramowych.
  • Schemat 4.4: System z 4 monitorami.

Zgodność modelu

  • Wymaga stabilnego połączenia internetowego dla funkcji aplikacji.
  • Obsługuje karty microSD do 512 GB.
  • Kompatybilny z zamkami typu NC i NO (zależnie od konfiguracji).
