Instrukcja obsługi wideodomofonu Trudian 2-Wire
Szybki przewodnik po instalacji i konfiguracji wideodomofonu Trudian 2-Wire. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody, zarządzać kartami dostępu oraz skonfigurować aplikację Tuya Smart.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wideodomofon Trudian 2-Wire wymaga montażu na wysokości 1.4-1.7m. Podłączenie jest bezpolaryzacyjne. Konfiguracja odbywa się przez aplikację Tuya Smart lub Smart Life. str. 3, 5, 9
Najważniejsze czynności
- Montaż stacji zewnętrznej str. 3
- Podłączenie przewodów str. 5
- Dodawanie urządzenia do aplikacji str. 12, 13
Pierwsze uruchomienie
- Podłącz zasilanie i skonfiguruj sieć Wi-Fi w ustawieniach monitora. str. 5, 14
Problemy i rozwiązania
Urządzenie offline
Urządzenie wysyła powiadomienie po 30 minutach bycia offline.
str. 20Konserwacja i reset
- Reset do ustawień fabrycznych dostępny w menu ustawień systemu. str. 8
Gdzie szukać w PDF
- Instalacja i okablowanie str. 1, 3, 4, 5
- Obsługa monitora str. 6, 7, 8, 9
- Konfiguracja aplikacji Tuya str. 11, 12, 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wideodomofon Trudian 2-Wire to system wideodomofonowy z obsługą aplikacji mobilnej. Kluczowe aspekty instalacji obejmują montaż na odpowiedniej wysokości oraz bezpolaryzacyjne podłączenie przewodów. Urządzenie współpracuje z aplikacją Tuya Smart lub Smart Life, umożliwiając zdalny podgląd, rozmowy oraz otwieranie drzwi.
Montaż i instalacja
Stację zewnętrzną należy zainstalować na wysokości od 1,4 do 1,7 metra nad ziemią. Należy unikać miejsc narażonych na bezpośrednie działanie słońca, deszczu, wysokich temperatur, korozji chemicznej, nadmiernej wilgoci oraz kurzu. Urządzenie można zamontować na ścianie, drewnianej płycie lub drzwiach za pomocą śrub lub taśmy.
Podłączenie przewodów
Podłączenie stacji zewnętrznej do monitora wewnętrznego jest bezpolaryzacyjne, co oznacza, że nie trzeba rozróżniać biegunów dodatnich i ujemnych. Po wykonaniu połączeń należy zabezpieczyć terminale połączeniowe i podłączyć zasilanie.
Obsługa monitora wewnętrznego

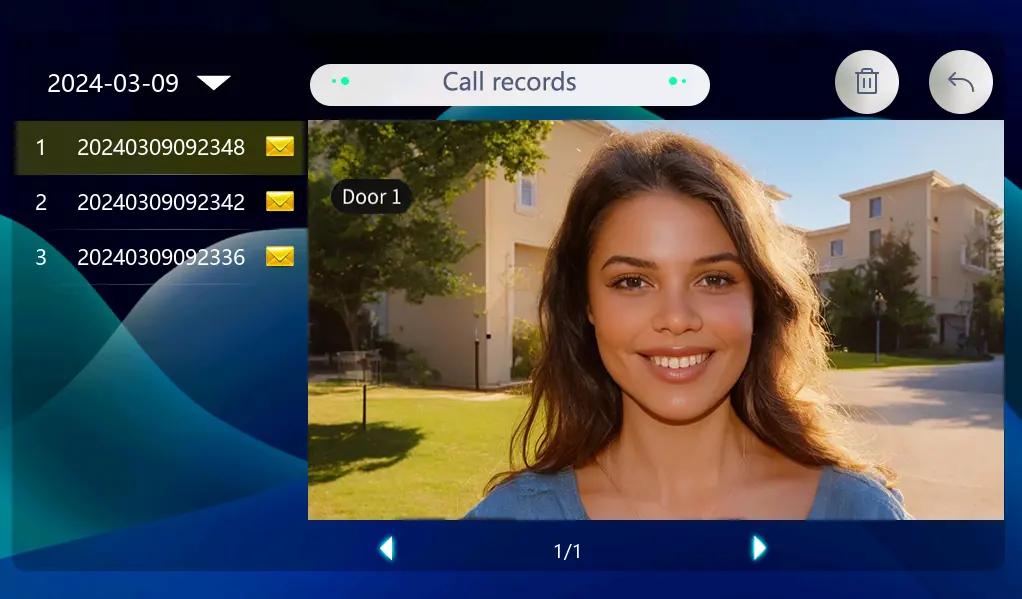

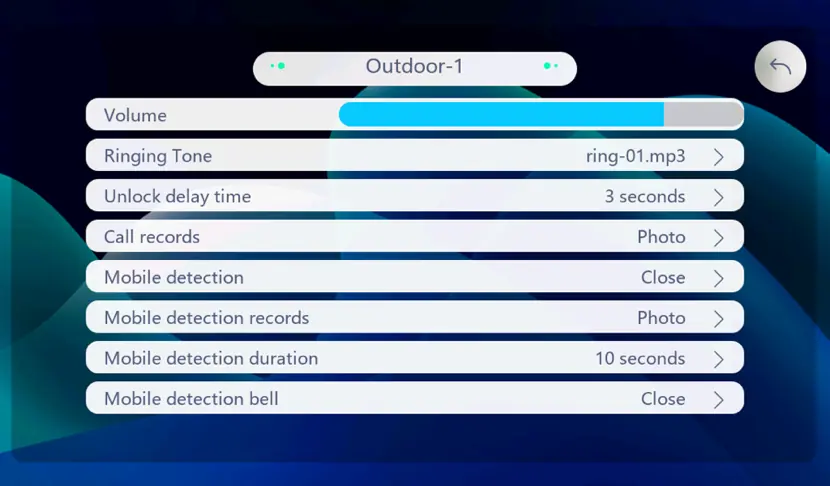

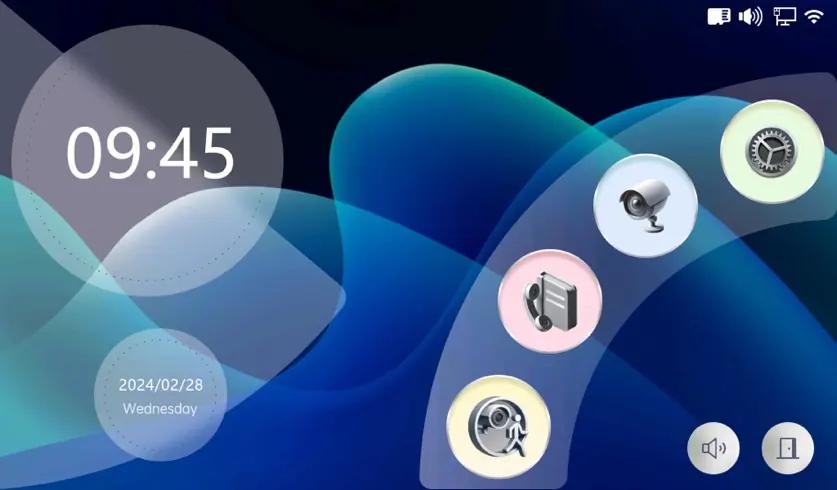

Monitor posiada ekran dotykowy z głównym interfejsem, z którego można uzyskać dostęp do ustawień systemu, podglądu na żywo, rejestrów połączeń oraz zarządzania kartami dostępu. W ustawieniach systemu można skonfigurować m.in. głośność, dzwonki, czas opóźnienia odblokowania, detekcję ruchu oraz połączenie Wi-Fi.
Konfiguracja aplikacji Tuya
Aby korzystać z funkcji zdalnych, należy pobrać aplikację "Tuya Smart" lub "Smart Life". Po zarejestrowaniu konta i utworzeniu rodziny, można dodać urządzenie, skanując kod QR wyświetlany na monitorze w zakładce WLAN. Aplikacja umożliwia zdalne odbieranie połączeń, podgląd obrazu, otwieranie zamka oraz zarządzanie użytkownikami.
Zarządzanie kartami dostępu

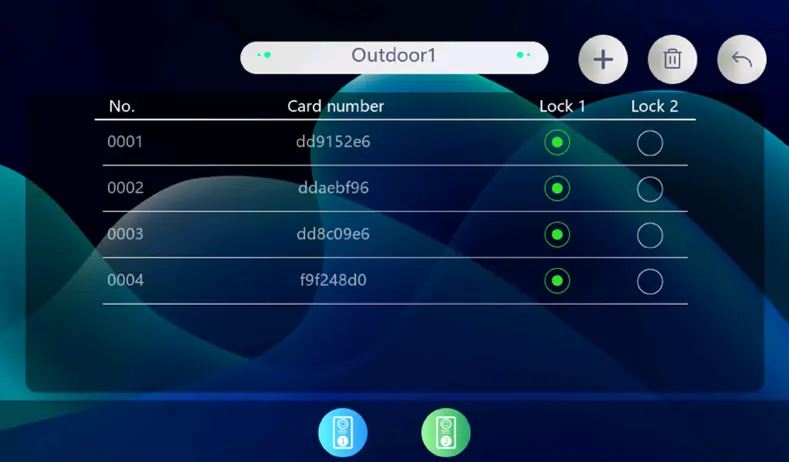

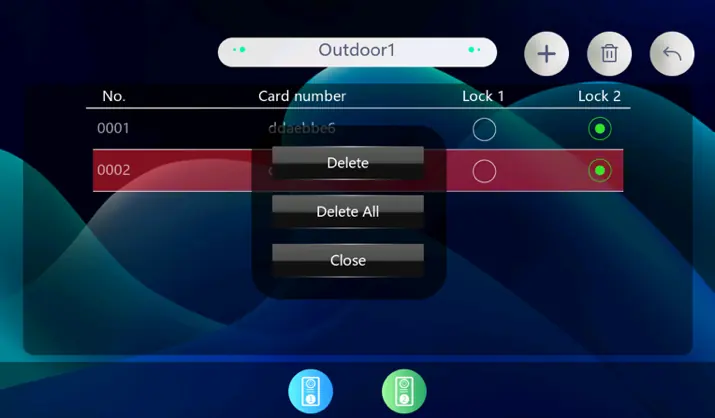

System umożliwia dodawanie i usuwanie kart dostępu bezpośrednio z poziomu monitora w zakładce zarządzania kartami. Proces wymaga przejścia w stan odczytu karty i przyłożenia jej do stacji zewnętrznej.
Rozwiązywanie problemów
W przypadku, gdy urządzenie przejdzie w tryb offline, aplikacja otrzyma powiadomienie po 30 minutach (w przypadku urządzeń o niskim poborze mocy czas ten może wynosić 8 godzin). Użytkownicy współdzieleni nie mają uprawnień do zdalnego odblokowywania drzwi; funkcja ta jest zarezerwowana dla członków rodziny.
Praktyczna pomoc
Typowe problemy
Brak możliwości odblokowania drzwi przez użytkownika współdzielonego
Użytkownicy współdzieleni nie mają uprawnień do odblokowywania. Funkcja ta jest dostępna tylko dla członków rodziny dodanych w zarządzaniu domem.
Urządzenie jest offline
Urządzenie wysyła powiadomienie do aplikacji po 30 minutach bycia offline. Sprawdź połączenie Wi-Fi monitora.
Przed użyciem
- Sprawdź, czy miejsce montażu jest osłonięte przed deszczem i bezpośrednim słońcem.
- Upewnij się, że masz odpowiednie narzędzia (wkrętak, wiertarka).
- Pobierz aplikację Tuya Smart lub Smart Life na telefon.
- Upewnij się, że monitor jest w zasięgu sieci Wi-Fi.
Parametry w praktyce
- Wysokość montażu
- 1.4 - 1.7 metra nad ziemią dla optymalnego kąta widzenia kamery.
- Czas opóźnienia odblokowania
- Możliwość ustawienia czasu od 1 do 10 sekund.
Ilustracje i schematy

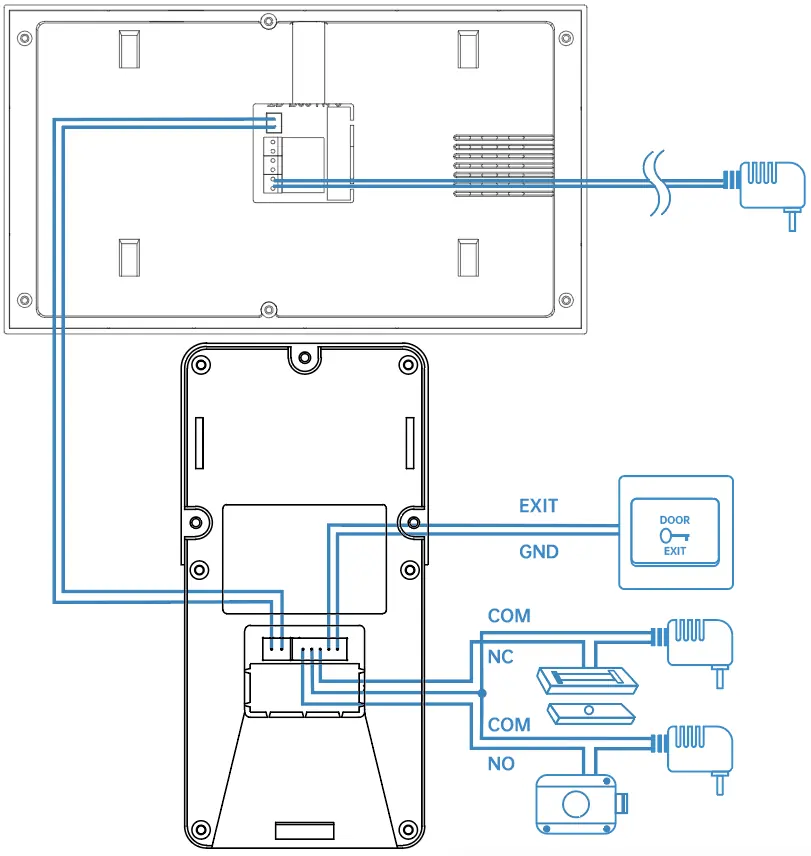

- Schemat połączeń pokazuje bezpośrednie połączenie stacji zewnętrznej z monitorem oraz opcjonalne podłączenie przycisku wyjścia i zamka elektrycznego.
Zgodność modelu
- Współpracuje z aplikacjami Tuya Smart oraz Smart Life.
- Wymaga sieci Wi-Fi do zdalnej obsługi.
