Instrukcja obsługi oprawy LED Linear High Bay
Przewodnik instalacji i obsługi oprawy LED Linear High Bay. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody, skonfigurować ściemnianie 0-10V oraz ustawić temperaturę barwową.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oprawa LED Linear High Bay wymaga montażu przez wykwalifikowanego elektryka. Podłączenie obejmuje przewody zasilające (L, N, G) oraz opcjonalnie przewody ściemniania 0-10V. Temperaturę barwową można regulować przełącznikiem na obudowie. str. 1, 2
Najważniejsze czynności
- Podłączenie elektryczne str. 1
- Regulacja temperatury barwowej str. 2
Problemy i rozwiązania
Niewłaściwe działanie oprawy
Jeśli nie używasz ściemniania, upewnij się, że przewody ściemniania są odizolowane i zabezpieczone.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 120-277V | Zakres napięcia zasilania | str. 1 |
| Temperatura barwowa | 4000K / 5000K | Regulowana temperatura barwowa | str. 2 |
Gdzie szukać w PDF
- Instrukcje instalacji i schemat okablowania str. 1
- Dodatkowe opcje montażu i regulacja CCT str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa LED Linear High Bay jest przeznaczona do pracy z napięciem 120-277V. Instalacja oraz serwisowanie urządzenia muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Oprawa jest odpowiednia do stosowania w miejscach suchych i wilgotnych.
Instalacja i montaż
Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne. Należy zachować ostrożność, aby nie uszkodzić przewodów o ostre krawędzie metalowych elementów.
Standardowy montaż na łańcuchu
- Wyjmij oprawę z opakowania i sprawdź, czy nie jest uszkodzona.
- Zainstaluj łańcuch w dostarczonym wieszaku przewodowym.
- Zabezpiecz drugi koniec łańcucha do konstrukcji nośnej za pomocą osprzętu o odpowiedniej wytrzymałości.
- Zainstaluj wieszak przewodowy z boku górnego kanału LED, upewniając się, że jest w pełni osadzony w otworach bocznych.
Dodatkowe opcje montażu
Instrukcja przewiduje również montaż na linkach (Cable Mount) oraz montaż zwisowy (Pendent Mount). Elementy te są sprzedawane oddzielnie.
Podłączenie elektryczne
Podłączenie należy wykonać zgodnie z poniższym schematem:
- Czarny: Faza (Line)
- Biały: Neutralny (Neutral)
- Zielony: Uziemienie (Ground)
Oprawa posiada funkcję ściemniania 0-10V. Przewody sterujące to fioletowy (Dim+) oraz różowy lub szary (Dim-). Jeśli funkcja ściemniania nie jest używana, przewody te muszą być odizolowane i zabezpieczone oddzielnie, aby uniknąć awarii oprawy i utraty gwarancji.
Regulacja temperatury barwowej (Tone-Select)
Wybrane modele posiadają przełącznik suwakowy umieszczony z boku obudowy sterownika, umożliwiający wybór temperatury barwowej:
- Przesuń przełącznik w lewo lub w prawo, aby wybrać między 4000K a 5000K.
Praktyczna pomoc
Typowe problemy
Niewłaściwe działanie oprawy lub utrata gwarancji
Upewnij się, że przewody ściemniania (0-10V) są zabezpieczone (zaślepione), jeśli nie są podłączone do układu sterowania.
Uszkodzenie przewodów podczas instalacji
Nie narażaj przewodów na kontakt z krawędziami blachy lub innymi ostrymi przedmiotami.
Przed użyciem
- Wyłącz zasilanie elektryczne przed instalacją lub serwisem.
- Sprawdź, czy napięcie zasilania jest zgodne z informacjami na etykiecie oprawy.
- Upewnij się, że używasz wykwalifikowanego elektryka.
- Sprawdź, czy osprzęt montażowy jest przystosowany do obciążenia oprawy.
- Usuń wszelkie pozostałości i odciski palców z oprawy i soczewki po montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością za pomocą niskonapięciowego sygnału.
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie zasilania (L, N, G) oraz przewodów sterujących ściemnianiem (Dim+, Dim-).

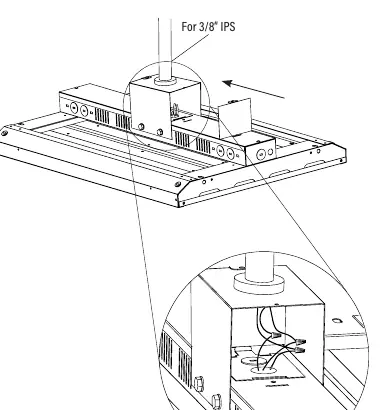

- Rysunki montażowe ilustrują sposób zawieszenia oprawy na łańcuchu, linkach oraz rurze (pendent).
Zgodność modelu
- Oprawa odpowiednia do miejsc suchych i wilgotnych.
- Wymagane przewody zasilające o odporności termicznej minimum 90°C.
