Instrukcja montażu oprawy LED Linear High Bay
Praktyczny przewodnik instalacji oprawy LED Linear High Bay 120-277V. Dowiedz się, jak bezpiecznie zamontować oświetlenie, podłączyć przewody oraz skonfigurować ściemnianie 0-10V.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oprawa LED Linear High Bay wymaga podłączenia do zasilania 120-277V zgodnie ze schematem (czarny-faza, biały-neutralny, zielony-uziemienie). W przypadku braku sterowania ściemnianiem, przewody sterujące (fioletowy i różowy/szary) muszą być zabezpieczone. str. 1
Najważniejsze czynności
- Odłącz zasilanie przed instalacją. str. 1
- Zabezpiecz przewody ściemniania, jeśli nie są używane. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 120-277V | Obsługiwany zakres napięcia zasilania | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji i schemat połączeń str. 1
- Dodatkowe opcje montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji oprawy LED Linear High Bay zasilanej napięciem 120-277V. Montaż oraz serwisowanie urządzenia powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi.
Zasady bezpieczeństwa
- Przed przystąpieniem do instalacji lub konserwacji należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpieczników.
- Oprawa jest przeznaczona do pracy w suchych lub wilgotnych lokalizacjach.
- Należy unikać bezpośredniego patrzenia w źródło światła, gdy jest włączone.
- Wszystkie połączenia elektryczne muszą być zabezpieczone atestowanymi złączami przewodów (UL approved).
- Nie należy modyfikować ani tworzyć otworów w obudowie urządzenia.
Instalacja oprawy
Przed montażem należy sprawdzić urządzenie pod kątem uszkodzeń transportowych. Oprawa oferuje trzy główne metody montażu:
- Montaż na łańcuchu (Standard): Należy zainstalować łańcuch w dostarczonym wieszaku drucianym, a drugi koniec zabezpieczyć do konstrukcji nośnej o odpowiedniej wytrzymałości. Wieszaki należy wpiąć w boczne otwory górnego kanału LED.

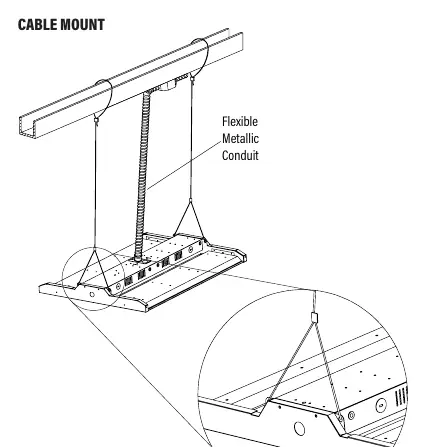

- Montaż na linkach (Cable Mount): Opcjonalna metoda montażu (akcesoria sprzedawane oddzielnie).

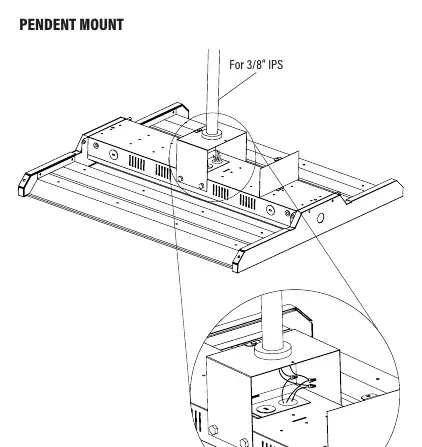

- Montaż na zawieszeniu (Pendent Mount): Opcjonalna metoda montażu (akcesoria sprzedawane oddzielnie).
Podłączenie elektryczne
Schemat połączeń elektrycznych jest następujący:
- Przewód czarny: Faza (Line)
- Przewód biały: Neutralny (Neutral)
- Przewód zielony: Uziemienie (Ground)
Ściemnianie 0-10V: Urządzenie posiada przewody do ściemniania (fioletowy - Dim+ oraz różowy/szary - Dim-). Jeśli funkcja ściemniania nie jest wykorzystywana, przewody te muszą zostać odizolowane i zabezpieczone oddzielnie, aby uniknąć nieprawidłowego działania oprawy i utraty gwarancji.
Konserwacja
Po zakończeniu instalacji należy oczyścić oprawę i soczewkę z pozostałości oraz odcisków palców. Przed uruchomieniem należy sprawdzić stabilność wszystkich elementów montażowych.
Praktyczna pomoc
Typowe problemy
Nieprawidłowe działanie oprawy
Upewnij się, że przewody ściemniania 0-10V (fioletowy i różowy/szary) są zabezpieczone (zaślepione), jeśli nie są podłączone do sterownika.
Ryzyko uszkodzenia przewodów
Nie wystawiaj przewodów na kontakt z krawędziami blachy lub ostrymi przedmiotami.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z informacjami na etykiecie oprawy.
- Upewnij się, że zasilanie jest odłączone przed rozpoczęciem prac.
- Zweryfikuj, czy konstrukcja nośna wytrzyma ciężar oprawy.
- Upewnij się, że posiadasz atestowane złącza przewodów (UL approved).
- Sprawdź, czy wieszaki są w pełni osadzone w otworach bocznych.
Parametry w praktyce
- 0-10V Dimming
- Standard sterowania jasnością za pomocą niskonapięciowego sygnału.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania sieciowego (L, N, G) oraz oddzielne wyprowadzenie przewodów sterujących ściemnianiem.
- Rysunki montażowe ilustrują sposób mocowania wieszaków w kanałach bocznych oprawy.
Zgodność modelu
- Przewody ściemniania mogą być oznaczone kolorem szarym (starsze) lub różowym (nowe zgodnie z NEMA).
- Akcesoria do montażu na linkach i zawieszeniu są sprzedawane oddzielnie.
