Instrukcja obsługi głośników stereo RetroSound
Szybki przewodnik instalacji i obsługi głośników stereo RetroSound. Dowiedz się, jak bezpiecznie zamontować głośniki, podłączyć przewody, usunąć maskownice oraz sprawdź specyfikacje techniczne dla różnych modeli.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji głośników stereo marki RetroSound. Przed przystąpieniem do prac montażowych należy bezwzględnie odłączyć ujemny biegun akumulatora, aby uniknąć ryzyka uszkodzenia sprzętu, pożaru lub obrażeń. Instalacja wymaga podstawowych narzędzi warsztatowych i zachowania ostrożności przy wierceniu otworów w pojeździe.
Elementy zestawu
W opakowaniu znajdują się:
- Dwa głośniki
- Dwie maskownice (w wybranych modelach)
- Dwa zestawy przewodów głośnikowych
- Zestaw montażowy (śruby i spinki montażowe)
Instalacja głośników
Proces montażu składa się z następujących kroków:
- Określenie miejsca montażu: Upewnij się, że wybrane miejsce jest wystarczająco duże dla średnicy głośnika i posiada odpowiednią głębokość montażową. W przypadku drzwi sprawdź, czy głośnik nie koliduje z mechanizmem szyb lub zamków.
- Prowadzenie przewodów: Poprowadź przewody przed montażem głośników. Unikaj ostrych krawędzi, które mogą uszkodzić izolację. Używaj gumowych przelotek przy przechodzeniu przez metalowe panele.
- Wycinanie otworów: Użyj głośnika lub maskownicy jako szablonu do zaznaczenia otworów. Wywierć otwory wiertłem 1/8 cala.
- Podłączenie: Podłącz przewody do terminali głośnika (patrz sekcja Podłączenie przewodów).
- Montaż: Umieść głośnik w otworze. Jeśli to konieczne, użyj dołączonych spinek montażowych (speed clips) przed przykręceniem śrub.
- Zakończenie: Dokręć śruby z wyczuciem, aby głośnik był stabilny, ale nie przekręć ich. Na koniec załóż maskownicę.
Podłączenie przewodów
Głośniki posiadają dwa terminale: mniejszy (ujemny) oraz większy (dodatni). Należy upewnić się, że przewód ujemny jest podłączony do terminala ujemnego (-), a przewód dodatni do terminala dodatniego (+). Używaj wysokiej jakości złączy, aby zminimalizować straty sygnału.

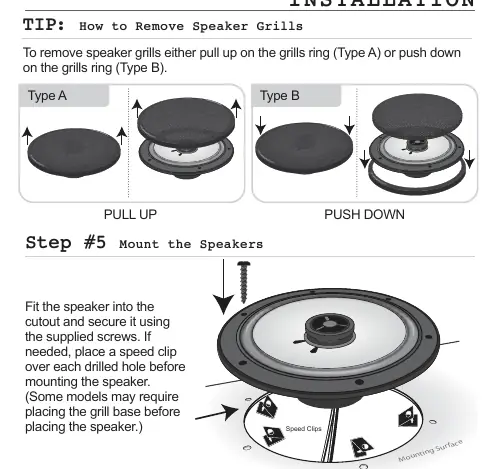

Demontaż maskownic
W zależności od modelu, maskownice można zdjąć na dwa sposoby:
- Typ A: Pociągnij pierścień maskownicy do góry.
- Typ B: Dociśnij pierścień maskownicy w dół.
Dane techniczne
Instrukcja zawiera szczegółową tabelę specyfikacji dla modeli takich jak S-42, S-52, S-412, S-62 oraz serii Premium (R-352N, R-452N, R-463N, R-483N, R-525N, R-652N, R-693N). Tabela obejmuje parametry takie jak średnica nominalna, impedancja, pasmo przenoszenia, czułość, moc (RMS/Peak) oraz głębokość montażowa.
Gwarancja
Produkt objęty jest roczną gwarancją producenta na wady materiałowe i wykonawcze. W przypadku problemów należy skontaktować się z pomocą techniczną pod adresem [email protected] lub numerem telefonu 888.325.1555 w celu uzyskania numeru autoryzacji zwrotu (RA). Gwarancja nie obejmuje uszkodzeń powstałych w wyniku niewłaściwej instalacji, wypadków lub modyfikacji.
Informacje o producencie
RetroSound
Praktyczna pomoc
Typowe problemy
Głośnik nie mieści się w otworze montażowym
Sprawdź nominalną średnicę i głębokość montażową dla swojego modelu w tabeli specyfikacji na stronie 5 instrukcji.
Ryzyko uszkodzenia instalacji pojazdu podczas wiercenia
Przed wierceniem dokładnie sprawdź obszar pod kątem przewodów elektrycznych, przewodów hamulcowych, paliwowych oraz zbiornika paliwa.
Trzaski lub słaba jakość dźwięku
Upewnij się, że użyto wysokiej jakości złączy i że przewody nie są prowadzone przez ostre krawędzie bez zabezpieczenia (gumowych przelotek).
Przed użyciem
- Odłącz ujemny (-) biegun akumulatora przed rozpoczęciem prac.
- Przygotuj narzędzia: śrubokręt krzyżakowy, wiertarkę, wiertło 1/8 cala, ściągacz izolacji, zaciskarkę.
- Sprawdź, czy miejsce montażu nie koliduje z mechanizmami drzwi (szyby, zamki).
- Upewnij się, że przewody nie są prowadzone na zewnątrz pojazdu.
- Zabezpiecz przewody przechodzące przez metalowe panele za pomocą gumowych przelotek.
Parametry w praktyce
- Nominal Diameter
- Średnica głośnika w calach, określająca wymagany otwór montażowy.
- Mounting Depth
- Głębokość montażowa wymagana do poprawnego osadzenia magnesu głośnika.
- Power Handling (RMS/Peak)
- Moc znamionowa (RMS) i szczytowa (Peak) głośnika w watach.
Ilustracje i schematy
- Schemat podłączenia: Głośnik posiada dwa terminale – mniejszy (ujemny) i większy (dodatni).
- Demontaż maskownic: Typ A wymaga pociągnięcia pierścienia do góry, Typ B wymaga dociśnięcia pierścienia w dół.
Zgodność modelu
- Instrukcja dotyczy wielu modeli głośników RetroSound (S-series oraz R-series). Sprawdź specyfikację dla konkretnego modelu.
- Niektóre modele wymagają założenia bazy maskownicy przed montażem głośnika.
