Niniejszy dokument stanowi skróconą instrukcję instalacji i obsługi panelu radia RetroSound Newport (model 068NEWM1B). Instrukcja obejmuje procedurę montażu mechanicznego panelu do silnika radia oraz opis podstawowych funkcji sterowania i konfiguracji ustawień systemowych.
Zawartość zestawu
- Panel radia Newport
- Wałki sterujące
- Pokrętła
- Elementy montażowe (śruby, podkładki, nakrętki, dystanse)
Instalacja
- Podłącz kabel taśmowy z silnika radia do panelu.
- Przymocuj panel do silnika radia za pomocą czterech małych śrub.
- Ustawiając panel przodem do siebie, podłącz górny wałek sterujący do lewej strony silnika radia.
- Podłącz dolny wałek sterujący do prawej strony silnika radia.
- Nałóż metalowy dystans na każdy wałek i wsuń je w panel.
- Nałóż biały plastikowy dystans oraz cienką metalową podkładkę na wałek, a następnie zabezpiecz nakrętką wałka. Uwaga: Nie dokręcaj zbyt mocno.
- Zainstaluj najpierw tylne pokrętło, a następnie przednie.
- Upewnij się, że tylny wspornik (backstrap) jest bezpiecznie zamontowany.

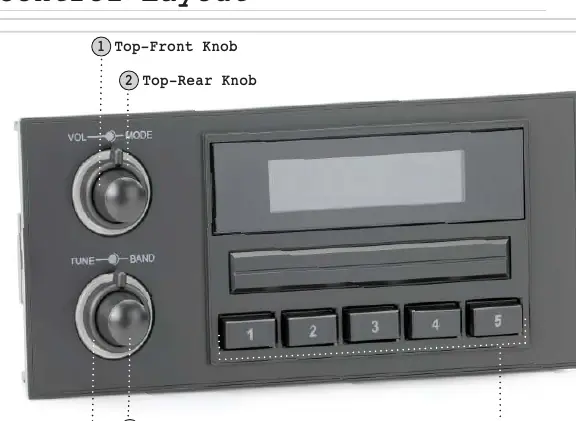

Układ sterowania
- 1: Top-Front Knob – Pokrętło przednie górne (włączanie/wyłączanie, głośność, EQ).
- 2: Top-Rear Knob – Pokrętło tylne górne (wybór źródła).
- 3: Bottom-Front Knob – Pokrętło przednie dolne (strojenie, wyciszanie, nawigacja w menu).
- 4: Bottom-Rear Knob – Pokrętło tylne dolne (zmiana pasm radiowych).
- 5: Preset Buttons – Przyciski pamięci stacji.
Podstawowa obsługa
- Włączanie/Wyłączanie: Naciśnij pokrętło (1), aby włączyć. Przytrzymaj pokrętło (1), aby wyłączyć.
- Głośność: Obracaj pokrętło (1).
- Wybór źródła: Obracaj pokrętło (2) zgodnie z ruchem wskazówek zegara.
- Strojenie: Obracaj pokrętło (3).
- Wyciszanie: Naciśnij pokrętło (3).
Ustawienia zaawansowane
Aby wejść w menu ustawień, należy użyć pokrętła (3):
- Korektor (EQ): Naciśnij pokrętło (1), aby wejść w menu Tone Control. Naciśnij ponownie, aby wybrać ustawienie, obracaj, aby zmienić wartość.
- Zegar (CLK): Przytrzymaj pokrętło (3), aż zobaczysz CLK. Naciśnij, aby wybrać. Obracaj, aby ustawić godziny, naciśnij ponownie, aby przejść do minut.
- Kolor wyświetlacza: Przytrzymaj pokrętło (3), wybierz SCAN, a następnie obracaj, aby zmienić kolory.
- Dźwięk przycisków (Beep): Przytrzymaj pokrętło (3), wybierz BEEP ON/OFF i zatwierdź wybór.
Programowanie stacji
- Dostrój radio do wybranej stacji.
- Przytrzymaj wybrany przycisk presetu (5) przez dwie sekundy.
- Aby przywołać stację, naciśnij krótko odpowiedni przycisk presetu (5).
Informacje o producencie
RetroSound
Praktyczna pomoc
Typowe problemy
Radio nie włącza się
Sprawdź, czy kabel taśmowy jest poprawnie podłączony między panelem a silnikiem radia.
Pokrętła nie pasują lub są luźne
Upewnij się, że użyłeś odpowiednich podkładek i dystansów zgodnie z instrukcją montażu. Nie dokręcaj nakrętek zbyt mocno.
Nie można zapisać stacji radiowej
Po dostrojeniu do stacji, przytrzymaj przycisk presetu (5) przez pełne dwie sekundy.
Przed użyciem
- Sprawdź zawartość zestawu (panel, wałki, pokrętła, elementy montażowe).
- Upewnij się, że posiadasz kompatybilny silnik radia RetroSound.
- Przygotuj śrubokręt do montażu.
- Upewnij się, że logo RetroSound na wsporniku jest skierowane do góry.
Parametry w praktyce
- Top-Front Knob (1)
- Główne pokrętło sterujące: włączanie, głośność, dostęp do menu EQ.
- Bottom-Front Knob (3)
- Pokrętło strojenia i nawigacji w menu systemowym (zegar, kolor, dźwięk).
- Preset Buttons (5)
- Przyciski do szybkiego wyboru zapisanych stacji radiowych.
Ilustracje i schematy

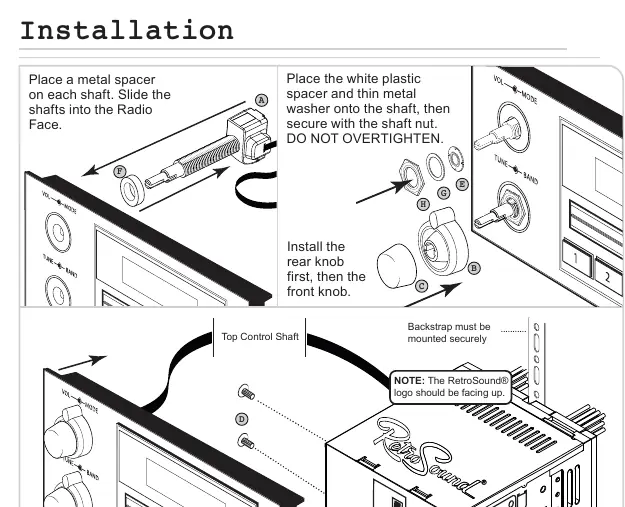

- Schemat instalacji pokazuje kolejność montażu wałków, podkładek i pokręteł na panelu.
- Rysunek połączeń wskazuje na konieczność podłączenia kabla taśmowego do silnika radia.
Zgodność modelu
- Produkt wymaga dedykowanego silnika radia RetroSound.
- Niektóre funkcje (np. zmiana koloru) mogą nie być dostępne w zależności od modelu silnika radia.
