Niniejszy dokument jest skróconą instrukcją obsługi panelu radia samochodowego RetroSound Denver (model 068DENM1BB). Przewodnik zawiera kluczowe informacje dotyczące fizycznego montażu panelu do silnika radia (Radio Motor), podłączenia przewodów oraz podstawowej obsługi funkcji audio i ustawień systemowych.
Instalacja panelu
Przed montażem upewnij się, że posiadasz wszystkie elementy zestawu. Instalacja wymaga połączenia panelu z jednostką główną (Radio Motor):
- Podłącz kabel taśmowy z silnika radia do panelu przedniego.
- Przymocuj panel do silnika radia za pomocą czterech małych śrub.
- Jeśli jest to wymagane dla poprawnego dopasowania w desce rozdzielczej, użyj dołączonej uszczelki 248 przed instalacją radia w desce.
- Upewnij się, że wspornik montażowy (backstrap) jest bezpiecznie zamocowany.
Układ sterowania
Panel wyposażony jest w zestaw pokręteł i przycisków:
- 1: Left-Front Knob – Włączanie/wyłączanie, głośność, korektor (EQ).
- 2: Left-Rear Knob – Zmiana trybów źródła (Source Modes).
- 3: Right-Front Knob – Strojenie (Tune), wyciszanie (Mute), ustawienia systemowe.
- 4: Right-Rear Knob – Zmiana pasm radiowych.
- 5: Preset Buttons – Przyciski pamięci stacji radiowych.
Podstawowa obsługa
Urządzenie obsługuje się poprzez obracanie lub naciskanie odpowiednich pokręteł:
- Włączanie/Wyłączanie: Naciśnij pokrętło Left-Front (1), aby włączyć. Naciśnij i przytrzymaj, aby wyłączyć.
- Głośność: Obracaj pokrętło Left-Front (1).
- Strojenie: Obracaj pokrętło Right-Front (3).
- Wyciszanie: Naciśnij pokrętło Right-Front (3).
- Korektor (EQ): Naciśnij pokrętło Left-Front (1), aby wejść w menu tonów. Obracaj, aby dostosować ustawienia.
- Ustawienia systemowe (Zegar, Kolor, Sygnał dźwiękowy): Naciśnij i przytrzymaj pokrętło Right-Front (3), aby wejść w menu ustawień. Obracaj, aby wybrać opcję (CLK, SCAN, BEEP), naciśnij, aby zatwierdzić i dostosować.
Programowanie stacji radiowych
Aby zapisać stację w pamięci:
- Dostrój radio do wybranej stacji.
- Naciśnij i przytrzymaj wybrany przycisk pamięci (5) przez dwie sekundy.
- Aby przywołać zapisaną stację, naciśnij krótko odpowiedni przycisk pamięci (5).
Informacje o producencie
RetroSound
Praktyczna pomoc
Typowe problemy
Radio nie włącza się
Sprawdź, czy kabel taśmowy jest poprawnie podłączony między panelem a silnikiem radia.
Panel nie pasuje idealnie do deski rozdzielczej
Zastosuj dołączoną uszczelkę 248 przed montażem radia w desce rozdzielczej.
Przed użyciem
- Sprawdź zawartość zestawu (panel, wałki, śruby, uszczelka).
- Upewnij się, że posiadasz kompatybilny silnik radia (Radio Motor).
- Przygotuj miejsce montażowe w desce rozdzielczej pojazdu.
Ilustracje i schematy

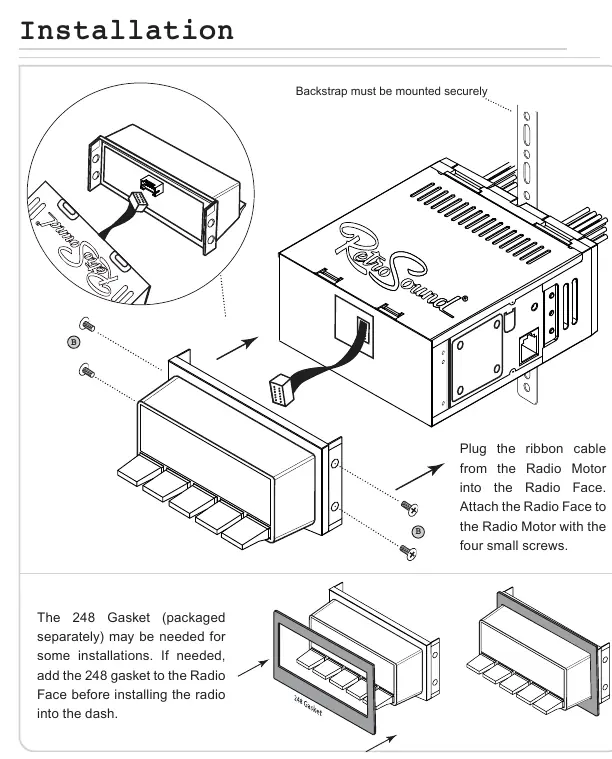

- Schemat instalacji pokazuje sposób podłączenia kabla taśmowego oraz montażu panelu do silnika radia za pomocą śrub.
- Rysunek układu sterowania identyfikuje funkcje poszczególnych pokręteł i przycisków.
Zgodność modelu
- Niektóre funkcje, takie jak zmiana koloru wyświetlacza, mogą nie być dostępne we wszystkich modelach radia.
