Niniejszy dokument stanowi skróconą instrukcję montażu wałków sterujących oraz podstawowy przewodnik obsługi radia samochodowego RetroSound Redondo RS M2B. Instrukcja obejmuje proces instalacji mechanicznej oraz konfigurację funkcji radia.
Montaż wałków sterujących
Proces instalacji wałków sterujących wymaga wykonania następujących kroków:
- Przymocuj wsporniki InfiniMount do silnika radia za pomocą ośmiu małych śrub.
- Umieść nakrętkę wałka (Shaft Nut) oraz podkładkę (Shaft Washer) na każdym wałku sterującym przed włożeniem ich we wsporniki InfiniMount.
- Głębokość i wysokość wałka sterującego można regulować w razie potrzeby.
- Po osadzeniu wałków, zabezpiecz każdy z nich nakrętką i podkładką, a następnie podłącz przewody do boku silnika radia.
- W razie potrzeby użyj opcjonalnego osprzętu do montażu radia w desce rozdzielczej.
Układ sterowania
Radio wyposażone jest w zestaw pokręteł i przycisków:
- 1: Lewe przednie pokrętło (zasilanie, głośność, EQ).
- 2: Lewe tylne pokrętło (wybór źródła).
- 3: Prawe przednie pokrętło (strojenie, wyciszanie, ustawienia systemowe).
- 4: Prawe tylne pokrętło (zmiana pasm radiowych).
- 5: Przyciski presetów (zapisywanie i przywoływanie stacji).
Podstawowa obsługa
- Włączanie/Wyłączanie: Naciśnij lewe przednie pokrętło (1), aby włączyć. Przytrzymaj, aby wyłączyć.
- Głośność: Obracaj lewe przednie pokrętło (1).
- Wybór źródła: Obracaj lewe tylne pokrętło (2) zgodnie z ruchem wskazówek zegara.
- Zmiana pasm: Obracaj prawe tylne pokrętło (4) przeciwnie do ruchu wskazówek zegara.
- Strojenie: Obracaj prawe przednie pokrętło (3).
- Wyciszanie: Naciśnij prawe przednie pokrętło (3).
Ustawienia systemowe i dźwięk
Dostęp do menu ustawień uzyskuje się poprzez interakcję z pokrętłami:
- Korektor (EQ): Naciśnij lewe przednie pokrętło (1), aby wejść w menu tonów. Obracaj, aby dostosować ustawienia.
- Zegar (CLK): Przytrzymaj prawe przednie pokrętło (3), aby wejść w ustawienia systemowe. Obracaj, aż pojawi się CLK, naciśnij, aby wybrać. Ustaw godziny i minuty, obracając pokrętłem.
- Kolor wyświetlacza: W menu ustawień systemowych wybierz opcję SCAN, aby przeglądać kolory.
- Sygnał dźwiękowy (Beep): W menu ustawień systemowych wybierz BEEP ON/OFF.
Obsługa radia
Aby zapisać stację radiową, dostrój ją, a następnie naciśnij i przytrzymaj wybrany przycisk presetu (5) przez dwie sekundy. Aby przywołać zapisaną stację, naciśnij odpowiedni przycisk presetu (5).
Informacje o producencie
RetroSound
Praktyczna pomoc
Typowe problemy
Radio nie włącza się
Naciśnij lewe przednie pokrętło (1).
Nie można zapisać stacji radiowej
Po dostrojeniu stacji przytrzymaj przycisk presetu (5) przez dwie sekundy.
Brak dostępu do ustawień zegara lub EQ
Upewnij się, że używasz odpowiedniego pokrętła (lewe przednie dla EQ, prawe przednie dla zegara) i wykonujesz odpowiednią akcję (naciśnięcie lub przytrzymanie).
Przed użyciem
- Upewnij się, że wsporniki InfiniMount są przykręcone do silnika radia.
- Sprawdź, czy podkładki i nakrętki są poprawnie umieszczone na wałkach sterujących.
- Zweryfikuj, czy wałki są wpięte w bok silnika radia.
- Upewnij się, że używasz opcjonalnego osprzętu, jeśli wymaga tego montaż w desce rozdzielczej.
Parametry w praktyce
- Left-Front Knob (1)
- Główne pokrętło sterujące zasilaniem, głośnością i korektorem dźwięku.
- Right-Front Knob (3)
- Pokrętło strojenia, wyciszania oraz dostępu do menu systemowego (zegar, kolor, beep).
- Preset Buttons (5)
- Przyciski służące do szybkiego zapisu i wyboru ulubionych stacji radiowych.
Ilustracje i schematy

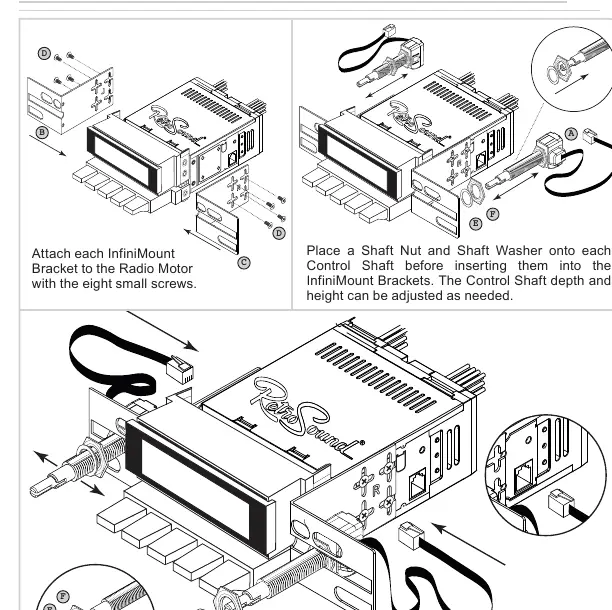

- Schemat montażu pokazuje kolejność nakładania podkładek i nakrętek na wałki sterujące przed ich montażem w wspornikach InfiniMount.
Zgodność modelu
- Niektóre funkcje opisane w instrukcji mogą nie być dostępne w zależności od konkretnego modelu radia.
