Instrukcja obsługi reflektora scenicznego ROBE ROBIN LEDBeam 150Q

Najważniejsze informacje z instrukcji

Reflektor ROBE ROBIN LEDBeam 150Q jest urządzeniem przeznaczonym wyłącznie do użytku profesjonalnego wewnątrz pomieszczeń. Urządzenie należy do klasy ochrony I, co oznacza, że musi być podłączone do gniazda z uziemieniem. Ze względu na ryzyko uszkodzenia wzroku, nie należy patrzeć bezpośrednio w wiązkę światła z bliskiej odległości.

Instalacja i montaż

Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie można montować bezpośrednio na podłożu lub podwieszać na kratownicy.

• Podłączenie zasilania: Urządzenie posiada zasilacz automatyczny (100-240V, 50-60Hz). Możliwe jest łączenie szeregowe (daisy chain) wielu urządzeń.
• Montaż podwieszany: Należy użyć uchwytu Omega i linki zabezpieczającej, która wytrzyma co najmniej 10-krotność wagi urządzenia.

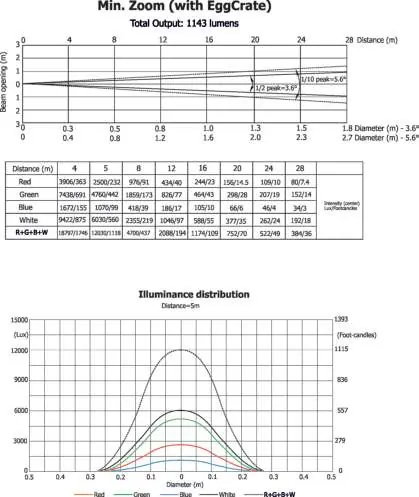

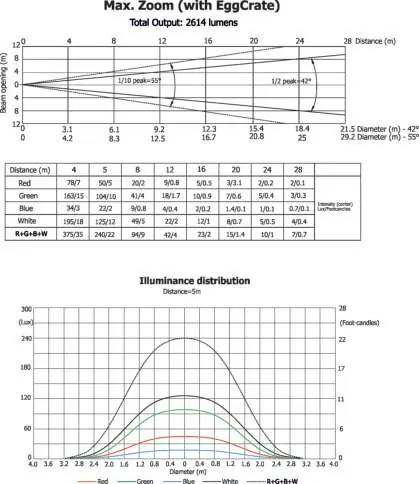

• Akcesoria: Instrukcja opisuje montaż opcjonalnego dyfuzora 2° oraz osłony typu EggCrate. Uwaga: montaż dyfuzora jest procesem jednorazowym, ponieważ śruby wkręcane są w plastik.

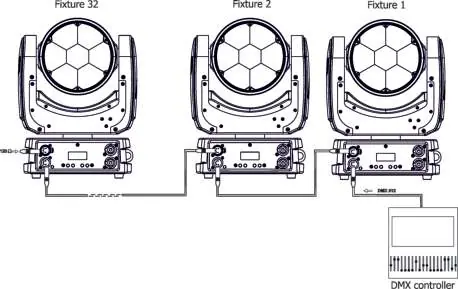

• Połączenie DMX: Używaj ekranowanego kabla typu skrętka przeznaczonego do RS-485 z 5-pinowymi złączami XLR. Na końcu łańcucha DMX należy zastosować terminator (rezystor 120 Ohm).

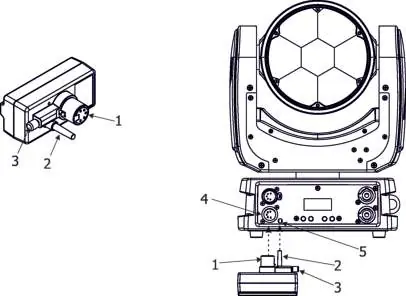

• Bezprzewodowy DMX: Urządzenie obsługuje zewnętrzny moduł bezprzewodowy CRMX (2.4 GHz).

Obsługa i konfiguracja

Urządzenie posiada 2-wierszowy wyświetlacz LCD i 4 przyciski sterujące. Menu pozwala na:

• Adresowanie (DMXA): Ustawienie adresu startowego DMX.
• Osobowość (Pers): Konfigurację trybów pracy, takich jak odwrócenie Pan/Tilt, tryby pracy wentylatorów, krzywe ściemniania oraz ustawienia punktu bieli (White Point 8000K).
• Tryby pracy: Dostępne są tryby testowe (Static, Dynamic) oraz tryb Stand-alone z możliwością edycji programów użytkownika (do 40 kroków).

Konserwacja i serwis

Regularne czyszczenie jest niezbędne dla zachowania wydajności świetlnej. Wnętrze urządzenia należy czyścić odkurzaczem lub sprężonym powietrzem przynajmniej raz w roku. Wentylatory wymagają czyszczenia dwa razy w roku.

Ważne: Do czyszczenia przedniej soczewki nigdy nie używaj alkoholu (etanolu, metanolu, alkoholu izopropylowego), acetonu ani innych agresywnych rozpuszczalników. Używaj wody destylowanej z łagodnym detergentem i miękkiej ściereczki.

Rozwiązywanie problemów

• Short Err: Informuje o zwarciu na płytce LED.
• Tilt Err: Błąd po resecie, sugerujący awarię czujnika magnetycznego lub silnika krokowego.

Dane techniczne

• Źródło światła: 7x RGBW multichip LED.

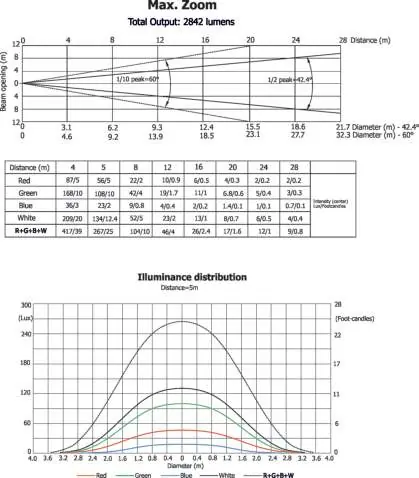

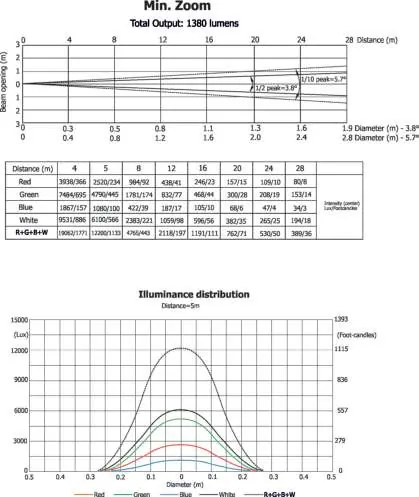

• Zakres zoomu: 3.8°-60°.
• Zasilanie: 100-240V, 50-60Hz.
• Bezpiecznik: T 3.15A.
• Waga: 5.7 kg.
