Instrukcja obsługi butelki próżniowej Rocker PP Heavy-Duty

Przewodnik użytkownika butelek próżniowych Rocker PP Heavy-Duty. Dowiedz się, jak poprawnie instalować, używać, czyścić i sterylizować butelki w autoklawie.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Butelki próżniowe Rocker PP Heavy-Duty służą do bezpiecznego zbierania cieczy w układach próżniowych. Wymagają poprawnego podłączenia rurek do portów LIQ i AIR oraz regularnej konserwacji, w tym sterylizacji bez nakrętki. str. 1, 2

Najważniejsze czynności

Zdejmij nakrętkę przed autoklawowaniem str. 1
Podłącz rurkę do portu LIQ (wlot cieczy) i AIR (wylot powietrza) str. 2

Problemy i rozwiązania

Płyn w pompie

Sprawdź instalację zabezpieczenia przed przepełnieniem w porcie AIR.

str. 1

Konserwacja i reset

Czyszczenie: używaj nieściernych, neutralnych detergentów. str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Autoklawowanie	121-123°C	Temperatura sterylizacji	str. 1

Gdzie szukać w PDF

Specyfikacja i konserwacja str. 1
Instrukcja obsługi i instalacji str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

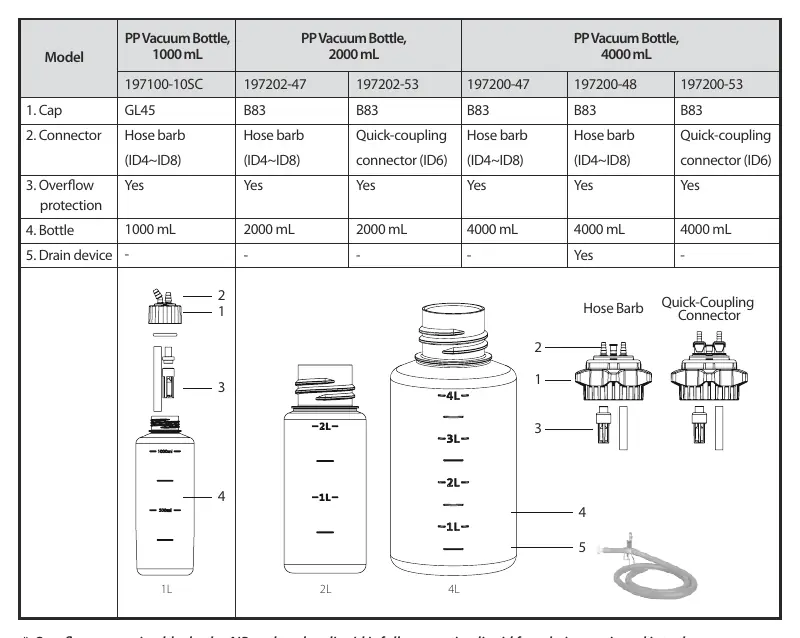

Schemat budowy butelki i identyfikacja części

Strona 1

Strona 2

Najważniejsze informacje

Butelki próżniowe Rocker PP Heavy-Duty są przeznaczone do bezpiecznego zbierania cieczy w układach próżniowych. Przed użyciem należy sprawdzić kompatybilność chemiczną substancji z materiałem PP. Butelki można sterylizować w autoklawie, pod warunkiem zdjęcia nakrętki przed procesem, aby uniknąć deformacji.

Opis urządzenia

Zestaw składa się z butelki, nakrętki, złącza, zabezpieczenia przed przepełnieniem (overflow protection) oraz opcjonalnego urządzenia spustowego. Zabezpieczenie przed przepełnieniem blokuje wylot powietrza, gdy butelka jest pełna, zapobiegając przedostaniu się cieczy do pompy.

Instalacja i obsługa

Zainstaluj rurkę silikonową i zabezpieczenie przed przepełnieniem na nakrętce, odpowiednio w portach oznaczonych jako LIQ (wlot cieczy) i AIR (wylot powietrza).
Dociśnij adapter nakrętki do góry, aby przylegał do nakrętki.
Podłącz port AIR (1) do źródła próżni za pomocą rurki silikonowej.
Podłącz port LIQ (2) do źródła cieczy (np. zestawu do odsysania) za pomocą drugiej rurki silikonowej.
Trzeci otwór w adapterze nakrętki należy zatkać zatyczką, aby zapewnić szczelność. Zatyczkę można usunąć w celu wyrównania ciśnienia.

W przypadku potrzeby sterylizacji ciśnieniowej, do portu nakrętki można włożyć filtr strzykawkowy 0,2 μm.

Konserwacja i czyszczenie

Do czyszczenia butelki używaj nieściernych, neutralnych detergentów.
Butelki można sterylizować w autoklawie w temperaturze 121-123°C (1,0 bar) przez 15-20 minut.
Ważne: Przed autoklawowaniem należy zdjąć nakrętkę z butelki. Rurka gumowa urządzenia spustowego nie nadaje się do autoklawowania.
Nie przechowuj w butelce silnych związków organicznych przez długi czas.

Urządzenie spustowe

Dla modeli wyposażonych w urządzenie spustowe (np. 197200-48):

Podłącz rurkę gumową do złącza spustowego i zabezpiecz ją zaciskiem, aby uszczelnić układ.
Przed spuszczeniem cieczy usuń zatyczkę nakrętki w celu wyrównania ciśnienia.
Zdejmij zacisk lub otwórz złącze spustowe, aby wypuścić zużytą ciecz.

Praktyczna pomoc

Typowe problemy

Butelka ulega deformacji w autoklawie

Przed sterylizacją należy bezwzględnie zdjąć nakrętkę z butelki.

Płyn dostaje się do pompy próżniowej

Upewnij się, że zabezpieczenie przed przepełnieniem (overflow protection) jest poprawnie zainstalowane w porcie AIR.

Przed użyciem

Sprawdź, czy karton transportowy nie jest uszkodzony.
Sprawdź kompletność zestawu zgodnie z listą.
Sprawdź kompatybilność chemiczną substancji z butelką PP.
Upewnij się, że rurki silikonowe są poprawnie podłączone do portów LIQ i AIR.

Parametry w praktyce

Autoklawowanie: 121-123°C, 1.0 bar, 15-20 minut.
Kompatybilność chemiczna: Odpowiednia dla większości chemikaliów o niskim stężeniu.

Ilustracje i schematy

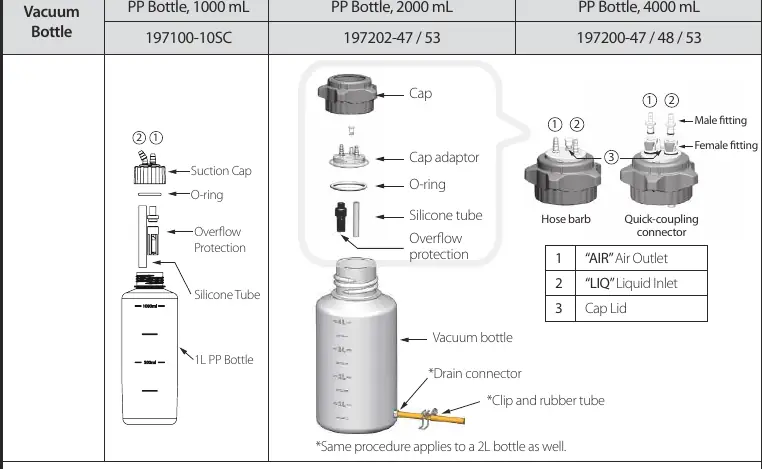

Schemat pokazuje podłączenie rurek do portów LIQ (wlot cieczy) i AIR (wylot powietrza).
Urządzenie spustowe wymaga użycia zacisku na rurce w celu zachowania szczelności.

Zgodność modelu

Rurka gumowa urządzenia spustowego nie jest odporna na autoklawowanie.
Nie przechowuj silnych związków organicznych przez długi czas.
