Instrukcja obsługi wiertarki elektrycznej Ronix 2106B
Szybki przewodnik po wiertarce elektrycznej Ronix 2106B. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, wymieniać wiertła, korzystać z włącznika oraz dbać o konserwację szczotek węglowych.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka Ronix 2106B to narzędzie o mocy 400W z uchwytem kluczykowym. Służy do wiercenia w drewnie (do 25mm) i stali (do 6.5mm). Przed użyciem upewnij się, że wiertło jest dobrze dokręcone, a włącznik znajduje się w pozycji wyłączonej. str. 2
Najważniejsze czynności
- Montaż wiertła (model 2106B) str. 6, 7
- Uruchomienie w trybie ciągłym str. 7
Pierwsze uruchomienie
- Sprawdzenie włącznika str. 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wiertarka nie działa lub nadmiernie iskrzy
Wymień szczotki węglowe, jeśli są krótsze niż 5mm.
str. 8Konserwacja i reset
- Wymiana szczotek węglowych str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 400W | Moc silnika | str. 2 |
| Napięcie | 220-240V | Napięcie zasilania | str. 2 |
| Prędkość bez obciążenia | 0-3800 RPM | Prędkość obrotowa | str. 2 |
| Maks. wiercenie w drewnie | 25mm | Wydajność wiercenia | str. 2 |
| Maks. wiercenie w stali | 6.5mm | Wydajność wiercenia | str. 2 |
Gdzie szukać w PDF
- Dane techniczne i lista części str. 2
- Zasady bezpieczeństwa str. 3, 4, 5, 6
- Instrukcja obsługi str. 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wiertarka elektryczna Ronix 2106B to narzędzie o mocy 400W przeznaczone do wiercenia w drewnie i stali. Model 2106B wyposażony jest w uchwyt kluczykowy, natomiast model 2106C posiada uchwyt bezkluczykowy. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa oraz upewnić się, że wiertło jest prawidłowo zamocowane.
Bezpieczeństwo pracy
- Zawsze używaj okularów ochronnych i środków ochrony osobistej.
- Utrzymuj miejsce pracy w czystości i dobrze oświetlone.
- Nie używaj narzędzia w atmosferze wybuchowej (w pobliżu łatwopalnych cieczy, gazów lub pyłów).
- Przed podłączeniem do zasilania upewnij się, że włącznik jest w pozycji wyłączonej.
- Nie dotykaj wiertła bezpośrednio po pracy – może być bardzo gorące.
- Odłącz urządzenie od zasilania przed przystąpieniem do jakichkolwiek regulacji, wymiany akcesoriów lub czyszczenia.
Obsługa wiertarki
Montaż i demontaż wiertła
Model 2106B (uchwyt kluczykowy): Włóż wiertło do uchwytu do oporu. Dokręć uchwyt ręcznie, a następnie użyj kluczyka do uchwytu, wkładając go w każdy z trzech otworów i dokręcając zgodnie z ruchem wskazówek zegara. Upewnij się, że dokręciłeś wszystkie trzy otwory równomiernie. Aby wyjąć wiertło, przekręć kluczyk w jednym otworze w kierunku przeciwnym do ruchu wskazówek zegara, a następnie poluzuj uchwyt ręcznie.
Model 2106C (uchwyt bezkluczykowy): Poluzuj uchwyt ręcznie, włóż wiertło do oporu i dokręć uchwyt ręcznie. Aby zamocować wiertło pewniej, przytrzymaj uchwyt i włącz urządzenie na kilka sekund.
Włącznik
Aby uruchomić wiertarkę, naciśnij spust włącznika. Aby zatrzymać, zwolnij spust. Do pracy ciągłej naciśnij spust, a następnie wciśnij przycisk blokady. Aby wyłączyć blokadę, naciśnij spust włącznika do końca i zwolnij go.
Konserwacja i serwis
- Regularnie czyść otwory wentylacyjne, aby uniknąć przegrzania silnika.
- Do czyszczenia używaj szczotki; nigdy nie używaj wody ani innych płynów.
- Sprawdzaj regularnie, czy wszystkie elementy są dobrze zamocowane, a obudowa nie jest uszkodzona.
- Szczotki węglowe: Wymień szczotki, jeśli narzędzie nie działa lub nadmiernie iskrzy. Jeśli szczotki są krótsze niż 5mm, należy je wymienić. Zawsze wymieniaj obie szczotki jednocześnie. Wymianę należy zlecić autoryzowanemu serwisowi Ronix.
Dane techniczne
- Moc: 400W
- Napięcie: 220-240V, 50-60Hz
- Prędkość bez obciążenia: 0-3800 obr./min
- Maks. średnica wiercenia w drewnie: 25mm
- Maks. średnica wiercenia w stali: 6.5mm
- Waga: 1kg
Praktyczna pomoc
Typowe problemy
Wiertło ślizga się w uchwycie
Upewnij się, że wiertło jest włożone do oporu i uchwyt został prawidłowo dokręcony (w modelu 2106B użyj kluczyka we wszystkich trzech otworach).
Wiertarka nie działa lub nadmiernie iskrzy
Sprawdź stan szczotek węglowych. Jeśli są krótsze niż 5mm, należy je wymienić w serwisie.
Silnik się przegrzewa
Sprawdź, czy otwory wentylacyjne nie są zablokowane i wyczyść je szczotką.
Przed użyciem
- Sprawdź, czy wiertło jest prawidłowo zamocowane w uchwycie.
- Upewnij się, że włącznik jest w pozycji OFF przed podłączeniem do prądu.
- Załóż okulary ochronne.
- Sprawdź, czy kabel zasilający nie jest uszkodzony.
- Upewnij się, że wiertło nie dotyka żadnych przedmiotów przed uruchomieniem.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

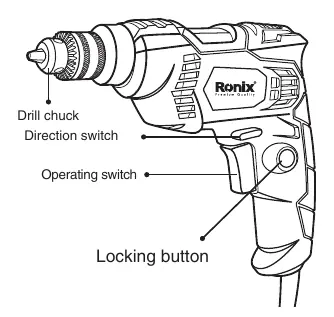

- Schemat części (strona 2) pokazuje lokalizację uchwytu wiertarskiego, włącznika, przycisku blokady i przełącznika kierunku obrotów.
- Instrukcja wymiany wiertła (strona 7) ilustruje użycie kluczyka do uchwytu.
Zgodność modelu
- Model 2106B posiada uchwyt kluczykowy.
- Model 2106C posiada uchwyt bezkluczykowy.
