Instrukcja obsługi wiertarki udarowej Ronix 2214K
Szybki przewodnik po instrukcji obsługi wiertarki udarowej Ronix 2214K. Znajdziesz tu dane techniczne, instrukcje montażu wierteł, zasady bezpiecznej pracy oraz wskazówki dotyczące konserwacji narzędzia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka udarowa Ronix 2214K to narzędzie o mocy 750W z uchwytem kluczykowym 13mm, przeznaczone do wiercenia w betonie, stali i drewnie. Posiada regulację prędkości oraz przełącznik trybu pracy (wiercenie/udar). str. 2
Najważniejsze czynności
- Montaż wiertła str. 6
- Wybór trybu pracy str. 8
Pierwsze uruchomienie
- Podłącz do zasilania, zamocuj wiertło, ustaw tryb pracy i użyj spustu włącznika. str. 6, 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie działa poprawnie
Sprawdź otwory wentylacyjne, stan śrub oraz przewód zasilający. W razie potrzeby skontaktuj się z serwisem Ronix.
str. 8Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i sprawdzaj stan śrub oraz przewodu zasilającego. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 750W | Moc znamionowa | str. 2 |
| Prędkość bez obciążenia | 0-2800 RPM | Prędkość obrotowa | str. 2 |
| Uchwyt | 13mm | Rozmiar uchwytu wiertarskiego | str. 2 |
Gdzie szukać w PDF
- Specyfikacja i części str. 2
- Zasady bezpieczeństwa str. 3, 4, 5
- Instrukcja obsługi str. 6, 7
- Konserwacja str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wiertarka udarowa Ronix 2214K to elektronarzędzie o mocy 750W, przeznaczone do wiercenia w betonie, stali i drewnie. Niniejsza instrukcja zawiera kluczowe zasady bezpieczeństwa, procedury montażu osprzętu oraz wskazówki dotyczące codziennej konserwacji, które pozwolą na bezpieczną i efektywną pracę.
Opis urządzenia
Urządzenie wyposażone jest w uchwyt kluczykowy 13mm, przełącznik trybu pracy (wiercenie/wiercenie z udarem), regulację prędkości w spuście oraz przycisk blokady do pracy ciągłej. W zestawie znajduje się uchwyt boczny oraz ogranicznik głębokości wiercenia.
Dane techniczne
- Moc: 750W
- Napięcie: 220-240V, 50-60Hz
- Prędkość bez obciążenia: 0-2800 obr./min
- Uchwyt: Kluczykowy 13mm
- Maksymalna średnica wiercenia w betonie: 13mm
- Maksymalna średnica wiercenia w stali: 13mm
- Maksymalna średnica wiercenia w drewnie: 25mm
- Waga: 2kg
Zasady bezpieczeństwa
Przed przystąpieniem do pracy należy zapoznać się z ogólnymi zasadami bezpieczeństwa elektronarzędzi. Kluczowe zasady obejmują:
- Używanie środków ochrony osobistej (okulary, maska przeciwpyłowa).
- Utrzymywanie czystości w miejscu pracy i odpowiednie oświetlenie.
- Unikanie pracy w atmosferze wybuchowej.
- Trzymanie narzędzia za izolowane powierzchnie chwytne podczas pracy w miejscach, gdzie wiertło może natrafić na ukryte przewody elektryczne.
- Zawsze używaj uchwytu bocznego i trzymaj narzędzie oburącz.
- Odłącz urządzenie od zasilania przed wymianą wiertła lub regulacją.
Instrukcja obsługi
Montaż i wymiana wiertła
- Upewnij się, że narzędzie jest odłączone od zasilania.
- Umieść wiertło w uchwycie tak głęboko, jak to możliwe.
- Dokręć uchwyt ręcznie, a następnie użyj kluczyka, dokręcając go w każdym z trzech otworów, aby zapewnić równomierny docisk.
- Aby wyjąć wiertło, poluzuj uchwyt kluczykiem w jednym otworze, a następnie dokończ odkręcanie ręcznie.
Uchwyt boczny i ogranicznik głębokości
Uchwyt boczny można obracać wokół osi narzędzia, aby dostosować go do wygodnej pozycji. Ogranicznik głębokości montuje się w podstawie uchwytu bocznego, co pozwala na wiercenie otworów o powtarzalnej głębokości.
Wybór trybu pracy
Przełącznik trybu pracy znajduje się na górze obudowy:
- Symbol młotka: Wiercenie z udarem (do betonu/muru).
- Symbol wiertła: Wiercenie bez udaru (do stali/drewna).
Konserwacja
Regularna konserwacja zapewnia bezpieczeństwo i długą żywotność narzędzia:
- Regularnie czyść otwory wentylacyjne, aby zapobiec przegrzaniu.
- Okresowo sprawdzaj, czy wszystkie śruby są dokręcone.
- Kontroluj stan izolacji przewodu zasilającego.
- Wszelkie naprawy, w tym wymianę szczotek węglowych, należy zlecać autoryzowanemu serwisowi Ronix.
Praktyczna pomoc
Typowe problemy
Wiertło ślizga się w uchwycie
Upewnij się, że dokręciłeś uchwyt kluczykiem we wszystkich trzech otworach, a nie tylko w jednym.
Narzędzie przegrzewa się
Sprawdź, czy otwory wentylacyjne nie są zatkane pyłem lub zanieczyszczeniami.
Przed użyciem
- Sprawdź, czy napięcie w sieci jest zgodne z tabliczką znamionową (220-240V).
- Upewnij się, że wiertło jest prawidłowo zamocowane w uchwycie.
- Sprawdź stan przewodu zasilającego pod kątem uszkodzeń.
- Załóż okulary ochronne i odpowiednią odzież roboczą.
- Upewnij się, że przełącznik trybu pracy jest ustawiony w odpowiedniej pozycji.
Pokaż więcej Pokaż mniej

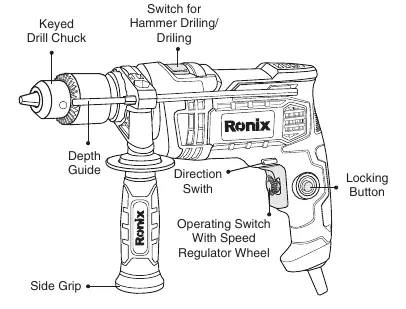

Ilustracje i schematy
- Kluczyk uchwytu: Służy do pewnego mocowania wiertła w trzech punktach.
- Przełącznik trybu: Znajduje się na górze obudowy, służy do wyboru między wierceniem a wierceniem z udarem.
- Przycisk blokady: Znajduje się przy włączniku, służy do utrzymania pracy ciągłej.
Zgodność modelu
- Maksymalna średnica wiercenia w betonie: 13mm
- Maksymalna średnica wiercenia w stali: 13mm
- Maksymalna średnica wiercenia w drewnie: 25mm
