Narzędzia / Wiertarki
Instrukcja obsługi wiertarki udarowej Ronix 2210C 13mm
Szybki przewodnik po instrukcji obsługi wiertarki udarowej Ronix 2210C 13mm. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, montować uchwyt i wiertło, zmieniać ustawienia oraz dbać o konserwację narzędzia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka udarowa Ronix 2210C służy do wiercenia w metalu, drewnie i betonie. Przed użyciem należy zamontować uchwyt dodatkowy, włożyć odpowiednie wiertło za pomocą kluczyka i upewnić się, że napięcie zasilania jest zgodne z wymaganiami urządzenia. str. 3, 14, 15, 16
Najważniejsze czynności
- Montaż uchwytu dodatkowego str. 14
- Wkładanie wiertła str. 15
Pierwsze uruchomienie
- Sprawdź napięcie zasilania str. 16
- Zamontuj uchwyt i wiertło str. 14, 15
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Przegrzanie silnika
Uruchom urządzenie bez obciążenia na 2 minuty, zrób przerwę.
str. 8, 17Konserwacja i reset
- Czyszczenie str. 8, 17
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240V | Wymagane napięcie zasilania | str. 3, 10 |
| Moc wejściowa | 810W | Pobór mocy | str. 3, 10 |
| Prędkość bez obciążenia | 0-3000 obr./min | Prędkość obrotowa | str. 3, 10 |
| Wiercenie w stali | 13mm | Maksymalna średnica wiercenia | str. 3, 10 |
| Wiercenie w betonie | 13mm | Maksymalna średnica wiercenia | str. 3, 10 |
| Wiercenie w drewnie | 25mm | Maksymalna średnica wiercenia | str. 3, 10 |
Gdzie szukać w PDF
- Specyfikacja i części str. 3, 10
- Instrukcja obsługi str. 4, 11
- Montaż i użytkowanie str. 14, 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wiertarka udarowa Ronix 2210C jest przeznaczona wyłącznie do użytku prywatnego, a nie komercyjnego. Przed przystąpieniem do pracy należy upewnić się, że napięcie sieciowe jest zgodne z napięciem roboczym urządzenia. Należy zawsze przestrzegać zasad bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub obrażeń ciała.
Opis urządzenia
Urządzenie wyposażone jest w następujące elementy sterujące:
- Przełącznik udar/wiercenie: Pozwala na wybór trybu pracy (wiercenie lub wiercenie z udarem).
- Przełącznik kierunku obrotów: Umożliwia zmianę kierunku obrotów (przydatne przy wykręcaniu wkrętów lub uwalnianiu zakleszczonego wiertła).
- Przycisk blokady: Umożliwia pracę ciągłą urządzenia.
- Regulator prędkości: Pokrętło do ustawiania optymalnej prędkości obrotowej.
- Regulowany uchwyt dodatkowy: Zapewnia pewniejszy chwyt i kontrolę nad narzędziem.
- Ogranicznik głębokości: Pozwala na precyzyjne wiercenie otworów o określonej głębokości.
Montaż i przygotowanie
Przed wykonaniem jakichkolwiek prac przy urządzeniu (montaż, wymiana akcesoriów) należy odłączyć wtyczkę od zasilania.
- Montaż uchwytu dodatkowego: Poluzuj dolną część uchwytu, obracając ją w lewo. Nasuń uchwyt na kołnierz za uchwytem wiertarskim, ustaw w wygodnej pozycji i dokręć, obracając w prawo.
- Ustawianie ogranicznika głębokości: Włóż wiertło, zwolnij uchwyt, przesuń ogranicznik tak, aby jego koniec zrównał się z końcem wiertła, a następnie ustaw żądaną głębokość wiercenia.
- Wkładanie wiertła: Otwórz szczęki uchwytu wiertarskiego, obracając pierścień. Włóż wiertło, a następnie użyj kluczyka do uchwytu, aby mocno dokręcić szczęki w trzech otworach na obwodzie uchwytu. Ważne: Po dokręceniu zawsze wyjmij kluczyk z uchwytu.
Obsługa
Urządzenie uruchamia się poprzez naciśnięcie włącznika. Siła nacisku na włącznik reguluje prędkość obrotową. Aby włączyć tryb pracy ciągłej, należy wcisnąć włącznik, a następnie przycisk blokady. Aby wyłączyć urządzenie w trybie ciągłym, należy ponownie nacisnąć włącznik i zwolnić go.
Wskazówki dotyczące wiercenia
- Zawsze używaj wiertła o odpowiednim rozmiarze i typie.
- Ustaw odpowiednią prędkość dla danego materiału.
- Podczas wiercenia w drewnie i metalu ustaw przełącznik w tryb wiercenia.
- Podczas wiercenia w murze ustaw przełącznik w tryb wiercenia z udarem.
- Podczas używania jako wkrętarki ustaw tryb wiercenia.
- Nigdy nie zmieniaj kierunku obrotów ani trybu pracy (udar/wiercenie), gdy urządzenie jest włączone.
Konserwacja
Nigdy nie używaj nadmiernej siły podczas wiercenia, ponieważ może to doprowadzić do przeciążenia i uszkodzenia silnika. Jeśli wiertarka stanie się zbyt gorąca, pozwól jej pracować bez obciążenia przez dwie minuty, a następnie zrób przerwę. Regularnie czyść urządzenie czystą szmatką i szczotką, upewniając się, że otwory wentylacyjne nie są zablokowane.
Praktyczna pomoc
Typowe problemy
Przegrzanie silnika
Pozwól urządzeniu pracować bez obciążenia przez 2 minuty, a następnie zrób przerwę.
Zablokowane wiertło
Użyj przełącznika kierunku obrotów, aby wycofać wiertło.
Przeciążenie urządzenia
Nie używaj nadmiernej siły podczas wiercenia; zbyt duży nacisk zmniejsza prędkość i może uszkodzić silnik.
Przed użyciem
- Sprawdź, czy napięcie sieciowe jest zgodne z tabliczką znamionową.
- Upewnij się, że wiertło jest prawidłowo zamocowane w uchwycie.
- Sprawdź, czy włącznik jest w pozycji wyłączonej przed podłączeniem do prądu.
- Upewnij się, że uchwyt dodatkowy jest stabilnie zamocowany.
- Sprawdź, czy otwory wentylacyjne są drożne.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc wejściowa (810W)
- Określa pobór mocy urządzenia; wyższa wartość oznacza zazwyczaj większą wydajność.
- Prędkość bez obciążenia (0-3000 obr./min)
- Maksymalna prędkość obrotowa wiertła bez oporu materiału.
- Rozmiar uchwytu (13mm)
- Maksymalna średnica chwytu wiertła, jakie można zamontować w urządzeniu.
Ilustracje i schematy

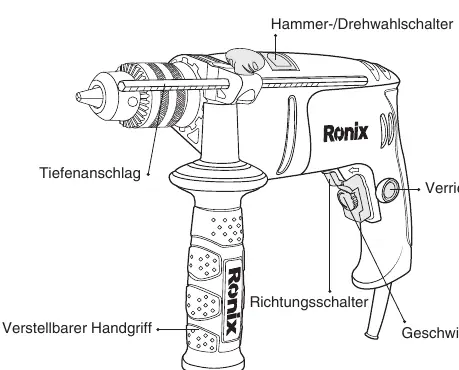

- Schemat przedstawia rozmieszczenie przełączników: udar/wiercenie, kierunku obrotów, blokady oraz regulatora prędkości.

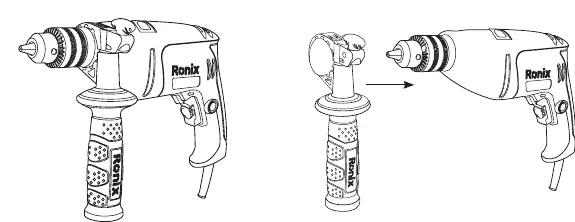

- Rysunek montażowy pokazuje sposób zakładania uchwytu dodatkowego na kołnierz wiertarki.

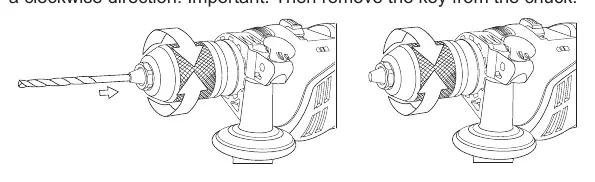

- Instrukcja wymiany wiertła pokazuje użycie kluczyka do uchwytu wiertarskiego.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do użytku prywatnego.
- Nie nadaje się do użytku komercyjnego.
