Instrukcja obsługi wiertarki udarowej Ronix 2214L 13mm
Szybki przewodnik po wiertarce udarowej Ronix 2214L 13mm. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, wymieniać wiertła, ustawiać tryby pracy oraz dbać o konserwację narzędzia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka udarowa Ronix 2214L służy do wiercenia w drewnie, stali i betonie. Posiada regulację prędkości, blokadę włącznika do pracy ciągłej oraz przełącznik trybu pracy (wiercenie/wiercenie z udarem). str. 2, 7, 8
Najważniejsze czynności
- Wymiana wiertła: Włóż wiertło, dokręć uchwyt ręcznie, a następnie użyj kluczyka we wszystkich trzech otworach. str. 6
- Ustawianie trybu pracy: Przesuń dźwignię na górze obudowy w prawo (udar) lub w lewo (wiercenie). str. 8
Pierwsze uruchomienie
- Podłącz urządzenie do zasilania, zamocuj wiertło, wybierz tryb pracy i naciśnij spust włącznika. str. 6, 7, 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie działa
Sprawdź zasilanie i wtyczkę.
str. 8Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i sprawdzaj dokręcenie śrub. Naprawy i wymianę szczotek zlecaj serwisowi Ronix. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 650W | Moc silnika | str. 2 |
| Prędkość | 0-2800 RPM | Prędkość obrotowa bez obciążenia | str. 2 |
| Zdolność wiercenia | Drewno 25mm, Stal 13mm, Beton 13mm | Maksymalne średnice otworów | str. 2 |
Gdzie szukać w PDF
- Specyfikacje i części str. 2
- Instrukcje bezpieczeństwa str. 3, 4, 5
- Obsługa i konserwacja str. 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wiertarka udarowa Ronix 2214L to narzędzie przeznaczone do wiercenia w drewnie, stali oraz betonie. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi odłączania urządzenia od zasilania przed wymianą akcesoriów oraz używania odpowiedniego trybu pracy.

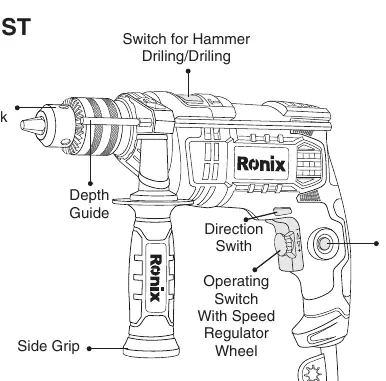

Opis urządzenia
Urządzenie wyposażone jest w:
- Uchwyt wiertarski (na kluczyk)
- Przełącznik trybu pracy (wiercenie / wiercenie z udarem)
- Włącznik z regulatorem prędkości
- Przycisk blokady włącznika
- Przełącznik kierunku obrotów
- Uchwyt boczny
- Ogranicznik głębokości
Dane techniczne
- Moc: 650W
- Napięcie: 220-240V, 50-60Hz
- Prędkość bez obciążenia: 0-2800 obr./min
- Maksymalna średnica uchwytu: 13mm
- Zdolność wiercenia: drewno 25mm, stal 13mm, beton 13mm
- Waga: 2 kg
Bezpieczeństwo
Podczas pracy z narzędziem należy przestrzegać następujących zasad:
- Zawsze używaj okularów ochronnych i odpowiedniej odzieży.
- Trzymaj narzędzie za izolowane powierzchnie chwytne, aby uniknąć porażenia prądem w przypadku kontaktu z ukrytymi przewodami.
- Upewnij się, że wiertło jest pewnie zamocowane przed uruchomieniem.
- Nie dotykaj wiertła ani obrabianego materiału bezpośrednio po pracy – mogą być bardzo gorące.
- Zawsze odłączaj wtyczkę od zasilania przed wymianą wiertła lub konserwacją.
Obsługa
Wymiana wiertła
- Umieść wiertło w uchwycie tak głęboko, jak to możliwe.
- Dokręć uchwyt ręcznie.
- Użyj kluczyka do uchwytu, dokręcając go w każdym z trzech otworów zgodnie z ruchem wskazówek zegara. Upewnij się, że dokręciłeś wszystkie trzy otwory równomiernie.
- Aby wyjąć wiertło, przekręć kluczyk w jednym otworze w kierunku przeciwnym do ruchu wskazówek zegara, a następnie poluzuj uchwyt ręcznie.
Uchwyt boczny i ogranicznik głębokości
Uchwyt boczny można obracać w dowolną stronę dla wygodniejszej pracy. Aby go wyregulować, poluzuj go, obracając w lewo, ustaw w żądanej pozycji i dokręć w prawo. Ogranicznik głębokości wkłada się w otwór w podstawie uchwytu, aby ustawić pożądaną głębokość wiercenia.
Włączanie i tryby pracy
Aby uruchomić wiertarkę, naciśnij spust włącznika. Prędkość zwiększa się poprzez mocniejsze naciskanie spustu. Do pracy ciągłej naciśnij spust, a następnie wciśnij przycisk blokady. Aby zatrzymać urządzenie z blokady, naciśnij spust do końca i zwolnij go. Przełącznik trybu pracy na górze obudowy pozwala wybrać między wierceniem (symbol wiertła) a wierceniem z udarem (symbol młotka).
Konserwacja
- Regularnie czyść otwory wentylacyjne narzędzia, aby zapobiec ich zatkaniu.
- Okresowo sprawdzaj, czy wszystkie śruby są dokręcone.
- Sprawdzaj stan izolacji przewodu zasilającego.
- Wszelkie naprawy, w tym wymianę szczotek węglowych, należy zlecać autoryzowanemu serwisowi Ronix.
Praktyczna pomoc
Typowe problemy
Wiertło ślizga się w uchwycie
Upewnij się, że dokręciłeś uchwyt kluczykiem we wszystkich trzech otworach równomiernie.
Narzędzie nie uruchamia się
Sprawdź, czy wtyczka jest poprawnie podłączona do gniazdka zasilania.
Wiertło lub materiał są bardzo gorące
To normalne zjawisko po pracy. Odczekaj chwilę przed dotknięciem elementu.
Przed użyciem
- Sprawdź, czy wtyczka jest odłączona od zasilania przed wymianą wiertła.
- Upewnij się, że uchwyt boczny jest stabilnie dokręcony.
- Sprawdź, czy wybrany tryb pracy (wiercenie/udar) jest odpowiedni dla materiału.
- Załóż okulary ochronne i odpowiednią odzież roboczą.
- Sprawdź, czy otwory wentylacyjne nie są zatkane.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Uchwyt wiertarski: służy do mocowania wierteł.
- Przełącznik trybu pracy: wybór między wierceniem a wierceniem z udarem.
- Regulator prędkości: wbudowany w włącznik.
- Przycisk blokady: utrzymuje włącznik w pozycji pracy ciągłej.
Zgodność modelu
- Urządzenie wymaga zasilania 220-240V.
- Maksymalna średnica wiercenia w betonie wynosi 13mm.
