Instrukcja obsługi wiertarki udarowej Ronix 2214LK
Poznaj funkcje i zasady bezpiecznej obsługi wiertarki udarowej Ronix 2214LK. Przewodnik zawiera informacje o montażu wierteł, ustawieniach trybu pracy, konserwacji oraz specyfikację techniczną urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ronix 2214LK to wiertarka udarowa o mocy 650W z uchwytem kluczykowym 13mm. Służy do wiercenia w betonie, drewnie i stali. Posiada regulację prędkości, funkcję udaru oraz blokadę włącznika. str. 2
Najważniejsze czynności
- Wymiana wiertła: Włóż wiertło, dokręć uchwyt ręcznie, a następnie użyj kluczyka w trzech otworach uchwytu. str. 6
- Wybór trybu pracy: Przesuń dźwignię w prawo dla wiercenia z udarem lub w lewo dla wiercenia bez udaru. str. 8
Pierwsze uruchomienie
- Podłącz urządzenie do zasilania, zamocuj odpowiednie wiertło, ustaw tryb pracy i naciśnij spust włącznika. str. 6, 7, 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie działa poprawnie
Sprawdź zasilanie, stan przewodu oraz czy szczotki węglowe nie wymagają wymiany w serwisie.
str. 8Konserwacja i reset
- Regularnie czyść otwory wentylacyjne, sprawdzaj dokręcenie śrub oraz stan izolacji przewodu. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 650W | Moc silnika | str. 2 |
| Napięcie | 220-240V | Napięcie zasilania | str. 2 |
| Prędkość bez obciążenia | 0-2800 RPM | Prędkość obrotowa | str. 2 |
| Maks. wiercenie w betonie | 13mm | Wydajność wiercenia | str. 2 |
| Maks. wiercenie w drewnie | 25mm | Wydajność wiercenia | str. 2 |
| Maks. wiercenie w stali | 13mm | Wydajność wiercenia | str. 2 |
Gdzie szukać w PDF
- Specyfikacja i części str. 2
- Instrukcja obsługi str. 6, 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarka udarowa Ronix 2214LK to elektronarzędzie przeznaczone do wiercenia w różnych materiałach, w tym w betonie, drewnie i stali. Instrukcja zawiera kluczowe zasady bezpiecznej eksploatacji, procedury wymiany osprzętu oraz wskazówki dotyczące konserwacji, które pozwolą na długotrwałe i bezpieczne użytkowanie urządzenia.

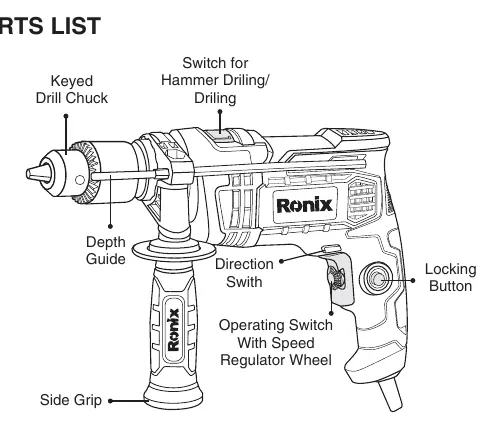

Opis urządzenia i elementy zestawu
Urządzenie wyposażone jest w uchwyt kluczykowy 13mm, boczny uchwyt pomocniczy oraz ogranicznik głębokości wiercenia. Na obudowie znajduje się przełącznik trybu pracy (wiercenie/wiercenie z udarem), spust włącznika z regulacją prędkości oraz przycisk blokady do pracy ciągłej.
Przygotowanie do pracy
- Montaż wiertła: Włóż wiertło do uchwytu tak głęboko, jak to możliwe. Dokręć uchwyt ręcznie, a następnie użyj kluczyka w każdym z trzech otworów uchwytu, aby zapewnić równomierne i mocne zaciśnięcie.
- Uchwyt boczny: Można go ustawić w dowolnej pozycji, luzując go przez obrót w lewo, a następnie dokręcając w prawo po ustawieniu.
- Ogranicznik głębokości: Wsuń go w otwór w podstawie uchwytu bocznego i ustaw na żądaną głębokość wiercenia.
Obsługa i ustawienia
- Włączanie i wyłączanie: Naciśnij spust włącznika, aby uruchomić narzędzie. Prędkość obrotowa zależy od siły nacisku na spust.
- Praca ciągła: Naciśnij spust, a następnie wciśnij przycisk blokady. Aby wyłączyć, naciśnij spust ponownie i zwolnij go.
- Wybór trybu pracy: Przesuń dźwignię zmiany trybu w prawo (symbol młotka) dla wiercenia z udarem lub w lewo (symbol wiertła) dla wiercenia bez udaru.
Konserwacja i serwis
- Regularnie czyść otwory wentylacyjne narzędzia, aby zapobiec ich zatkaniu.
- Okresowo sprawdzaj, czy wszystkie śruby są dokręcone.
- Kontroluj stan izolacji przewodu zasilającego.
- W przypadku konieczności wymiany szczotek węglowych lub innych napraw, należy zwrócić się do autoryzowanego serwisu Ronix. Po wymianie szczotek zaleca się uruchomienie narzędzia bez obciążenia na około 10 minut.
Zasady bezpieczeństwa
Zawsze odłączaj narzędzie od zasilania przed przystąpieniem do wymiany wierteł, regulacji lub konserwacji. Podczas pracy używaj okularów ochronnych, maski przeciwpyłowej i ochronników słuchu. Trzymaj narzędzie za izolowane powierzchnie chwytne, aby uniknąć porażenia prądem w przypadku kontaktu z ukrytymi przewodami.
Praktyczna pomoc
Typowe problemy
Wiertło ślizga się w uchwycie
Upewnij się, że wiertło zostało dokręcone kluczykiem we wszystkich trzech otworach uchwytu wiertarskiego.
Narzędzie nie uruchamia się
Sprawdź, czy wtyczka jest poprawnie podłączona do gniazdka oraz czy przewód zasilający nie jest uszkodzony.
Narzędzie przegrzewa się
Sprawdź, czy otwory wentylacyjne nie są zatkane pyłem lub zanieczyszczeniami.
Przed użyciem
- Sprawdź, czy napięcie w sieci jest zgodne z tabliczką znamionową (220-240V).
- Upewnij się, że wiertło jest dobrze zamocowane w uchwycie.
- Sprawdź, czy przełącznik trybu pracy jest ustawiony w odpowiedniej pozycji.
- Załóż okulary ochronne i odpowiednią odzież roboczą.
- Upewnij się, że w pobliżu miejsca pracy nie ma osób postronnych.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 13mm (Concrete/Steel)
- Maksymalna średnica wiercenia w betonie i stali.
Ilustracje i schematy
- Uchwyt kluczykowy: Wymaga użycia kluczyka do dokręcenia wiertła.
- Przełącznik trybu: Znajduje się na górze obudowy, pozwala przełączać między wierceniem a udarem.
- Regulator prędkości: Zintegrowany ze spustem włącznika.
Zgodność modelu
- Narzędzie przeznaczone do pracy z wiertłami o średnicy chwytu do 13mm.
- Wymaga zasilania sieciowego 220-240V 50-60Hz.
