Instrukcja obsługi wiertarki udarowej Ronix 2211X
Szybki przewodnik po wiertarce udarowej Ronix 2211X. Dowiedz się, jak montować uchwyt pomocniczy, wymieniać wiertła, ustawiać tryb pracy (wiercenie/udar) oraz bezpiecznie wiercić w drewnie, metalu i betonie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka udarowa Ronix 2211X to narzędzie o mocy 750W z uchwytem 13mm. Instrukcja obejmuje montaż uchwytu pomocniczego, wymianę wierteł, wybór trybu pracy (wiercenie/udar) oraz zasady bezpiecznego wiercenia w różnych materiałach. str. 3, 8, 9, 10
Najważniejsze czynności
- Montaż uchwytu pomocniczego str. 9
- Wymiana wiertła str. 10
- Wybór trybu pracy str. 8
Pierwsze uruchomienie
- Sprawdź działanie włącznika przed podłączeniem do zasilania. str. 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wiertło ślizga się przy starcie
Zrób wgłębienie punktakiem w miejscu wiercenia.
str. 11Konserwacja i reset
- Czyszczenie otworów wentylacyjnych str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 750 W | Moc silnika | str. 3 |
| Prędkość bez obciążenia | 0-2700 RPM | Prędkość obrotowa | str. 3 |
| Max wiercenie w drewnie | 25 mm | Maksymalna średnica otworu | str. 3 |
| Max wiercenie w betonie/stali | 13 mm | Maksymalna średnica otworu | str. 3 |
| Waga | 1.73 kg | Masa urządzenia | str. 3 |
Gdzie szukać w PDF
- Dane techniczne str. 3
- Lista części str. 4
- Instrukcje obsługi str. 8, 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarka udarowa Ronix 2211X to elektronarzędzie o mocy 750W, przeznaczone do wiercenia w drewnie, metalu, ceramice, plastiku oraz w materiałach budowlanych (beton, cegła) w trybie udarowym. Instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, montażu osprzętu oraz konserwacji urządzenia.
Opis urządzenia
Główne elementy wiertarki obejmują:
- Uchwyt wiertarski (na kluczyk)
- Przełącznik trybu pracy (wiercenie/udar)
- Uchwyt pomocniczy
- Ogranicznik głębokości wiercenia
- Włącznik z blokadą do pracy ciągłej
- Pokrętło regulacji prędkości
- Przełącznik kierunku obrotów
Montaż i przygotowanie do pracy
Instalacja uchwytu pomocniczego: Uchwyt należy nałożyć na lufę wiertarki i dokręcić zgodnie z ruchem wskazówek zegara w wybranej pozycji. Można go obracać o 360 stopni.
Wymiana wiertła: Włóż wiertło do uchwytu do oporu. Dokręć uchwyt ręcznie, a następnie użyj kluczyka do uchwytu, dokręcając wszystkie trzy otwory równomiernie. Aby wyjąć wiertło, poluzuj uchwyt kluczykiem w jednym otworze, a następnie dokończ ręcznie.
Ogranicznik głębokości: Poluzuj uchwyt pomocniczy, ustaw ogranicznik na żądaną głębokość i ponownie dokręć uchwyt.
Obsługa i tryby pracy
Wybór trybu: Przełącznik na górze obudowy służy do wyboru trybu pracy:
- Tryb wiercenia (symbol wiertła): Do drewna, metalu, ceramiki i plastiku.
- Tryb udarowy (symbol młotka): Do wiercenia w betonie, cegle i kamieniu.
Regulacja prędkości: Użyj pokrętła prędkości, aby ustawić obroty. Pozycja "-" oznacza niską prędkość, "+" wysoką.
Wskazówki dotyczące wiercenia
- Drewno: Używaj wierteł do drewna. Zacznij wiercić na niskiej prędkości, aby wiertło nie ześlizgnęło się z punktu startowego.
- Metal: Używaj wierteł ze stali szybkotnącej. Zrób wgłębienie punktakiem w miejscu wiercenia. Stosuj chłodziwo (z wyjątkiem żeliwa i mosiądzu).
- Beton/Mur: Używaj wierteł do betonu. W twardych materiałach stosuj większy nacisk i wyższą prędkość.
Bezpieczeństwo i konserwacja
Zawsze odłączaj urządzenie od zasilania przed przystąpieniem do jakichkolwiek prac serwisowych lub wymiany osprzętu. Regularnie czyść otwory wentylacyjne za pomocą sprężonego powietrza lub szczotki. Nie używaj benzyny, alkoholu ani rozpuszczalników do czyszczenia obudowy, gdyż mogą one uszkodzić plastik.
Praktyczna pomoc
Typowe problemy
Wiertło ślizga się przy rozpoczęciu wiercenia w metalu
Zrób niewielkie wgłębienie punktakiem i młotkiem w miejscu wiercenia przed rozpoczęciem pracy.
Wiertło utknęło lub pękło
Sprawdź, czy w materiale nie ma ukrytych gwoździ lub innych przeszkód. Nie forsuj narzędzia.
Wiertarka nie uruchamia się
Sprawdź, czy wtyczka jest poprawnie podłączona do gniazdka oraz czy włącznik nie jest zablokowany w pozycji wyłączonej.
Przed użyciem
- Sprawdź, czy włącznik działa poprawnie i wraca do pozycji OFF.
- Upewnij się, że wiertło jest mocno osadzone w uchwycie.
- Zamontuj uchwyt pomocniczy dla lepszej kontroli.
- Ustaw odpowiedni tryb pracy (wiercenie lub udar) przed włączeniem.
- Upewnij się, że obrabiany przedmiot jest stabilnie zamocowany.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

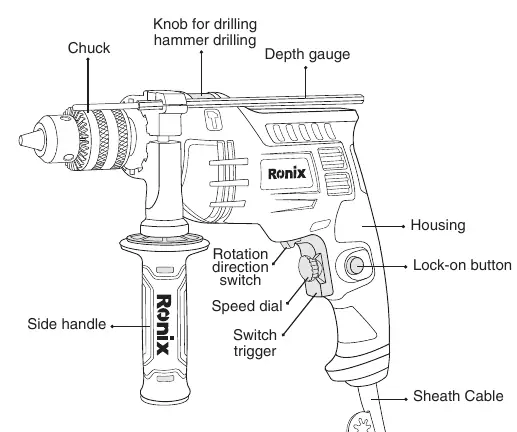

- Schemat części pokazuje umiejscowienie przełącznika trybów (wiercenie/udar) na górze obudowy.
- Rysunek montażu uchwytu pomocniczego wskazuje na konieczność dokręcenia go na lufie wiertarki.
Zgodność modelu
- Tryb wiercenia: drewno, metal, ceramika, plastik.
- Tryb udarowy: beton, cegła, kamień.
