Instrukcja obsługi kosiarki akumulatorowej Ryobi RY40HPLM02
Szybki przewodnik po instrukcji obsługi kosiarki akumulatorowej Ryobi RY40HPLM02. Dowiedz się, jak złożyć, uruchomić, konserwować i bezpiecznie używać kosiarki.
Źródłowy PDF: Français · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosiarka Ryobi RY40HPLM02 to kosiarka akumulatorowa 40V z napędem własnym. Instrukcja zawiera procedury montażu, obsługi, konserwacji oraz rozwiązywania problemów. str. 1, 8, 11, 15
Najważniejsze czynności
- Uruchamianie kosiarki str. 14
- Regulacja wysokości koszenia str. 13
Pierwsze uruchomienie
- Złóż uchwyt, zamontuj kosz lub wyrzut boczny, naładuj akumulatory, włóż klucz startowy. str. 8, 12, 14
Pokaż 5 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kosiarka nie startuje
Sprawdź naładowanie akumulatora, czy klucz startowy jest włożony, czy uchwyt jest w pozycji roboczej.
str. 15Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| Dwie wewnętrzne diody migają | Przeciążenie, nadmierne obciążenie ostrza. | Podnieś wysokość koszenia, upewnij się, że deck jest czysty. | str. 15 |
| Dwie zewnętrzne diody migają | Akumulatory poza limitem temperatury. | Przenieś akumulatory w chłodne miejsce. | str. 15 |
Konserwacja i reset
- Zresetuj wskaźnik wymiany ostrzy: włóż klucz, wciśnij i puść pałąk, wciśnij i puść przycisk start 5 razy w ciągu 3 sekund. str. 15
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie silnika | 40V DC | Napięcie zasilania | str. 11 |
| Szerokość koszenia | 21 in. | Szerokość decku | str. 11 |
| Wysokość koszenia | 1 in. to 4 in. | Zakres regulacji | str. 11 |
Gdzie szukać w PDF
- Spis treści str. 1
- Konserwacja str. 12, 16, 17
- Rozwiązywanie problemów str. 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy kosiarki akumulatorowej Ryobi RY40HPLM02. Przed użyciem urządzenia należy dokładnie zapoznać się z zasadami bezpieczeństwa, procedurami montażu oraz konserwacji. Kosiarka jest przeznaczona wyłącznie do użytku domowego.

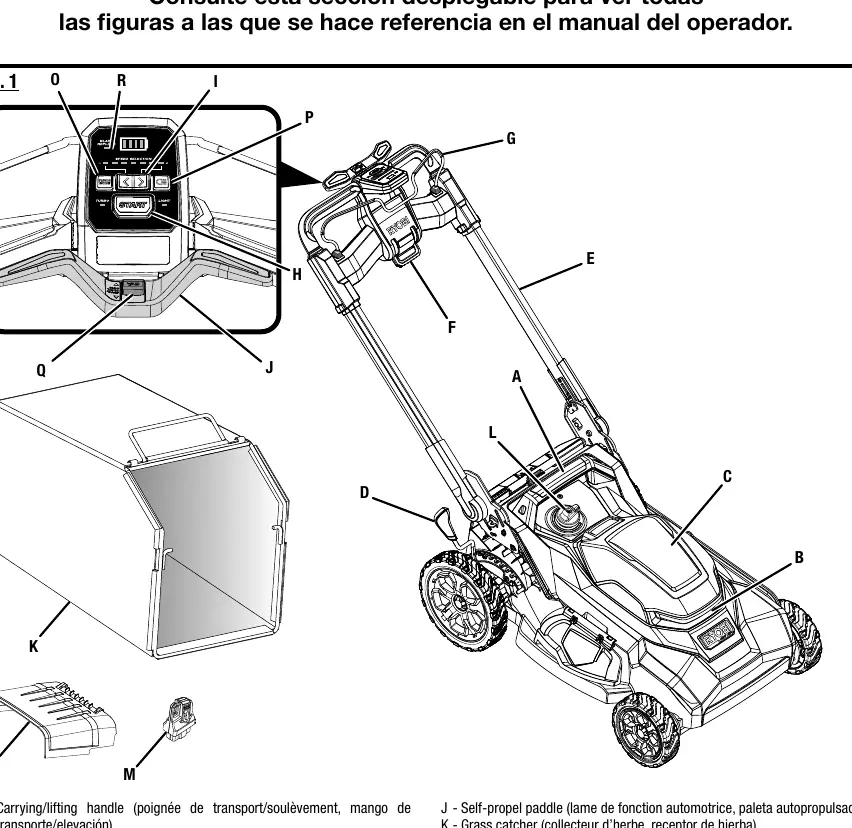

Opis urządzenia
Kosiarka wyposażona jest w silnik bezszczotkowy 40V, podwójne ostrza zapewniające lepsze mulczowanie oraz napęd własny. Posiada regulację wysokości koszenia, reflektory LED oraz możliwość przechowywania w pionie.
Montaż

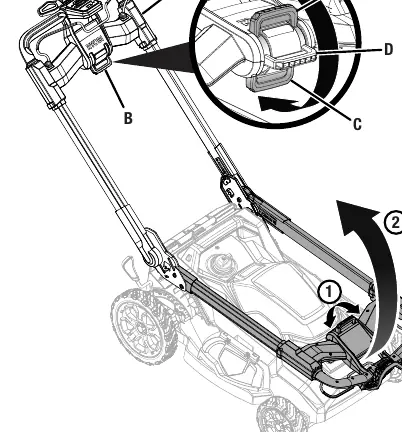

- Rozkładanie uchwytu: Pociągnij dźwignię na poprzeczce uchwytu, aby odblokować i ustawić uchwyt w żądanej pozycji, a następnie zablokuj go w jednym z dwóch wycięć.
- Montaż kosza na trawę: Umieść ramę kosza na płaskiej powierzchni, nałóż worek, a następnie zabezpiecz go za pomocą klipsów na krawędziach ramy.
- Instalacja wyrzutu bocznego: Podnieś pokrywę mulczowania i wsuń wyrzut boczny, dopasowując wypustki do wycięć.
Obsługa

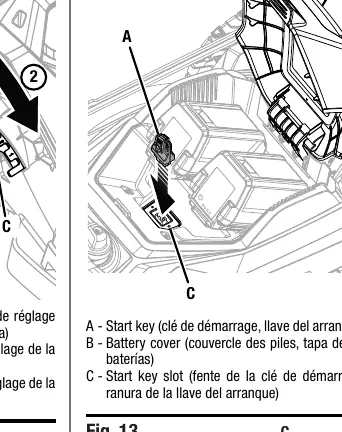

- Instalacja akumulatorów: Podnieś pokrywę akumulatorów, wyrównaj żebra na akumulatorach z rowkami w porcie i wsuń je do oporu.
- Uruchamianie: Włóż klucz startowy do stacyjki, wciśnij przycisk start i pociągnij pałąk w stronę uchwytu.
- Regulacja wysokości: Użyj dźwigni regulacji wysokości, przesuwając ją do przodu (obniżanie) lub do tyłu (podnoszenie).
- Tryb Turbo: Przycisk Turbo zwiększa prędkość obrotową ostrzy dla trudniejszych warunków koszenia.
Konserwacja

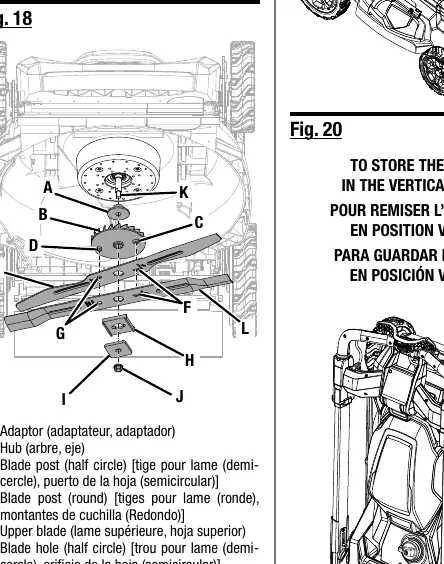

- Wymiana ostrzy: Przed przystąpieniem do prac serwisowych zawsze wyjmij akumulatory i klucz startowy. Zablokuj ostrza kawałkiem drewna, odkręć nakrętkę ostrza (lewy gwint) i wymień ostrza.
- Czyszczenie: Po każdym użyciu wyczyść spód kosiarki z resztek trawy. Nigdy nie używaj węża ani wody pod ciśnieniem.
- Przechowywanie: Kosiarkę można przechowywać w pozycji poziomej lub pionowej, aby zaoszczędzić miejsce.
Informacje o producencie
Ryobi
Praktyczna pomoc
Typowe problemy
Kosiarka nie startuje
Sprawdź naładowanie akumulatorów, upewnij się, że klucz startowy jest włożony, a uchwyt znajduje się w pozycji roboczej.
Nierówne koszenie
Dostosuj wysokość koszenia, sprawdź czy ostrza nie są uszkodzone lub niewyważone.
Wibracje podczas pracy
Sprawdź ostrza pod kątem uszkodzeń lub niewyważenia, sprawdź czy wał silnika nie jest wygięty.
Przed użyciem
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Naładuj akumulatory do pełna.
- Upewnij się, że klucz startowy jest włożony.
- Sprawdź, czy ostrza są ostre i nieuszkodzone.
- Ustaw odpowiednią wysokość koszenia dla warunków trawnika.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 1 in. to 4 in.
- Zakres regulacji wysokości koszenia.
Zgodność modelu
- Używaj tylko z akumulatorami i ładowarkami Ryobi 40V.
