Instrukcja montażu zamka elektronicznego Salto E i 150xx / 350xx

Najważniejsze informacje

Przed przystąpieniem do montażu należy pamiętać o kluczowej zasadzie: nie zamykaj drzwi przed zaprogramowaniem zamka. Po zakończeniu instalacji mechanicznej i włożeniu baterii, zamek musi zostać najpierw skonfigurowany za pomocą odpowiedniego oprogramowania.

Salto zaleca stosowanie zamków wpuszczanych z maksymalnym luzem (pre-turn) wynoszącym 4 stopnie. Upewnij się, że grubość drzwi przekracza 60 mm.

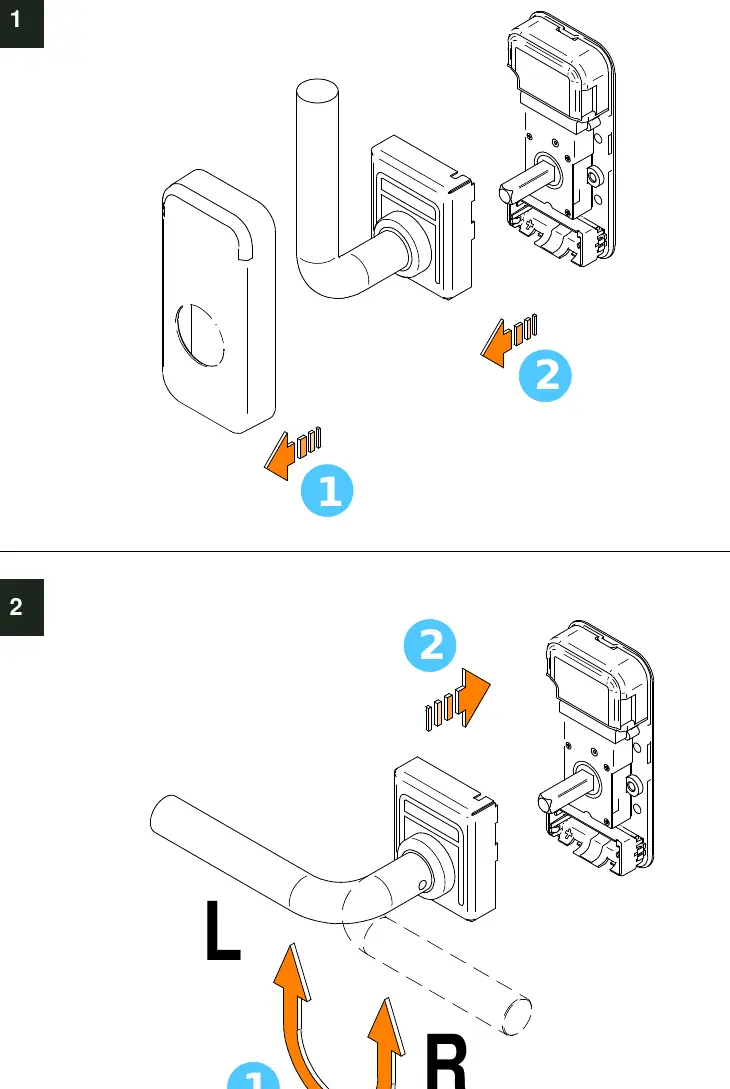

Wybór kierunku otwierania

Zamek umożliwia zmianę kierunku klamki (lewa/prawa). Proces ten polega na odpowiednim ustawieniu elementów wewnętrznych zamka przed montażem na drzwiach. Należy upewnić się, że klamka jest ustawiona zgodnie z kierunkiem otwierania drzwi (L lub R).

Montaż

Proces instalacji wymaga przygotowania otworu w drzwiach o minimalnej średnicy 20 mm. Należy postępować zgodnie z poniższymi krokami:

• Przygotuj otwory montażowe zgodnie z wymiarami podanymi w instrukcji (średnica 8 mm dla śrub).
• Zainstaluj elementy montażowe w drzwiach.

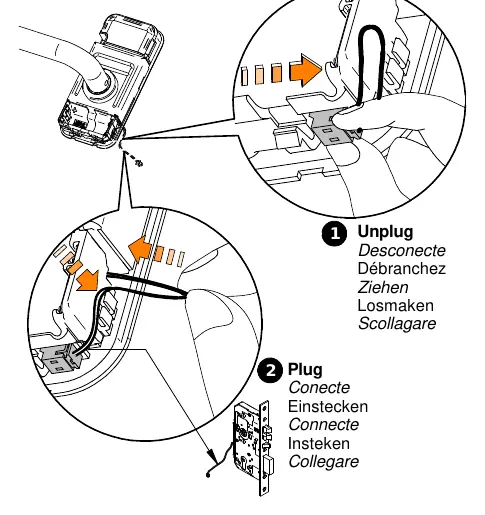

• W przypadku modeli z funkcją Panic lub Privacy, upewnij się, że przewody są poprawnie poprowadzone przez otwory.
• Przykręć szyldy za pomocą dołączonych śrub Torx 20.
• Upewnij się, że mechanizm działa płynnie przed ostatecznym dokręceniem.

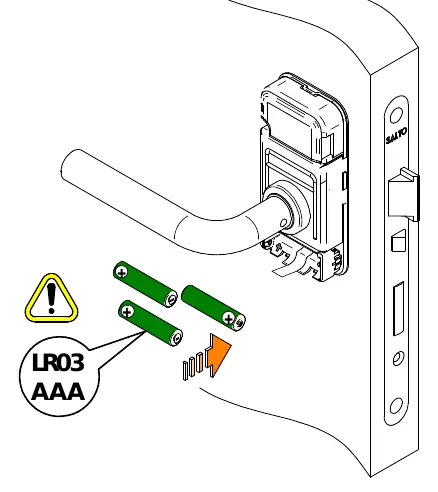

Instalacja baterii

Zamek zasilany jest bateriami typu LR03 AAA. Aby zainstalować baterie:

1. Zdejmij pokrywę baterii.
2. Włóż baterie zgodnie z oznaczeniami polaryzacji (+/-).
3. Upewnij się, że złącza są poprawnie osadzone.
4. Po włożeniu baterii zamek wyda sygnał dźwiękowy (click).

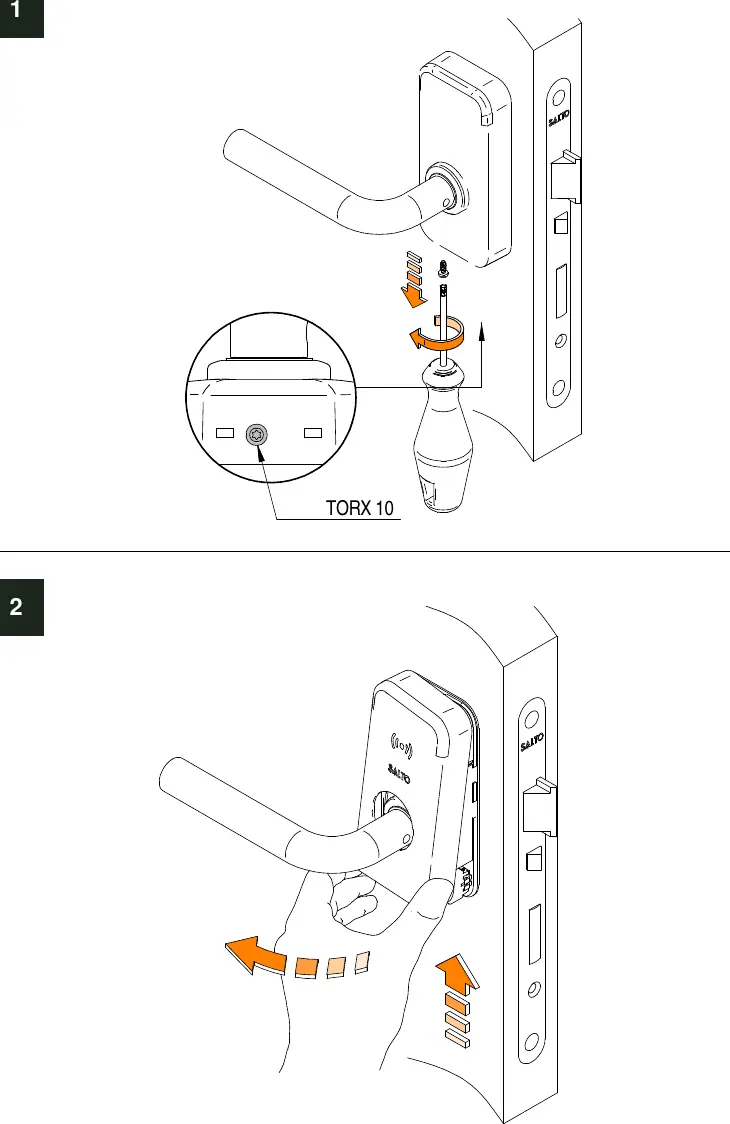

Wymiana baterii

W przypadku konieczności wymiany baterii:

• Odkręć śrubę zabezpieczającą pokrywę baterii za pomocą klucza Torx 10.
• Zdejmij pokrywę.
• Wyjmij zużyte baterie i zastąp je nowymi typu LR03 AAA.
• Zamontuj pokrywę z powrotem i dokręć śrubę.
