Instrukcja montażu zamka ryglowego SDC 1490AI
Kompletny przewodnik instalacji i konfiguracji zamka ryglowego SDC 1490AI. Dowiedz się, jak poprawnie zamontować zamek, podłączyć zasilanie, skonfigurować regulator PR-1000 oraz rozwiązać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zamek ryglowy SDC 1490AI to urządzenie typu "failsafe" przeznaczone do montażu wpuszczanego w drzwiach metalowych. Instrukcja obejmuje procedury montażu poziomego (nadproże) oraz pionowego (ościeżnica boczna), a także konfigurację elektryczną z wykorzystaniem regulatora napięcia PR-1000.
- Zasilanie: Urządzenie obsługuje 12VDC lub 24VDC. Zaleca się stosowanie regulatora PR-1000 w celu redukcji ciepła i wydłużenia żywotności cewki.
- Regulacja: Zamek posiada wbudowany przełącznik automatycznego ryglowania (ARS), który można regulować w przypadku szerokich szczelin między drzwiami a ościeżnicą.
- Uwaga: Nie należy zawieszać zamka na przewodach zasilających podczas instalacji.
Instalacja zamka
Montaż wymaga wykonania otworu w ościeżnicy lub nadprożu zgodnie z wymiarami technicznymi.
Montaż poziomy (nadproże)
- Wyznacz miejsce na zaczep (strike plate) na górnej szynie drzwi.
- Wyznacz środek grubości drzwi na nadprożu i użyj szablonu samoprzylepnego do wycięcia otworu.
- Wywierć otwory pod śruby montażowe i wykonaj pogłębienia (counter-sink) dla śrub #10.
- Wytnij otwór montażowy.
Montaż pionowy (ościeżnica boczna)
- Wyznacz miejsce na zaczep na ościeżnicy, dbając o odpowiednią przestrzeń dla zamka i zaczepu.
- Użyj szablonu samoprzylepnego, wyrównując górną krawędź wycięcia z oznaczeniem na ościeżnicy.
- Wykonaj otwory montażowe i wytnij otwór w ościeżnicy.
Regulacja przełącznika ARS
Przełącznik automatycznego ryglowania (ARS) jest fabrycznie ustawiony na szczelinę 1/8 cala. Jeśli szczelina jest większa:
- Poluzuj nakrętkę blokującą.
- Obracaj zespół przełącznika zgodnie z ruchem wskazówek zegara, aż do uzyskania poprawnego działania.
- Po zakończeniu regulacji dokręć nakrętkę blokującą.
Konfiguracja zasilania i okablowanie
Zaleca się stosowanie regulatora PR-1000, który zmniejsza pobór mocy po aktywacji zamka. W przypadku braku regulatora, należy podłączyć zasilanie bezpośrednio zgodnie ze schematem dla 12VDC lub 24VDC.
- 12VDC: .9A (max)
- 24VDC: .45A (max)
- Podłączenie musi uwzględniać przycisk wyjścia lub system kontroli dostępu (N/C).
Rozwiązywanie problemów
- Zamek nie wysuwa rygla: Sprawdź napięcie zasilania oraz wyrównanie zaczepu.
- Rygiel wysuwa się, ale drży: Zbyt niskie napięcie zasilania.
- Rygiel nie chowa się: Zaczep jest źle ustawiony (mis-aligned).
Dane techniczne
- Płyta czołowa: 8" x 1-1/4" x 1/8"
- Zaczep: 4" x 1-1/2" x 1/8"
- Rygiel: Średnica 5/8", stal nierdzewna
- Skok rygla: 1/2"
Praktyczna pomoc
Typowe problemy
Zamek nie wysuwa rygla
Sprawdź napięcie zasilania oraz wyrównanie zaczepu (strike plate).
Rygiel wysuwa się, ale drży
Napięcie zasilania jest zbyt niskie.
Rygiel nie chowa się
Zaczep jest źle ustawiony (mis-aligned).
Przed użyciem
- Sprawdź, czy dostępne napięcie zasilania to 12VDC lub 24VDC.
- Przygotuj otwór montażowy zgodnie z wymiarami technicznymi.
- Upewnij się, że posiadasz regulator PR-1000 (zalecany dla wydłużenia żywotności).
- Sprawdź wyrównanie zaczepu względem rygla.
- Upewnij się, że szczelina między drzwiami a ościeżnicą pozwala na poprawne działanie przełącznika ARS.
Parametry w praktyce
- 12VDC @ .9A / 24VDC @ .45A
- Wymagane parametry zasilania dla pracy ciągłej.
- Bolt Throw: 1/2"
- Skok rygla, czyli odległość, na jaką wysuwa się element blokujący.
Ilustracje i schematy

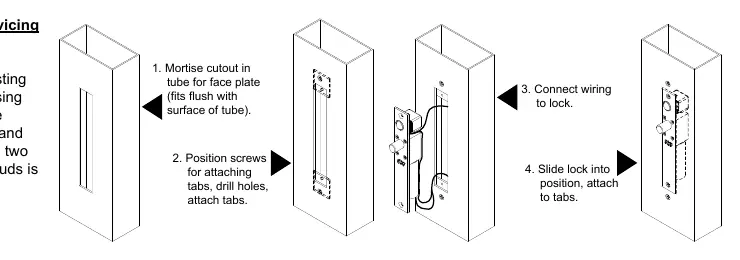

- Schemat instalacji w ościeżnicy metalowej z wymiarami otworów.

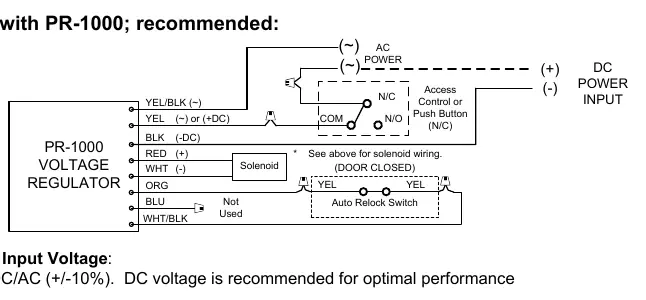

- Schemat podłączenia elektrycznego z regulatorem PR-1000 oraz bez niego.
- Instrukcja regulacji przełącznika ARS dla szerokich szczelin drzwiowych.
Zgodność modelu
- Zamek przeznaczony do montażu wpuszczanego (mortise).
- Wymaga zasilania prądem stałym (DC) dla optymalnej wydajności.
