Instrukcja obsługi zamka ryglowego SDC 1291AHDMR
Szybki przewodnik instalacji i konfiguracji zamka ryglowego SDC 1291AHDMR. Dowiedz się, jak przygotować otwory w ościeżnicy i drzwiach, odwrócić blok montażowy oraz poprawnie podłączyć zasilanie 12VDC lub 24VDC.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konfiguracji zamka ryglowego SDC 1291AHDMR. Dokument zawiera szczegółowe wymiary niezbędne do przygotowania ościeżnicy i drzwi, procedurę odwracania bloku montażowego oraz schematy podłączenia zasilania 12VDC lub 24VDC.
Dane techniczne
- Wymiary czoła: 10-1/2" x 1-1/2" x 1/8"
- Wymiary zaczepu: 4" x 1-1/2" x 1/8"
- Wymagania montażowe: 10-1/2" x 1-1/2" x 1-3/4"
- Rygiel: stal nierdzewna, średnica 5/8"
- Wysunięcie rygla: 3/4"
- Backset: .865"

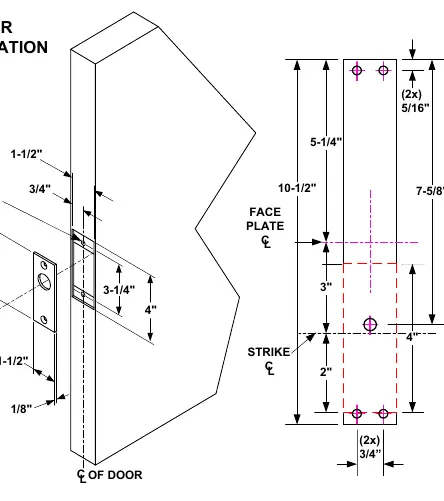

Przygotowanie do montażu
Instrukcja zawiera szczegółowe rysunki techniczne dla ościeżnic aluminiowych oraz drzwi. Należy zwrócić uwagę na:
- Wymagane otwory o średnicy 1-1/4" dla wkładki bębenkowej.
- Konieczność użycia standardowej krzywki typu ILCO (863G) lub odpowiednika.
- Zabezpieczenie wkładki bębenkowej za pomocą śruby blokującej (Cylinder Locking Set screw) po jej zainstalowaniu.

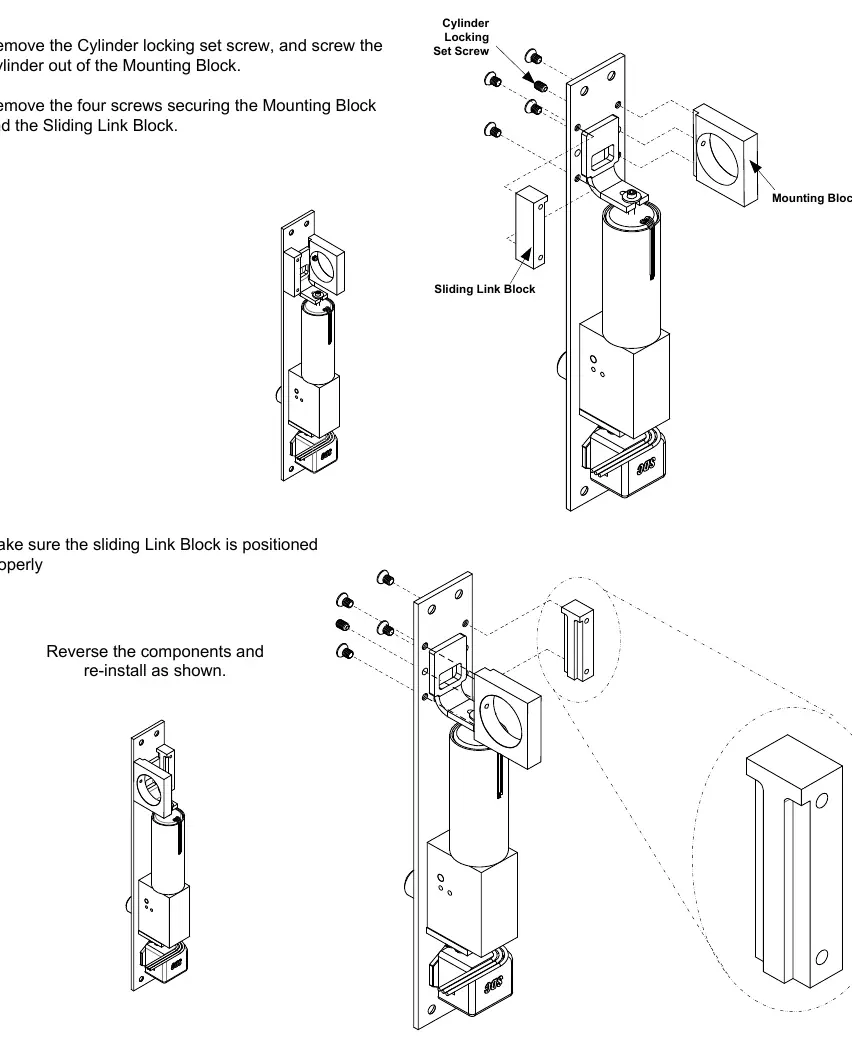

Odwracanie bloku montażowego
W razie potrzeby zmiany konfiguracji:
- Wykręć śrubę blokującą wkładkę i wykręć wkładkę z bloku montażowego.
- Odkręć cztery śruby mocujące blok montażowy oraz blok przesuwny (Sliding Link Block).
- Odwróć komponenty i zainstaluj je ponownie zgodnie z rysunkiem.
- Upewnij się, że blok przesuwny jest poprawnie ustawiony.
Podłączenie elektryczne
Zamek obsługuje dwa napięcia. Należy wybrać odpowiednią konfigurację i użyć dostarczonego złącza pigtail:
- Konfiguracja 12VDC: Pobór prądu 0.9A (max).
- Konfiguracja 24VDC: Pobór prądu 0.45A (max).
Schematy pokazują podłączenie do kontroli dostępu lub przycisku (N/O). Niewykorzystane przewody należy zabezpieczyć (Cap unused wires).
Czujniki (opcjonalne)
- BPS (Bolt Position Sensor): Magnetyczny czujnik położenia rygla (zablokowany/odblokowany).
- DPS (Door Position Switch): Mechaniczny czujnik położenia drzwi (otwarte/zamknięte).
Praktyczna pomoc
Typowe problemy
Zamek nie działa poprawnie po montażu.
Sprawdź, czy blok montażowy jest poprawnie zorientowany (można go odwrócić zgodnie z instrukcją na stronie 4).
Niewłaściwe napięcie zasilania.
Upewnij się, że używasz odpowiedniego schematu dla 12VDC lub 24VDC i używasz dostarczonego złącza pigtail.
Przed użyciem
- Sprawdź wymiary otworu w ościeżnicy (10-1/2" x 1-1/2").
- Upewnij się, że posiadasz wkładkę bębenkową 1-1/8" (brak w zestawie).
- Wybierz odpowiednie napięcie zasilania (12VDC lub 24VDC).
- Przygotuj standardową krzywkę typu ILCO (863G) lub odpowiednik.
Ilustracje i schematy
- Schematy pokazują przygotowanie ościeżnicy aluminiowej oraz drzwi.
- Schemat okablowania wskazuje kolory przewodów dla konfiguracji 12V i 24V.
Zgodność modelu
- Wymaga wkładki bębenkowej 1-1/8" (nie dołączona).
- Wymaga krzywki typu ILCO (863G) lub odpowiednika.
