Instrukcja montażu zamka ryglowego SDC 1291AHDDMR1

Kompletny przewodnik instalacji zamka ryglowego SDC 1291AHDDMR1. Instrukcja zawiera szczegółowe schematy przygotowania drzwi i ościeżnicy, wytyczne dotyczące okablowania dla systemów 12V i 24V oraz specyfikację techniczną.

Spis treści

Najważniejsze informacje z instrukcji

Zamek ryglowy SDC 1291AHDDMR1 to wpuszczany zamek typu Fail-Secure (wymaga zasilania do odblokowania) z funkcją mechanicznego zwolnienia. Urządzenie wymaga precyzyjnego przygotowania otworu w drzwiach i ościeżnicy. Przed instalacją należy upewnić się, że posiadana wkładka bębenkowa posiada prosty zabierak (typ ILCO 863G lub odpowiednik).

Przygotowanie drzwi i ościeżnicy

Instalacja wymaga wykonania precyzyjnych wycięć w drzwiach i ościeżnicy. Kluczowe wymiary to:

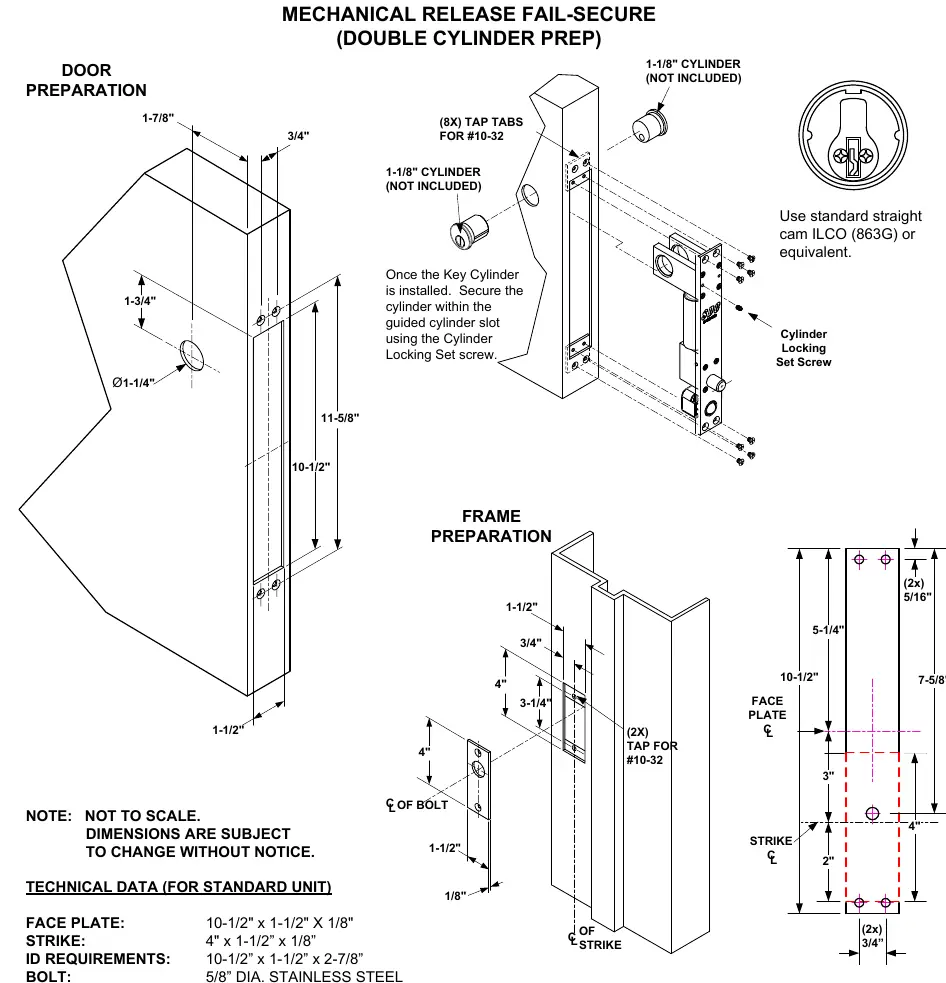

Schemat przygotowania drzwi i ościeżnicy z wymiarami
Schemat przygotowania drzwi i ościeżnicy z wymiarami
  • Backset: 1-7/8 cala.
  • Wymiary czoła zamka: 10-1/2 x 1-1/2 x 1/8 cala.
  • Wymagania montażowe: Należy wykonać otwory zgodnie ze schematem, w tym otwory na wkładkę oraz punkty mocowania (tap tabs #10-32).

Instalacja wkładki

Po przygotowaniu otworu i zamontowaniu zamka, należy zainstalować wkładkę bębenkową:

  1. Wsuń wkładkę do otworu.
  2. Zabezpiecz wkładkę wewnątrz gniazda za pomocą śruby blokującej (Cylinder Locking Set screw).

Okablowanie

Zamek obsługuje dwa napięcia zasilania. Należy wybrać odpowiednią konfigurację i użyć dostarczonego złącza (pigtail connector):

  • Konfiguracja 12VDC: Pobór prądu 0.9A (Max) przy pracy ciągłej.
  • Konfiguracja 24VDC: Pobór prądu 0.45A (Max) przy pracy ciągłej.
  • Podłączenie: Schemat zawiera instrukcję podłączenia zasilania oraz opcjonalnych czujników BPS (Bolt Position Sensor) i DPS (Door Position Switch).

Dane techniczne

  • Rygiel: Średnica 5/8 cala, stal nierdzewna.
  • Wysunięcie rygla (Bolt Throw): 3/4 cala.
  • Czujniki (opcjonalne): BPS (magnetyczny, 5W) oraz DPS (mechaniczny, 4A @ 30VDC).

Praktyczna pomoc

Typowe problemy

Zamek nie otwiera się po podaniu sygnału

Sprawdź, czy zasilanie jest zgodne z wybraną konfiguracją (12V lub 24V) oraz czy przewody są poprawnie podłączone do złącza pigtail.

Wkładka bębenkowa nie pasuje

Upewnij się, że używasz wkładki z prostym zabierakiem (straight cam), np. typu ILCO 863G.

Przed użyciem

  • Sprawdź, czy napięcie zasilania (12V lub 24V) jest zgodne z wymaganiami.
  • Upewnij się, że posiadasz wkładkę z prostym zabierakiem.
  • Zweryfikuj wymiary otworu w drzwiach (Backset 1-7/8 cala).
  • Przygotuj narzędzia do wykonania otworów montażowych #10-32.

Parametry w praktyce

Backset 1-7/8"
Odległość od krawędzi drzwi do środka otworu na wkładkę.
Bolt Throw 3/4"
Długość wysunięcia rygla po zamknięciu zamka.

Ilustracje i schematy

  • Schemat przygotowania drzwi pokazuje dokładne rozmieszczenie otworów montażowych i wymiary wycięcia.
  • Schemat okablowania przedstawia różnice w podłączeniu dla zasilania 12V i 24V oraz kolory przewodów.

Zgodność modelu

  • Wymaga wkładki z prostym zabierakiem (straight cam).
  • Zamek typu Fail-Secure.
