Instrukcja obsługi zamka ryglowego SDC 1291AHWD

Dowiedz się, jak zainstalować i podłączyć zamek ryglowy SDC 1291AHWD. Przewodnik zawiera schematy okablowania, instrukcje montażu wpuszczanego, konfigurację regulatora mocy PR-1000 oraz wskazówki dotyczące rozwiązywania problemów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Zamek ryglowy SDC 1291AHWD to urządzenie typu fail-secure (blokada przy braku zasilania) przeznaczone do montażu wpuszczanego. Instrukcja obejmuje procedury montażu poziomego (nadproże) oraz pionowego (ościeżnica), konfigurację elektryczną z zalecanym regulatorem mocy PR-1000 oraz ustawienia czujników pozycji.

Montaż zamka

Zamek można zainstalować w dwóch konfiguracjach:

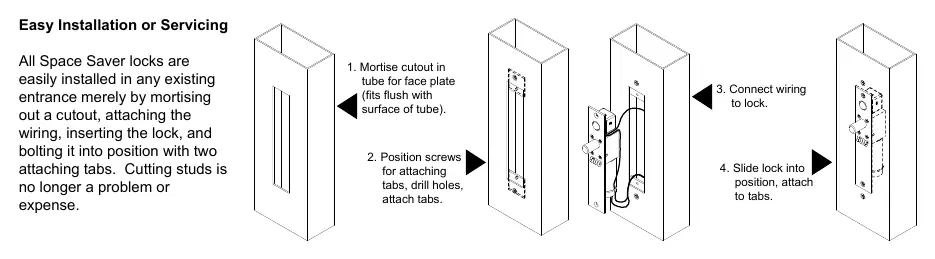

Kroki montażu zamka wpuszczanego
Kroki montażu zamka wpuszczanego

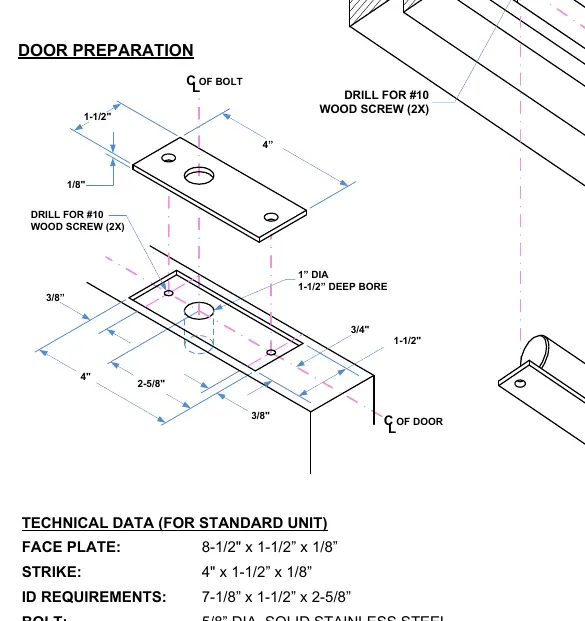

Szczegóły przygotowania otworu w drzwiach i ościeżnicy
Szczegóły przygotowania otworu w drzwiach i ościeżnicy
  • Montaż poziomy (nadproże): Wyznacz miejsce na płytkę zaczepową na górnej krawędzi drzwi. Wyznacz linię środkową grubości drzwi na nadprożu, użyj szablonu samoprzylepnego, wywierć otwory i wykonaj wycięcie.
  • Montaż pionowy (ościeżnica): Wyznacz miejsce na ościeżnicy w pobliżu środka wysokości drzwi. Użyj szablonu, aby wyznaczyć otwory montażowe i wykonać wycięcie.

Po wykonaniu wycięcia, zamontuj zaczepy montażowe wewnątrz, podłącz przewody i wsuń zamek. W przypadku montażu poziomego, koniec rygla powinien znajdować się najbliżej krawędzi zamka. W montażu pionowym rygiel musi znajdować się na górnym końcu wycięcia. Zabezpiecz śrubami maszynowymi #10-32.

Regulacja ARS (Automatic Relock Switch)

Zamek wyposażony jest w przełącznik automatycznego ryglowania (ARS), ustawiony fabrycznie na 1/8 cala (ok. 3 mm) luzu między drzwiami a ościeżnicą. Jeśli szczelina jest większa, poluzuj nakrętkę blokującą i obracaj zespół przełącznika zgodnie z ruchem wskazówek zegara, aż do uzyskania poprawnego działania, a następnie dokręć nakrętkę.

Regulacja przełącznika ARS
Regulacja przełącznika ARS

Podłączenie elektryczne i regulator PR-1000

Zaleca się stosowanie regulatora mocy SDC PR-1000, który redukuje pobór mocy po aktywacji zamka, zmniejszając nagrzewanie się cewki i wydłużając jej żywotność. Zasilanie prądem stałym (DC) jest rekomendowane dla lepszej wydajności cieplnej.

  • Konfiguracja 24VDC: 450mA (max).
  • Konfiguracja 12VDC: 900mA (max).
  • Schematy połączeń z regulatorem PR-1000 oraz bez niego znajdują się w sekcji "Wiring" instrukcji.

Konfiguracja czujników BPS i DPS

Zamek może być wyposażony w opcjonalne czujniki:

  • BPS (Bolt Position Sensor): Wskazuje, czy rygiel jest zablokowany czy odblokowany (5W).
  • DPS (Door Position Switch): Wskazuje, czy drzwi są otwarte czy zamknięte (4A przy 30VDC).
  • Kolory przewodów: Niebieski (N/O), Czerwony (N/C), Biały (COM).

Rozwiązywanie problemów

W przypadku problemów z działaniem zamka:

  • Rygiel nie wysuwa się: Sprawdź napięcie zasilania oraz wyrównanie płytki zaczepowej.
  • Rygiel wysuwa się, ale drga: Zbyt niskie napięcie zasilania.
  • Rygiel nie chowa się: Płytka zaczepowa jest źle ustawiona.

Praktyczna pomoc

Typowe problemy

Rygiel nie wysuwa się

Sprawdź napięcie zasilania oraz wyrównanie płytki zaczepowej.

Rygiel drga podczas wysuwania

Napięcie zasilania jest zbyt niskie.

Rygiel nie chowa się

Płytka zaczepowa jest źle ustawiona.

Przed użyciem

  • Upewnij się, że zasilanie jest zgodne z wymaganiami (12VDC lub 24VDC).
  • Zainstaluj regulator PR-1000 dla optymalnej pracy i żywotności cewki.
  • Sprawdź, czy szczelina między drzwiami a ościeżnicą jest odpowiednia (domyślnie 1/8 cala).
  • Upewnij się, że płytka zaczepowa jest prawidłowo wyrównana względem rygla.
  • Sprawdź polaryzację przewodów dla czujników BPS/DPS.

Parametry w praktyce

Zasilanie 12VDC
Pobór prądu 0.9A (max), praca ciągła.
Zasilanie 24VDC
Pobór prądu 0.45A (max), praca ciągła.
Płytka czołowa
Wymiary 8-1/2" x 1-1/2" x 1/8".

Ilustracje i schematy

  • Schemat montażu (kroki 1-4) pokazuje proces wycinania otworu, montażu zaczepów i podłączenia.
  • Schemat ARS pokazuje regulację luzu drzwiowego poprzez obrót nakrętki.
  • Schematy okablowania (z PR-1000 i bez) wskazują poprawne podłączenie zasilania i przycisków sterujących.
  • Schemat DPS/BPS pokazuje konfigurację styków (N/O, N/C, COM) dla czujników.

Zgodność modelu

  • Zalecane stosowanie regulatora PR-1000 dla wszystkich instalacji.
  • Zalecane zasilanie prądem stałym (DC) dla lepszej redukcji ciepła.
  • Wymagane wycięcie w ościeżnicy/drzwiach zgodnie z szablonem.
