Instrukcja obsługi zamka ryglowego SDC 1291AH
Przewodnik instalacji i konfiguracji zamka ryglowego SDC 1291AH. Dowiedz się, jak zamontować zamek, podłączyć zasilanie, skonfigurować regulator PR-1000 oraz rozwiązywać problemy z działaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zamek ryglowy SDC 1291AH to urządzenie typu Fail-Secure przeznaczone do montażu wpuszczanego. Instrukcja obejmuje procedury montażu w drzwiach metalowych, schematy okablowania oraz konfigurację regulatora napięcia PR-1000, który jest zalecany w celu redukcji poboru mocy i wydłużenia żywotności solenoidu.
Instalacja
Zamek można montować w pozycji poziomej (nad drzwiami) lub pionowej (na ościeżnicy bocznej).
Montaż poziomy (nad drzwiami)
- Wyznacz miejsce na zaczep (strike plate) na górnej krawędzi drzwi.
- Zaznacz odpowiednie miejsce na ościeżnicy.
- Użyj dołączonego szablonu samoprzylepnego, aby wyciąć otwór w ościeżnicy.
- Wywierć otwory pod śruby montażowe i zamontuj zaczepy.
Montaż pionowy (na ościeżnicy bocznej)
- Wyznacz środek wysokości drzwi na ościeżnicy.
- Zaznacz miejsce na zaczep i wykonaj odpowiednie wycięcie zgodnie z szablonem.
- Upewnij się, że rygiel znajduje się w górnej części wycięcia.
Regulacja ARS (Auto Relock Switch)
Zamek posiada przełącznik automatycznego ryglowania (ARS), który jest fabrycznie ustawiony na szczelinę 1/8 cala między drzwiami a ościeżnicą. Jeśli szczelina jest większa, należy:
- Poluzować nakrętkę blokującą.
- Obrócić zespół przełącznika zgodnie z ruchem wskazówek zegara, aż do uzyskania poprawnego ustawienia.
- Dokręcić nakrętkę blokującą.
Okablowanie i zasilanie
Zaleca się stosowanie regulatora napięcia PR-1000. Zasilanie prądem stałym (DC) jest rekomendowane dla optymalnej wydajności i redukcji ciepła.
- Konfiguracja 12VDC: 900mA (max).
- Konfiguracja 24VDC: 450mA (max).
- Podłącz przewody zgodnie ze schematem dla wybranej konfiguracji (z PR-1000 lub bez).
- Nie zawieszaj zamka na przewodach podczas instalacji.
Dane techniczne
- Wymiary czoła zamka: 8" x 1-1/2" x 1/8"
- Wymiary zaczepu: 4" x 1-1/2" x 1/8"
- Wysunięcie rygla (Bolt Throw): 3/4"
- Materiał rygla: Stal nierdzewna
Rozwiązywanie problemów
- Zamek nie chowa rygla: Sprawdź napięcie zasilania oraz wyrównanie zaczepu.
- Zamek nie wysuwa rygla: Sprawdź, czy zaczep nie jest źle ustawiony.
Praktyczna pomoc
Typowe problemy
Zamek nie chowa rygla
Sprawdź napięcie zasilania oraz wyrównanie zaczepu (strike plate).
Zamek nie wysuwa rygla
Sprawdź, czy zaczep jest prawidłowo ustawiony względem rygla.
Przed użyciem
- Sprawdź napięcie zasilania (12VDC lub 24VDC).
- Upewnij się, że posiadasz regulator PR-1000 (zalecany).
- Przygotuj otwór w ościeżnicy zgodnie z wymiarami technicznymi.
- Sprawdź wyrównanie zaczepu (strike plate) przed ostatecznym montażem.
- Upewnij się, że szczelina między drzwiami a ościeżnicą jest zgodna z ustawieniem ARS.
Ilustracje i schematy

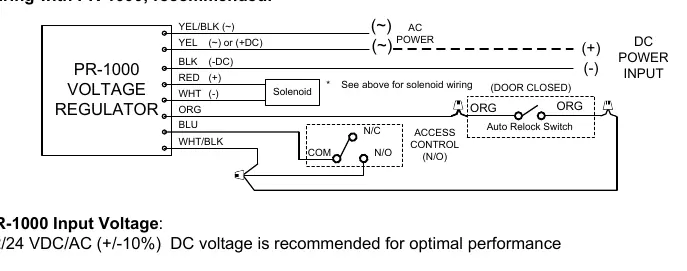

- Schemat okablowania z PR-1000 pokazuje poprawne podłączenie zasilania i kontroli dostępu.
- Schemat ARS pokazuje regulację szczeliny drzwiowej poprzez obrót zespołu przełącznika.
- Rysunki montażowe pokazują proces wycinania otworu i mocowania zaczepów.
Zgodność modelu
- Zamek wymaga zasilania DC dla optymalnej wydajności.
- Wymaga montażu wpuszczanego (mortise).
