Instrukcja montażu zamka ryglowego SDC 1490A
Szybki przewodnik instalacji i podłączenia zamka ryglowego SDC 1490A. Dowiedz się, jak zamontować zamek w ościeżnicy, podłączyć zasilanie z regulatorem PR-1000 oraz skonfigurować napięcie 12V/24V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i podłączenia zamka ryglowego SDC 1490A. Urządzenie jest przeznaczone do pracy ciągłej. Producent zaleca stosowanie dołączonego regulatora napięcia PR-1000 w celu redukcji poboru mocy, obniżenia temperatury pracy zamka i wydłużenia żywotności cewki.
Montaż
Zamek można montować w pozycji poziomej (nadproże) lub pionowej (ościeżnica).
- Przygotowanie: Wyznacz miejsce montażu na ościeżnicy lub nadprożu. Użyj szablonu do wycięcia otworu montażowego.
- Montaż zaczepów: Zamontuj zaczepy montażowe wewnątrz otworu.
- Podłączenie: Podłącz zasilanie i przewody kontroli dostępu zgodnie ze schematem. Nie zawieszaj zamka na przewodach.
- Instalacja: Wsuń zamek w otwór i przykręć go do zaczepów.
Regulacja przełącznika automatycznego ryglowania
Zamek posiada przełącznik automatycznego ryglowania (Auto Relock Switch), który jest fabrycznie ustawiony na szczelinę 1/8 cala między drzwiami a ościeżnicą. W przypadku większej szczeliny:
- Poluzuj nakrętkę blokującą.
- Przekręć zespół przełącznika zgodnie z ruchem wskazówek zegara, aby dostosować go do szerokości szczeliny.
- Dokręć nakrętkę po zakończeniu regulacji.
Podłączenie elektryczne
Zamek obsługuje dwa standardy napięcia:
- 12VDC: Maksymalny pobór prądu 0.9A.
- 24VDC: Maksymalny pobór prądu 0.45A.
Zaleca się stosowanie napięcia stałego (DC) dla optymalnej wydajności. Schematy podłączenia z regulatorem PR-1000 oraz bez niego znajdują się w pełnej dokumentacji.
Rozwiązywanie problemów
W przypadku problemów z działaniem zamka, sprawdź:
- Zamek nie wysuwa rygla: Sprawdź napięcie zasilania oraz wyrównanie zaczepu (strike plate).
- Rygiel wysuwa się, ale drga: Napięcie zasilania jest zbyt niskie.
- Rygiel nie chowa się: Zaczep jest źle wyrównany.
Praktyczna pomoc
Typowe problemy
Zamek nie wysuwa rygla
Sprawdź napięcie zasilania oraz wyrównanie zaczepu (strike plate).
Rygiel wysuwa się, ale drga
Napięcie zasilania jest zbyt niskie.
Rygiel nie chowa się
Zaczep jest źle wyrównany.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z konfiguracją (12V lub 24V).
- Upewnij się, że używasz regulatora PR-1000 dla redukcji ciepła.
- Przygotuj otwór montażowy zgodnie z szablonem.
- Sprawdź wyrównanie zaczepu (strike plate) względem zamka.
Parametry w praktyce
- 12VDC @ 0.9A (max)
- Wymagane zasilanie dla konfiguracji 12V.
- 24VDC @ 0.45A (max)
- Wymagane zasilanie dla konfiguracji 24V.
- Continuous Duty
- Zamek przystosowany do pracy ciągłej.
Ilustracje i schematy
- Schemat montażu: wycięcie otworu, montaż zaczepów, podłączenie przewodów, wsuwanie zamka.

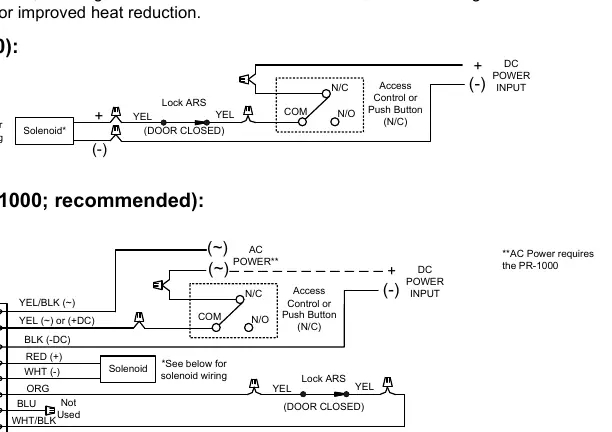

- Schemat podłączenia: różnice w okablowaniu z regulatorem PR-1000 i bez niego.
- Regulacja przełącznika: instrukcja ustawiania szczeliny drzwiowej.
Zgodność modelu
- Zalecane użycie regulatora PR-1000 dla wydłużenia żywotności cewki.
- Zamek wymaga precyzyjnego wyrównania zaczepu.
