Instrukcja obsługi modułu elektronicznego Secop 101N2130 do sprężarek BD1.4F-VSD

Szybki przewodnik po instalacji, konfiguracji i diagnostyce modułu elektronicznego Secop 101N2130. Zawiera schematy podłączeń, ustawienia parametrów pracy, konfigurację termostatu oraz instrukcję łączenia z oprogramowaniem TOOL4COOL.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Schemat podłączeń elektrycznych (Fig. 1) Strona 1 Montaż modułu na sprężarce (Fig. 3) Strona 2

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji i konfiguracji modułu elektronicznego Secop 101N2130 przeznaczonego do sprężarek BD1.4F-VSD. Moduł jest urządzeniem dwunapięciowym (12V/24V DC) z wbudowaną ochroną termiczną. Konfiguracja parametrów pracy możliwa jest za pomocą oprogramowania TOOL4COOL lub poprzez rezystory zewnętrzne (opcja bez PC).

Instalacja i zasilanie

Moduł należy zamontować bezpośrednio na wtyku sprężarki, mocując go za pomocą co najmniej dwóch śrub. Zasilanie musi być podłączone bezpośrednio do biegunów akumulatora. Wymagane jest zastosowanie bezpiecznika 15A na przewodzie dodatnim (+), jak najbliżej akumulatora. W przypadku stosowania wyłącznika głównego, musi on mieć obciążalność prądową min. 20A.

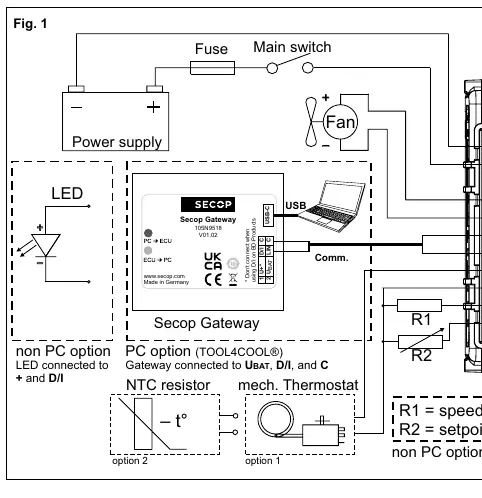

Schemat podłączeń elektrycznych (Fig. 1)
Schemat podłączeń elektrycznych (Fig. 1)
Montaż modułu na sprężarce (Fig. 3)
Montaż modułu na sprężarce (Fig. 3)

Konfiguracja pracy

  • Termostat: Możliwe jest podłączenie termostatu NTC lub mechanicznego do zacisków C i T. Standardowe ustawienie to Auto.
  • Prędkość: Fabrycznie ustawiona na 4000 obr./min. Zmiana prędkości możliwa jest przez oprogramowanie lub rezystor R1 podłączony między zaciski C i P.
  • Wentylator: Napięcie wyjściowe dla wentylatora jest regulowane do 12V. Wentylator podłącza się do zacisków +(F) i F.

Diagnostyka błędów

W przypadku wystąpienia błędu, moduł sygnalizuje go za pomocą kodów błędów dostępnych w oprogramowaniu TOOL4COOL lub poprzez miganie diody LED podłączonej do zacisków D/I i +. Liczba mignięć diody odpowiada konkretnemu kodowi błędu (np. 1 mignięcie – odcięcie zasilania, 3 mignięcia – błąd rozruchu silnika).

Łączenie z TOOL4COOL

Aby nawiązać połączenie z komputerem, należy wykorzystać interfejs Secop Gateway (kod 105N9518). Połączenie musi zostać zainicjowane w ciągu 15 sekund od włączenia zasilania modułu. Zaleca się zmianę ustawień sieciowych w oprogramowaniu (częstotliwość odświeżania na 3 sekundy), aby zapewnić stabilne wykrycie urządzenia.

Informacje o producencie

Secop GmbH

Profil marki
Strona producenta https://www.secop.com Manuale producenta https://www.secop.com/en/service/technical-literature

Praktyczna pomoc

Typowe problemy

Dioda LED miga 3 razy

Błąd rozruchu silnika: wirnik jest zablokowany lub ciśnienie różnicowe w układzie chłodniczym jest zbyt wysokie (>5 bar).

Dioda LED miga 5 razy

Termiczne wyłączenie modułu: układ chłodniczy jest przeciążony lub temperatura otoczenia jest zbyt wysoka.

Brak komunikacji z TOOL4COOL

Upewnij się, że zasilanie modułu zostało włączone w ciągu 15 sekund od rozpoczęcia wyszukiwania przez oprogramowanie. Sprawdź ustawienia sieciowe (adres węzła 1, odświeżanie co 3s).

Przed użyciem

  • Sprawdź, czy napięcie zasilania mieści się w granicach 12V lub 24V DC.
  • Upewnij się, że bezpiecznik 15A jest zainstalowany na przewodzie dodatnim.
  • Zweryfikuj przekrój przewodów zasilających zgodnie z tabelą w instrukcji (Fig. 4).
  • Upewnij się, że moduł jest solidnie przykręcony do sprężarki.
  • Sprawdź poprawność polaryzacji podłączenia akumulatora.

Parametry w praktyce

Maksymalne napięcie
17V dla systemów 12V oraz 34V dla systemów 24V.
Maksymalna temperatura otoczenia
55°C; powyżej tej wartości moduł może aktywować ochronę termiczną.
Wyjście wentylatora
Stałe napięcie 12V, maksymalna moc ciągła 6W.

Ilustracje i schematy

  • Fig. 1: Schemat połączeń elektrycznych dla opcji PC i bez PC.

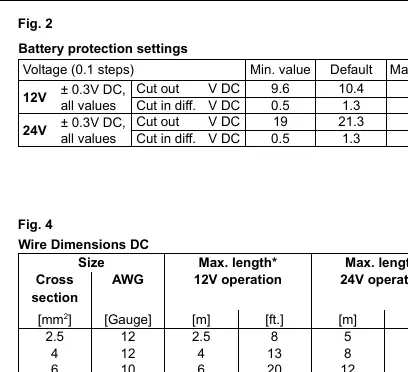

  • Fig. 2: Tabela ustawień ochrony akumulatora (napięcia odcięcia).
  • Fig. 5: Tabela wartości rezystorów R1 dla wyboru prędkości i trybów pracy.
  • Fig. 7: Lista kodów błędów sygnalizowanych przez diodę LED.

Zgodność modelu

  • Wymaga interfejsu Secop Gateway (105N9518) do konfiguracji przez PC.
  • Wentylator musi być zawsze na 12V, niezależnie od napięcia zasilania systemu (12V lub 24V).
