Instrukcja montażu uchwytu biurkowego do monitora SIIG 04-1349A
Dowiedz się, jak poprawnie zamontować i wyregulować uchwyt biurkowy SIIG 04-1349A. Instrukcja zawiera kroki montażu zaciskowego i przelotowego, konfigurację VESA oraz regulację sprężyny gazowej.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Uchwyt biurkowy SIIG 04-1349A jest przeznaczony do montażu monitorów o wadze od 3 do 23 kg. Przed przystąpieniem do instalacji upewnij się, że powierzchnia montażowa jest stabilna i wytrzyma ciężar urządzenia. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
Montaż uchwytu
Uchwyt oferuje dwie metody montażu do blatu biurka:
- Montaż zaciskowy (C-Clamp): Przeznaczony do montażu na krawędzi biurka. Wybierz odpowiednie otwory w zależności od grubości blatu.
- Montaż przelotowy (Grommet): Wymaga otworu w blacie biurka. Użyj dołączonej śruby i płytki montażowej, aby zabezpieczyć uchwyt od spodu.
Instalacja monitora
Uchwyt obsługuje standardy VESA: 75x75, 100x100, 200x100 oraz 200x200 mm. Wybierz odpowiednie śruby z zestawu (M4, M5) w zależności od modelu monitora. W przypadku monitorów zakrzywionych użyj odpowiednich dystansów, jeśli są wymagane.
Regulacja i konserwacja
Po zamontowaniu monitora konieczne może być wyregulowanie napięcia sprężyny gazowej:
- Jeśli ramię opada: Obróć śrubę regulacyjną zgodnie z ruchem wskazówek zegara.
- Jeśli ramię unosi się samoczynnie: Obróć śrubę regulacyjną przeciwnie do ruchu wskazówek zegara.
Zawsze trzymaj ramię w pozycji poziomej podczas regulacji. Regularnie sprawdzaj dokręcenie wszystkich śrub (co najmniej raz na trzy miesiące), aby zapewnić bezpieczeństwo użytkowania.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Ramię monitora opada pod ciężarem ekranu
Użyj dołączonego klucza imbusowego, aby obrócić śrubę regulacyjną zgodnie z ruchem wskazówek zegara, zwiększając napięcie sprężyny.
Ramię monitora unosi się samoczynnie do góry
Obróć śrubę regulacyjną przeciwnie do ruchu wskazówek zegara, aby zmniejszyć napięcie sprężyny.
Przed użyciem
- Sprawdź, czy waga monitora mieści się w zakresie 3-23 kg.
- Upewnij się, że blat biurka jest wystarczająco solidny.
- Zweryfikuj rozstaw otworów montażowych VESA w monitorze.
- Przygotuj odpowiednie narzędzia (klucz imbusowy jest w zestawie).
Parametry w praktyce
- Standard VESA
- Obsługuje 75x75, 100x100, 200x100, 200x200 mm.
- Maksymalny rozmiar ekranu
- Do 49 cali.
Ilustracje i schematy
- Krok 1A: Montaż zaciskowy (C-Clamp) do krawędzi biurka.

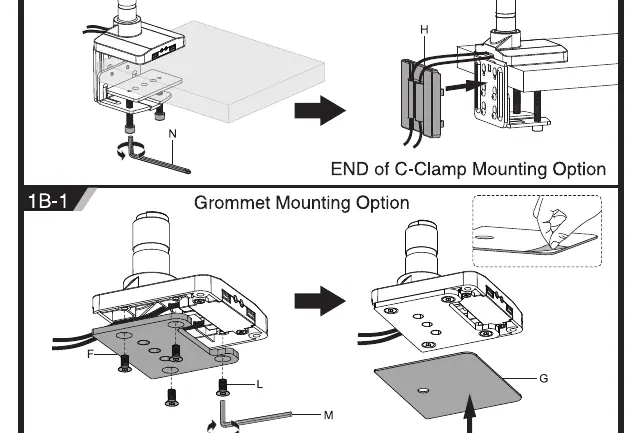

- Krok 1B: Montaż przelotowy (Grommet) przez otwór w blacie.

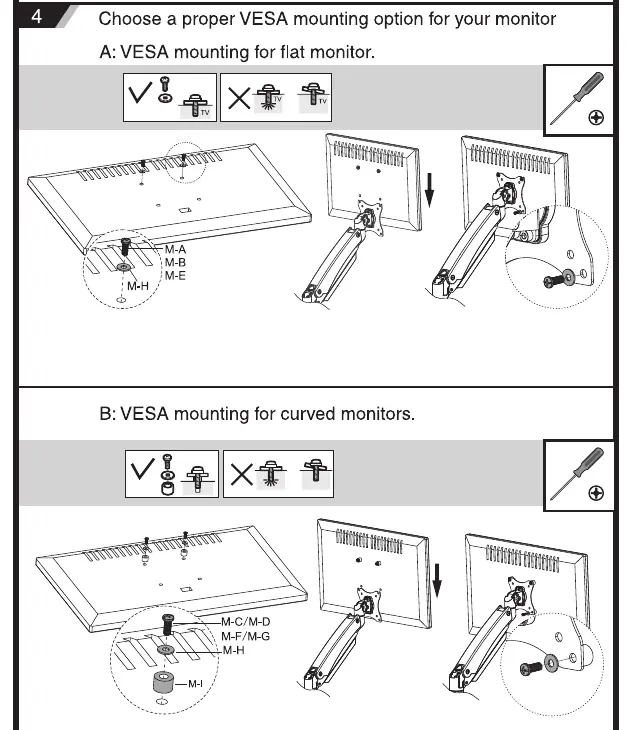

- Krok 4: Montaż płyty VESA do monitora (płaskiego lub zakrzywionego).
Zgodność modelu
- Kompatybilny z monitorami płaskimi i zakrzywionymi.
- Przeznaczony do montażu na ścianach z drewna, betonu lub cegły (w przypadku montażu ściennego, jeśli dotyczy).
