Instrukcja montażu uchwytu ściennego do dwóch monitorów SIIG...
Szybki przewodnik montażu i obsługi uchwytu ściennego SIIG 04-1134BB. Dowiedz się, jak bezpiecznie zamontować ramię gazowe, przymocować monitory i wyregulować ich położenie.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Uchwyt SIIG 04-1134BB to zaawansowane rozwiązanie do montażu dwóch monitorów na ścianie, wyposażone w mechanizm sprężyny gazowej umożliwiający płynną regulację wysokości i kąta nachylenia. Przed przystąpieniem do montażu upewnij się, że ściana jest w stanie utrzymać łączną wagę monitorów oraz że posiadasz odpowiednie narzędzia. Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń.
Montaż uchwytu do ściany
Proces montażu różni się w zależności od rodzaju ściany:
- Ściany drewniane (stud): Użyj poziomicy, aby wyznaczyć miejsce montażu. Wywierć otwory prowadzące i przykręć uchwyt za pomocą dołączonych śrub montażowych.
- Ściany betonowe lub z cegły: Wywierć otwory o odpowiedniej głębokości, umieść kołki rozporowe, a następnie przykręć uchwyt.
Po zamontowaniu podstawy, nasuń ramiona uchwytu na płytę montażową i zabezpiecz je zgodnie z instrukcją.
Montaż monitorów
Uchwyt obsługuje standardy VESA. Aby zamontować monitory:
- Wybierz odpowiednie śruby (M4x12, M4x16, M5x12 lub M5x16) w zależności od otworu montażowego w Twoim monitorze.
- Przykręć płytki VESA do tylnej części monitorów.
- Zawieś monitory na ramionach uchwytu, upewniając się, że mechanizm blokujący jest poprawnie zapięty.
Regulacja i konserwacja
Mechanizm sprężyny gazowej wymaga regulacji, aby utrzymać monitory w wybranej pozycji:
- Jeśli monitor opada, przekręć śrubę regulacyjną w kierunku znaku plus (+), aby zwiększyć napięcie.
- Jeśli monitor unosi się samoczynnie, przekręć śrubę w kierunku znaku minus (-), aby zmniejszyć napięcie.
Zaleca się sprawdzanie stabilności uchwytu oraz dokręcenie wszystkich śrub co najmniej raz na trzy miesiące.
Informacje o producencie
SIIG Inc
Praktyczna pomoc
Typowe problemy
Monitor opada po zamontowaniu
Zwiększ napięcie sprężyny gazowej, obracając śrubę regulacyjną w kierunku znaku plus (+).
Monitor samoczynnie unosi się do góry
Zmniejsz napięcie sprężyny gazowej, obracając śrubę regulacyjną w kierunku znaku minus (-).
Niestabilność uchwytu na ścianie
Sprawdź, czy śruby montażowe są poprawnie dokręcone i czy ściana jest odpowiednio wytrzymała.
Przed użyciem
- Sprawdź, czy ściana jest wykonana z drewna, betonu lub cegły.
- Upewnij się, że waga monitorów nie przekracza limitu określonego w specyfikacji.
- Przygotuj narzędzia: wiertarkę, wiertła, poziomicę, śrubokręt.
- Sprawdź zawartość opakowania zgodnie z listą części w instrukcji.
- Upewnij się, że monitory posiadają otwory montażowe VESA.
Ilustracje i schematy

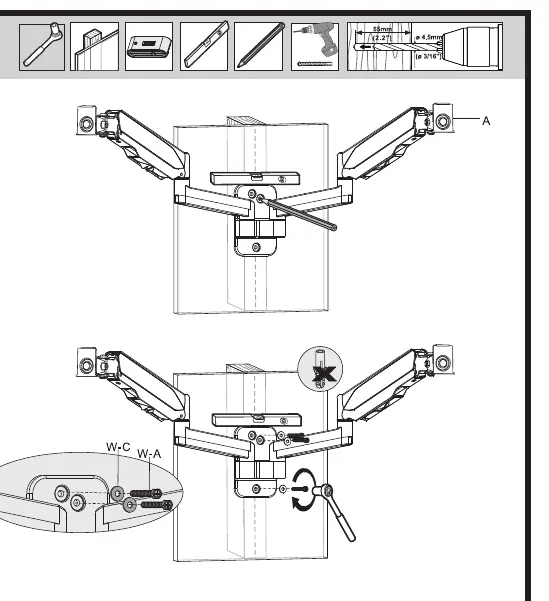

- Krok 1a/1b: Instrukcja wiercenia otworów i montażu podstawy do ściany.

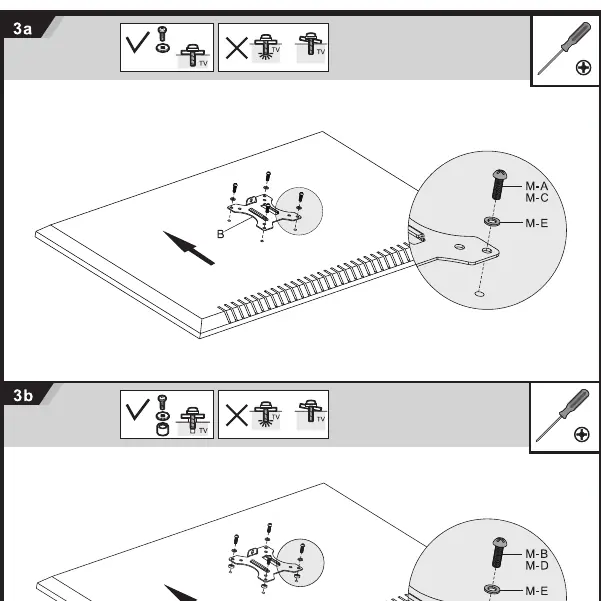

- Krok 3a/3b: Sposób przykręcania płytek VESA do monitora przy użyciu różnych typów śrub.

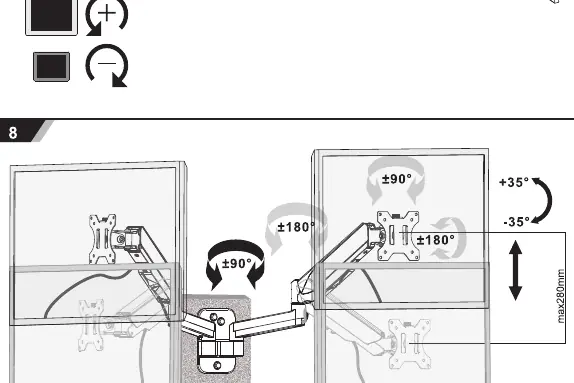

- Krok 8: Zakresy ruchu ramienia: obrót, pochylenie i regulacja wysokości.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie przekraczaj dopuszczalnego obciążenia wagowego, aby uniknąć uszkodzenia sprzętu lub obrażeń ciała.
