Przełącznik USB 10G Stoltzen SHIFT 2x1 - Instrukcja obsługi

Najważniejsze informacje z instrukcji

Przełącznik Stoltzen SHIFT 10G to urządzenie typu 2x1, umożliwiające przełączanie hosta (komputera) dla podłączonych urządzeń USB (KVM). Urządzenie wspiera standard USB 3.2 gen2 z przepustowością do 10 Gbps oraz automatyczne przełączanie. Sterowanie może odbywać się za pomocą przycisku na panelu przednim, komend RS232 lub sygnałów GPIO.

Opis urządzenia

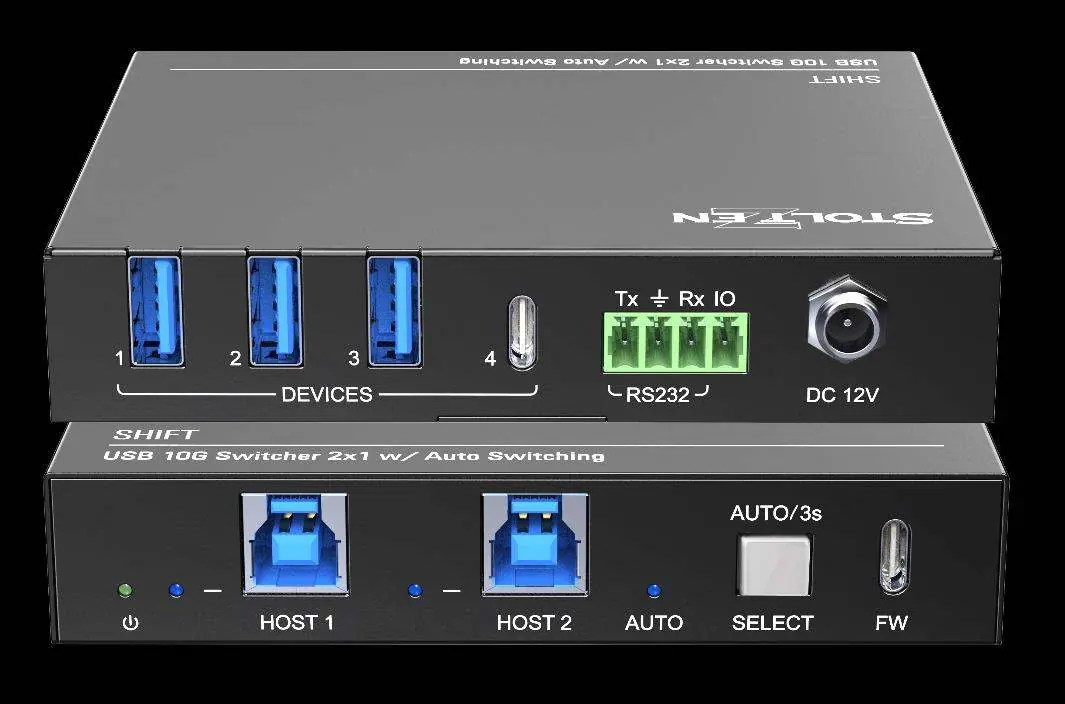

Panel przedni: Zawiera diody LED (Power, Host, Auto), dwa porty USB-B do podłączenia komputerów (Host 1, Host 2), przycisk SELECT (do ręcznego przełączania lub włączania trybu auto) oraz port USB-C serwisowy (FW).

Panel tylny: Wyposażony w trzy porty USB-A oraz jeden port USB-C dla urządzeń peryferyjnych (KVM, kamera), złącze terminal block dla RS232/GPIO oraz gniazdo zasilania DC 12V.

Instalacja i podłączenie

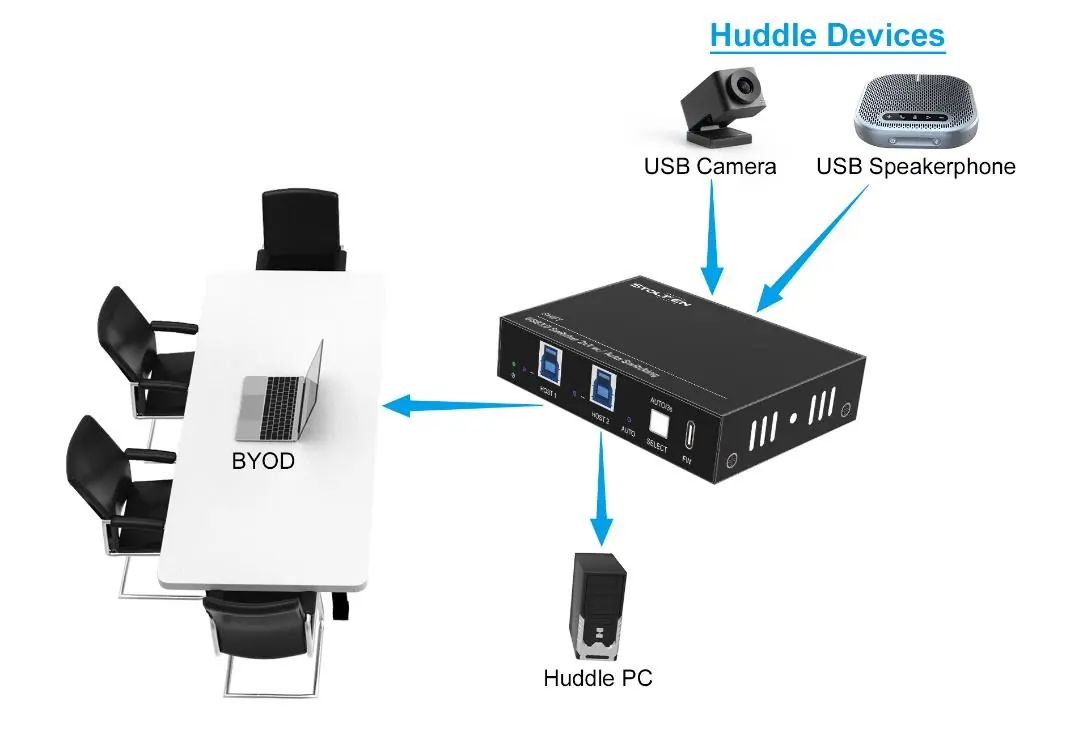

Przed instalacją upewnij się, że posiadasz wszystkie elementy zestawu. Urządzenie powinno być zainstalowane w czystym, dobrze wentylowanym miejscu. Wszystkie urządzenia peryferyjne i hosty należy podłączyć przed włączeniem zasilania. Typowa konfiguracja obejmuje podłączenie kamery USB i zestawu głośnomówiącego do portów urządzenia oraz komputerów do portów Host.

Obsługa i sterowanie

Przełączanie między hostami odbywa się poprzez krótkie naciśnięcie przycisku SELECT. Długie naciśnięcie (3 sekundy) włącza lub wyłącza tryb automatycznego przełączania (dioda AUTO sygnalizuje aktywny tryb).

Sterowanie RS232

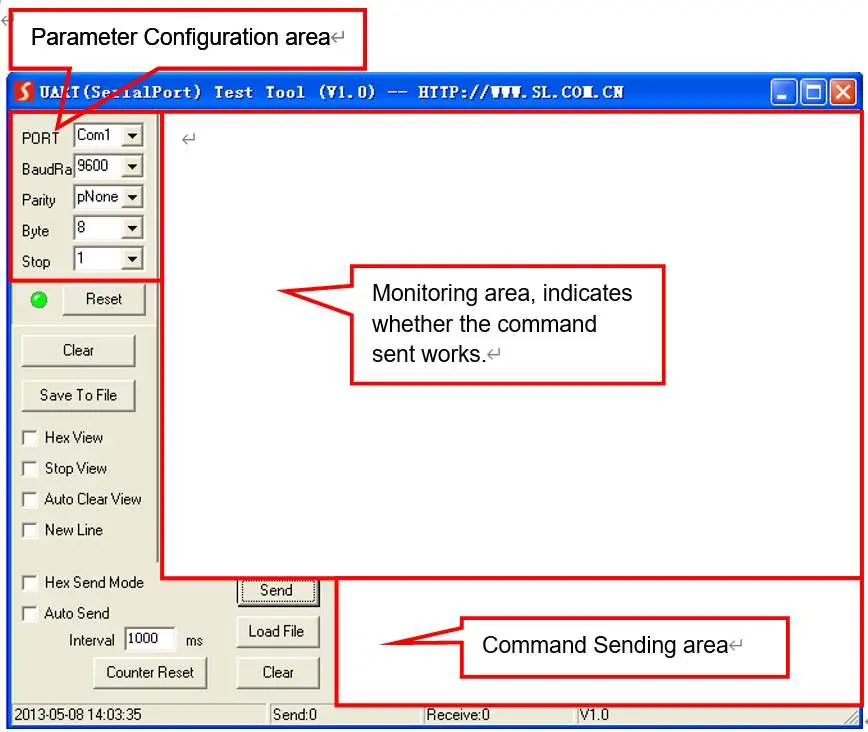

Urządzenie można kontrolować z komputera za pomocą oprogramowania szeregowego (np. CommWatch.exe). Wymagane parametry komunikacji: Baud rate 9600, Data bit 8, Stop bit 1, Parity none. Dostępne komendy pozwalają na zmianę trybu pracy, statusu zasilania urządzeń oraz konfigurację baud rate.

Tryby GPIO

GPIO obsługuje dwa tryby pracy:

• Tryb PULSE (domyślny): Każde przejście sygnału z wysokiego na niski (HIGH to LOW) wymusza przełączenie hosta.
• Tryb LEVEL: Wykorzystuje poziomy logiczne: poziom 0 (zwarcie do masy) wybiera Host 2, poziom 1 (otwarty/wysoki) wybiera Host 1. W tym trybie przycisk na obudowie jest nieaktywny.

Rozwiązywanie problemów

W przypadku braku obrazu lub utraty kolorów, sprawdź poprawność podłączenia kabli oraz ich stan techniczny. Jeśli dioda zasilania nie świeci lub urządzenie nie reaguje, upewnij się, że przewód zasilający jest poprawnie podłączony do gniazda DC 12V.

Dane techniczne

• Przepustowość: 10 Gbps (USB 3.2 gen2)
• Zasilanie: 12V 2A DC
• Pobór mocy: Maksymalnie 10.65W
• Temperatura pracy: -5 do +55 stopni Celsjusza

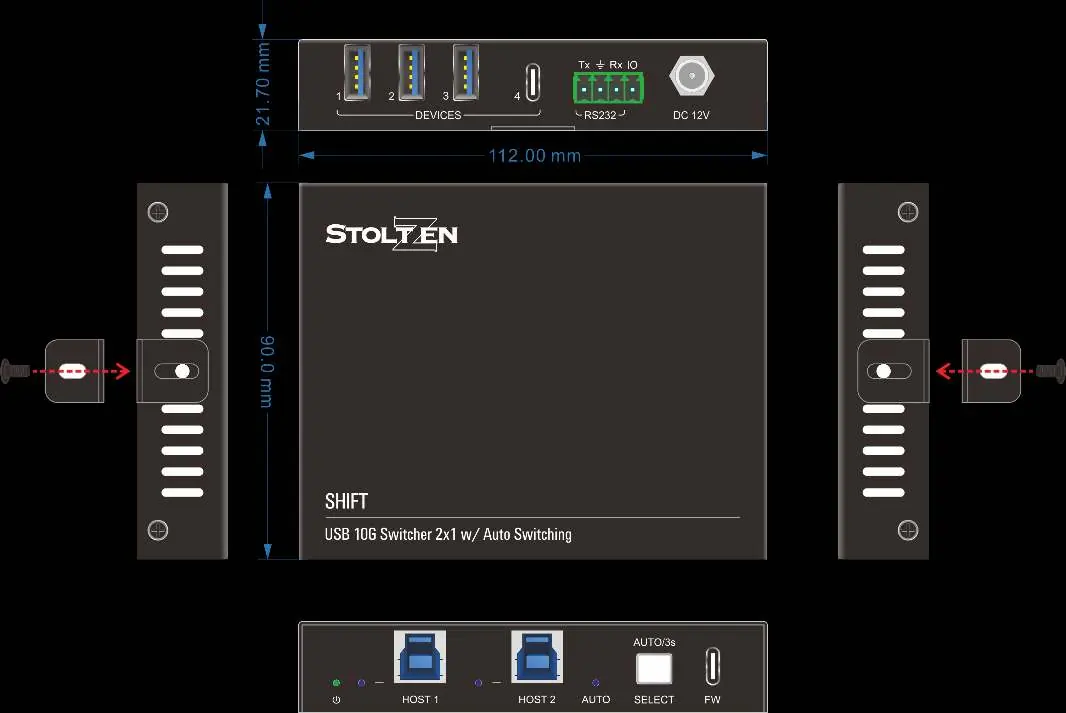

• Wymiary: 112mm x 21.7mm x 90mm
• Waga: 245g
