Instrukcja obsługi samochodu RC Tamiya Rover Mini Cooper Racing (TG10-Mk.1)

Najważniejsze informacje z instrukcji

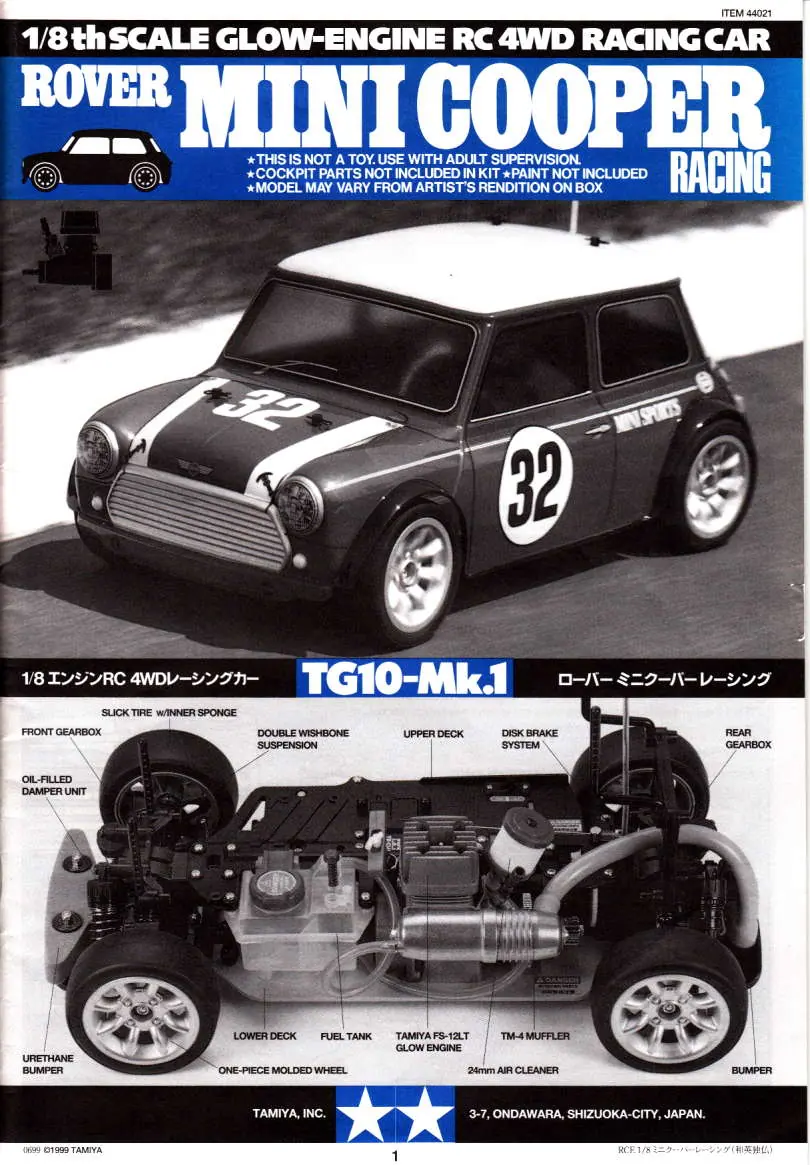

Niniejsza instrukcja dotyczy montażu i obsługi modelu RC Tamiya Rover Mini Cooper Racing opartego na podwoziu TG10-Mk.1. Jest to model z silnikiem spalinowym (glow engine), wymagający nadzoru osoby dorosłej podczas montażu i eksploatacji. Instrukcja zawiera szczegółowe kroki montażu podwozia, silnika, układu kierowniczego oraz wykończenia karoserii.

Opis modelu i przygotowanie

Model jest zestawem do samodzielnego montażu. Przed przystąpieniem do pracy należy przygotować niezbędne narzędzia, takie jak śrubokręty, szczypce, nóż modelarski oraz klej do opon. Należy również zaopatrzyć się w paliwo do silników spalinowych (Glow Fuel) oraz aparaturę RC (nadajnik, odbiornik, dwa serwomechanizmy).

Montaż podwozia (kroki 1-33)

Proces montażu podzielony jest na etapy oznaczone literami (A-E):

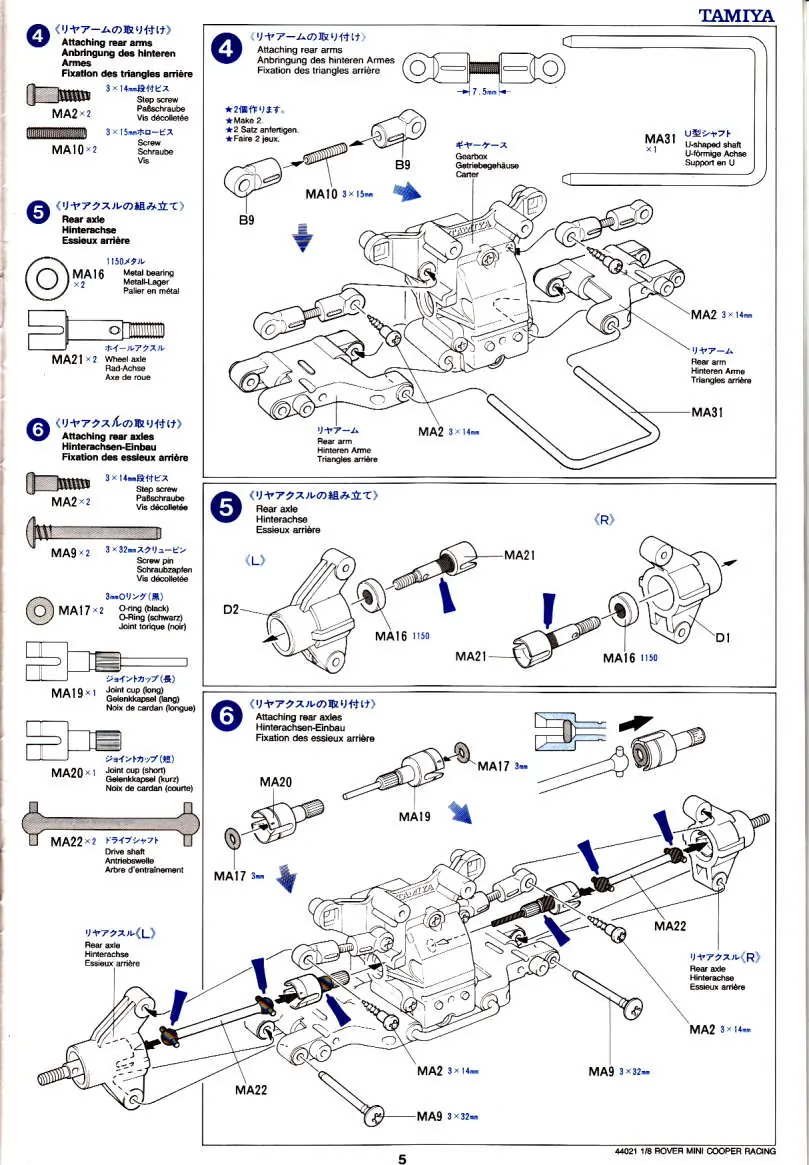

• Etap A (1-11): Montaż przekładni różnicowej, skrzyni biegów oraz tylnego zawieszenia.
• Etap B (12-19): Montaż przedniego zawieszenia, układu kierowniczego oraz wału napędowego.

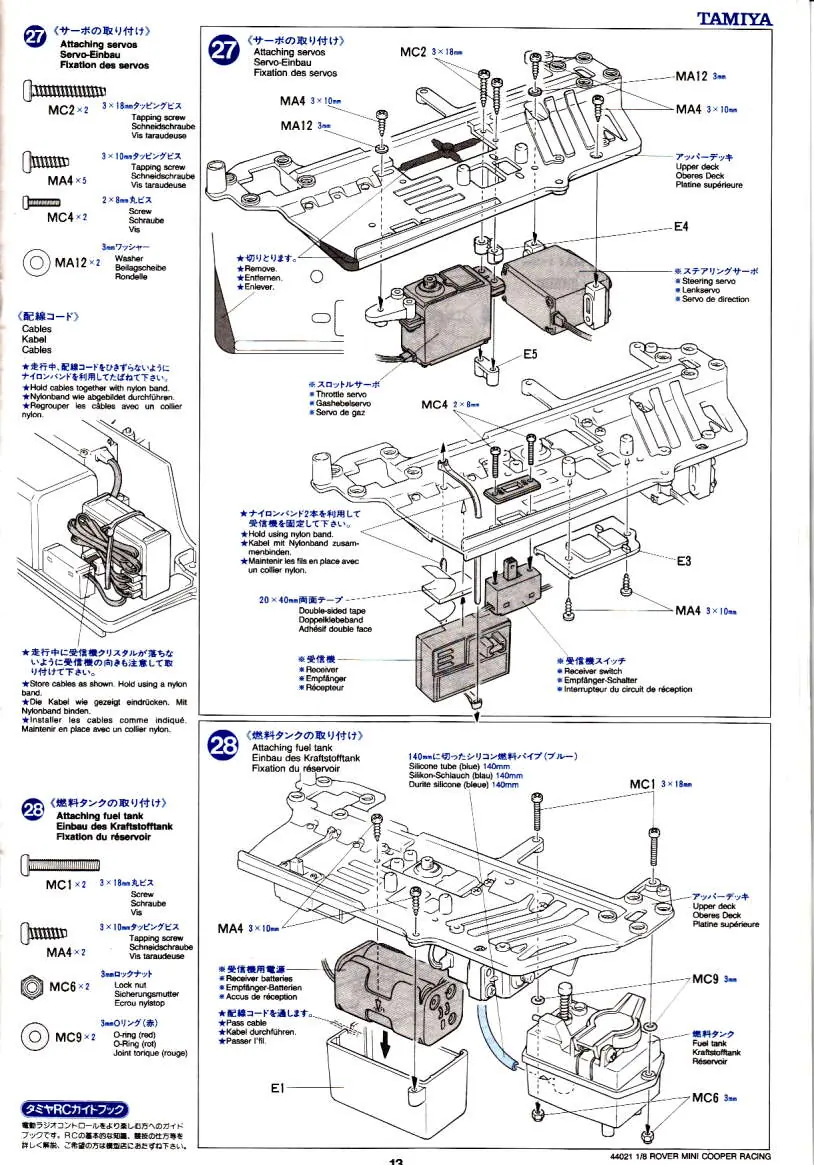

• Etap C (20-33): Montaż amortyzatorów (w tym napełnianie olejem), serwomechanizmów oraz zbiornika paliwa.

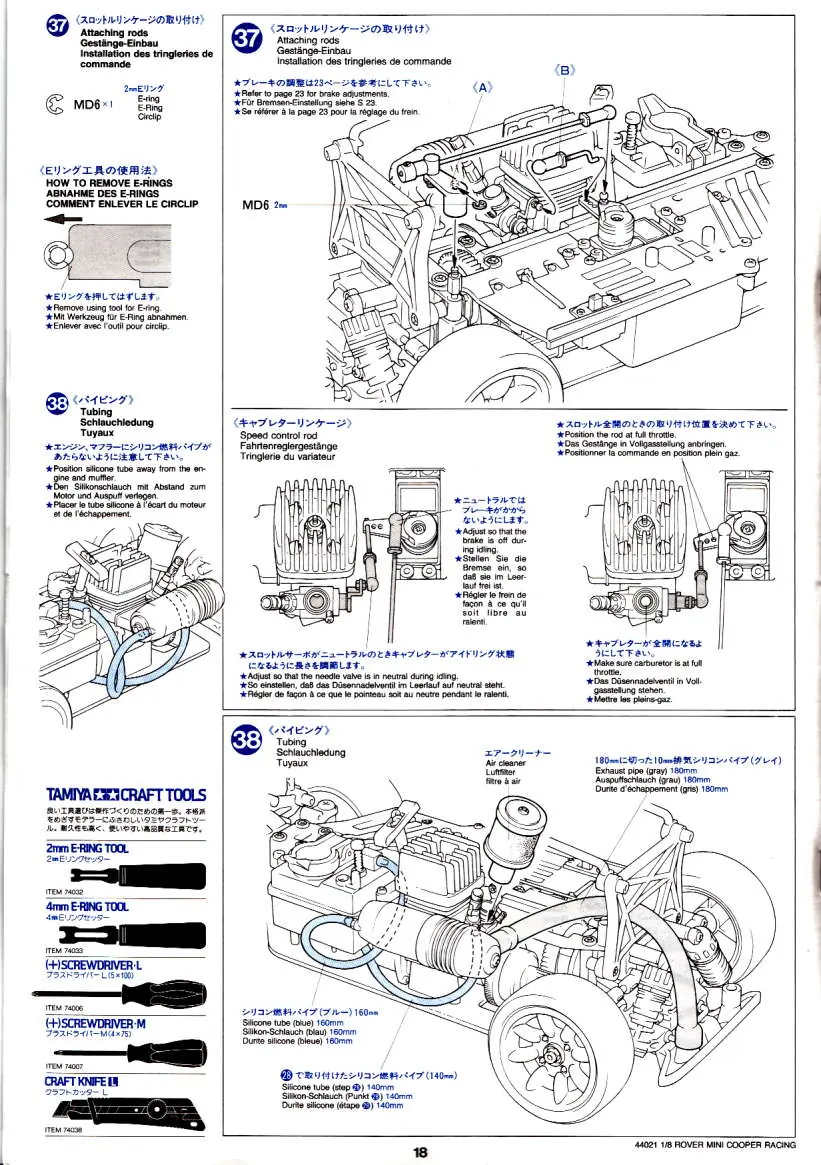

Montaż silnika i osprzętu (kroki 34-41)

W tej sekcji instalowany jest silnik Tamiya FS-12LT, sprzęgło, układ wydechowy oraz cięgna sterujące przepustnicą i hamulcem. Należy zwrócić szczególną uwagę na poprawne ustawienie luzu między zębatkami oraz podłączenie przewodów paliwowych.

Wykończenie karoserii (kroki 42-45)

Karoseria wymaga wycięcia, umycia detergentem, pomalowania od wewnątrz farbami do poliwęglanu (seria PS) oraz naklejenia oznaczeń. Na koniec montowany jest zderzak i karoseria jest mocowana do podwozia za pomocą zawleczek.

Uruchomienie silnika spalinowego

Procedura uruchamiania silnika:

1. Włącz nadajnik i odbiornik, sprawdź neutralne położenie serwomechanizmów.
2. Napełnij zbiornik paliwem.
3. Użyj pompki paliwa, aby doprowadzić paliwo do gaźnika (naciśnij przycisk na zbiorniku).
4. Podłącz podgrzewacz świecy żarowej.
5. Użyj szarpanki (startera), aby uruchomić silnik.
6. Po uruchomieniu pozwól silnikowi pracować na wolnych obrotach, a następnie odłącz podgrzewacz świecy.

Regulacja i tuning

Model pozwala na regulację:

• Kątów pochylenia kół (Camber): Wpływa na przyczepność w zakrętach.
• Zbieżności kół (Toe-in/Toe-out): Wpływa na stabilność prowadzenia na prostej.
• Hamulca: Regulacja siły hamowania poprzez cięgno.

Konserwacja i bezpieczeństwo

Po każdej jeździe należy oczyścić model, sprawdzić dokręcenie śrub oraz upewnić się, że silnik ostygł przed przechowywaniem. Nie należy zostawiać paliwa w zbiorniku na dłuższy czas. Należy unikać jazdy w miejscach publicznych, w pobliżu ludzi i zwierząt.
