Instrukcja obsługi obudowy komputerowej Thermaltake The Tower 900
Kompletny przewodnik instalacji obudowy Thermaltake The Tower 900. Dowiedz się, jak zamontować podzespoły, zainstalować chłodzenie cieczą, dyski HDD/SSD oraz podłączyć kable panelu przedniego.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu podzespołów w obudowie Thermaltake The Tower 900, w tym instalację zasilacza, płyty głównej, dysków, kart PCI oraz systemów chłodzenia powietrznego i cieczą. str. 1, 4, 6, 7
Najważniejsze czynności
- Montaż zasilacza str. 6
- Montaż płyty głównej str. 6
- Podłączenie audio str. 10, 11, 12, 13
Problemy i rozwiązania
Uszkodzenie urządzenia audio
Wybierz w ustawieniach płyty głównej standard (AC'97 lub HD Audio) zgodny z Twoim sprzętem.
str. 10, 11, 12, 13Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary | 752 x 423 x 483 mm | Wymiary zewnętrzne obudowy. | str. 3 |
| Obsługiwane płyty główne | Mini ITX, Micro ATX, ATX, E-ATX | Kompatybilne formaty płyt głównych. | str. 3 |
Gdzie szukać w PDF
- Specyfikacja i akcesoria str. 3
- Instrukcja montażu str. 4, 5, 6, 7
- Podłączenie kabli str. 10, 11, 12, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Obudowa Thermaltake The Tower 900 to konstrukcja typu Super Tower. Przed przystąpieniem do montażu należy zwrócić uwagę na limity wymiarów podzespołów, aby uniknąć problemów z instalacją:
- Maksymalna wysokość chłodzenia CPU: 260 mm.
- Maksymalna długość karty graficznej (VGA): 400 mm.
- Maksymalna długość zasilacza (PSU): 220 mm.
Montaż podzespołów
Proces instalacji rozpoczyna się od demontażu paneli obudowy. Następnie należy zamontować zasilacz, płytę główną oraz napędy.

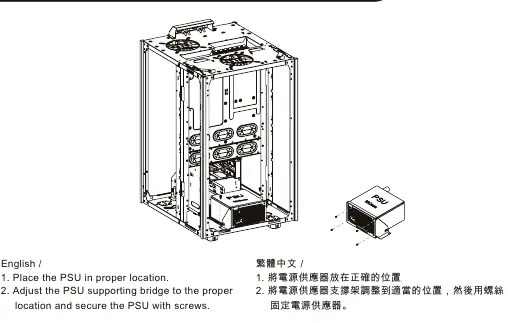

- Zasilacz (PSU): Umieść zasilacz w wyznaczonym miejscu, wyreguluj mostek wspierający i zabezpiecz śrubami.

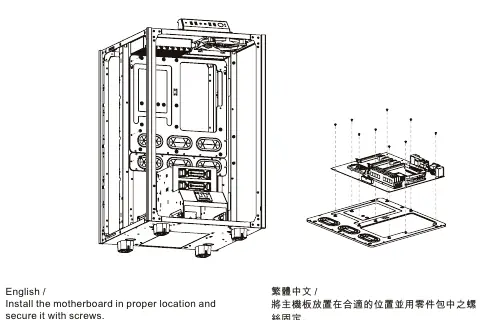

- Płyta główna: Zainstaluj płytę w odpowiednim miejscu i przykręć ją śrubami.
- Dyski HDD/SSD: Obudowa obsługuje dyski 3.5" oraz 2.5". Montaż odbywa się w klatkach HDD lub na tackach, zabezpieczanych śrubami lub zatrzaskami.
- Karty PCI: Wsuń kartę w slot PCI i zabezpiecz śrubą.
Instalacja chłodzenia
Obudowa oferuje szerokie możliwości konfiguracji chłodzenia powietrznego i cieczą:
- Chłodzenie powietrzne: Możliwość montażu wielu wentylatorów 120mm/140mm na górze, bokach, z tyłu oraz w klatce HDD.
- Chłodzenie cieczą: Obsługa radiatorów o długości do 560 mm na lewym i prawym boku.
- Pompa: Dedykowane miejsce montażu pompy wewnątrz obudowy.
Podłączenie przewodów panelu przedniego
Podłącz kable panelu przedniego do odpowiednich złączy na płycie głównej:
- Case LED: Podłącz kable przycisków i diod LED zgodnie z instrukcją płyty głównej.
- USB 3.0: Podłącz kabel do wewnętrznego złącza USB 3.0 na płycie głównej.
- Audio: Podłącz złącze audio. Upewnij się, że w BIOS/UEFI wybrano odpowiedni standard (AC'97 lub HD Audio/Azalia) zgodny z posiadaną płytą główną, aby uniknąć uszkodzenia sprzętu.
Informacje o producencie
Thermaltake
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub uszkodzenie portu audio
Upewnij się, że wybrano odpowiedni standard (AC'97 lub HD Audio/Azalia) w ustawieniach płyty głównej. Niewłaściwy wybór może uszkodzić urządzenie.
Zbyt wysoki cooler CPU
Maksymalna wysokość chłodzenia procesora to 260 mm. Sprawdź specyfikację swojego chłodzenia przed montażem.
Zbyt długa karta graficzna
Maksymalna długość karty VGA to 400 mm.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie śruby i akcesoria wymienione w sekcji 1.1.
- Upewnij się, że zasilacz nie przekracza 220 mm długości.
- Sprawdź kompatybilność płyty głównej (Mini ITX do E-ATX).
- Upewnij się, że posiadasz śrubokręt krzyżakowy do montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- CPU Cooler Height
- Maksymalna wysokość chłodzenia procesora (260 mm).
Ilustracje i schematy

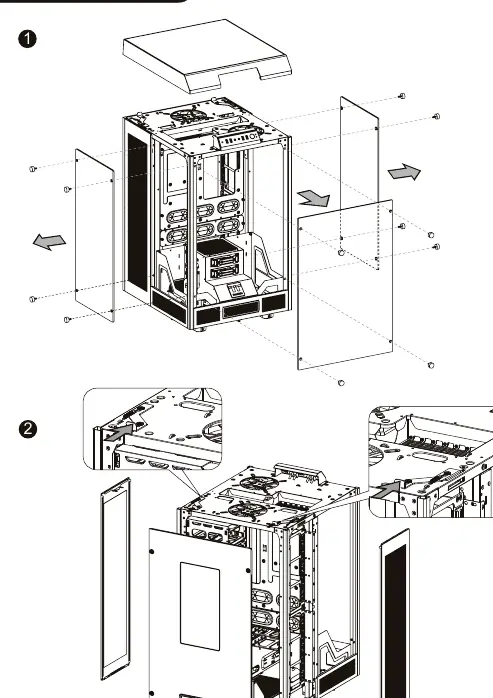

- Strona 4: Demontaż paneli obudowy.
- Strona 6: Montaż zasilacza i płyty głównej.

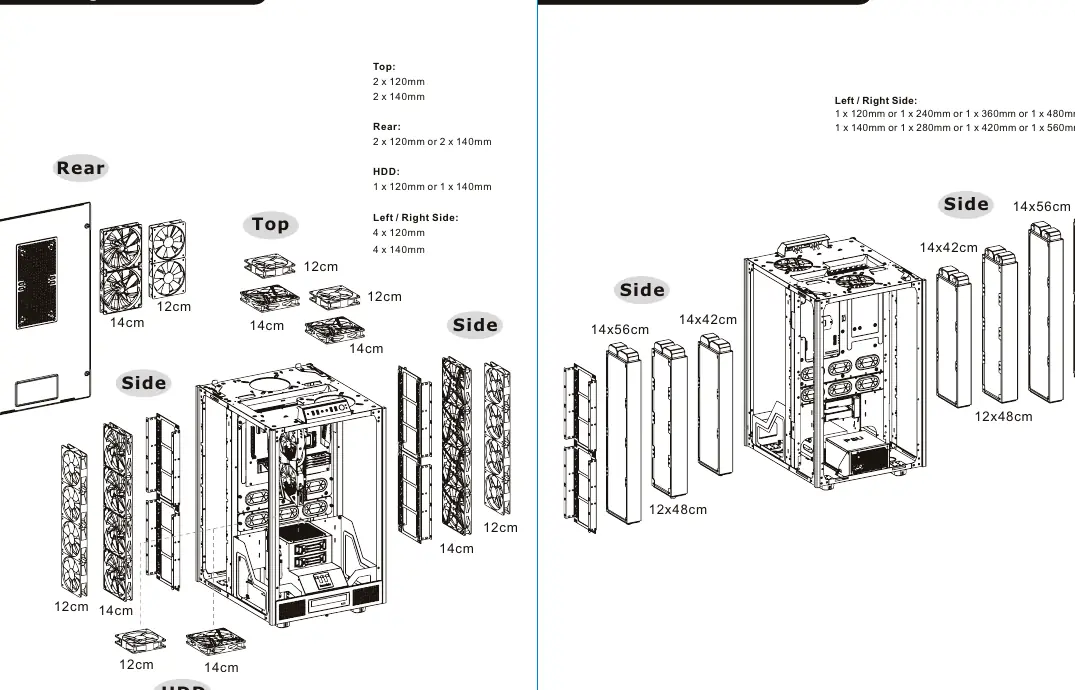

- Strona 9: Schemat rozmieszczenia wentylatorów i radiatorów.
- Strona 10: Schemat podłączenia złączy audio (Azalia vs AC'97).
Zgodność modelu
- Obsługuje płyty główne: Mini ITX, Micro ATX, ATX, E-ATX.
- Wymaga zasilacza typu Standard PS2.
Pytania do tej instrukcji
