Instrukcja obsługi obudowy Thermaltake Divider 200 TG

Szybki przewodnik po montażu i specyfikacji obudowy Thermaltake Divider 200 TG. Dowiedz się, jak zainstalować płytę główną, zasilacz, dyski oraz systemy chłodzenia.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Thermaltake Divider 200 TG to obudowa typu Micro Case obsługująca płyty główne Mini ITX i Micro ATX. Montaż podzespołów wymaga przestrzegania limitów długości dla zasilacza (max 200 mm) oraz karty graficznej (max 340 mm). str. 1, 3, 4

Najważniejsze czynności

  • Instalacja zasilacza str. 7
  • Instalacja płyty głównej str. 8

Dane techniczne

Parametr Wartość Znaczenie Strony
Wymiary 364.7 x 333.2 x 425.7 mm Wymiary zewnętrzne obudowy str. 3
Zatoki dyskowe 3 x 3.5" / 3 x 2.5" lub 6 x 2.5" Możliwości montażu dysków str. 3
Pokaż 1 kolejne odpowiedzi Pokaż mniej

Gdzie szukać w PDF

  • Specyfikacja i akcesoria str. 3
  • Instrukcja instalacji str. 7, 8, 9, 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (5) Pokaż mniej

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu podzespołów w obudowie Thermaltake Divider 200 TG. Przed przystąpieniem do instalacji należy zapoznać się z ograniczeniami wymiarowymi podzespołów, aby zapewnić prawidłowe dopasowanie.

Wymiary obudowy i kompatybilność płyt głównych
Wymiary obudowy i kompatybilność płyt głównych

Specyfikacja techniczna

  • Typ obudowy: Micro Case
  • Kompatybilność płyt głównych: Mini ITX, Micro ATX
  • Maksymalna wysokość chłodzenia CPU: 185 mm
  • Maksymalna długość karty graficznej (VGA): 310 mm (z radiatorem 27 mm) lub 340 mm (bez radiatora)
  • Maksymalna długość zasilacza (PSU): 180 mm (z wentylatorem na dole) lub 200 mm (bez wentylatora na dole)
  • Zatoki na dyski: 3 x 3.5" oraz 3 x 2.5" lub 6 x 2.5"

Instalacja podzespołów

Proces montażu obejmuje następujące etapy:

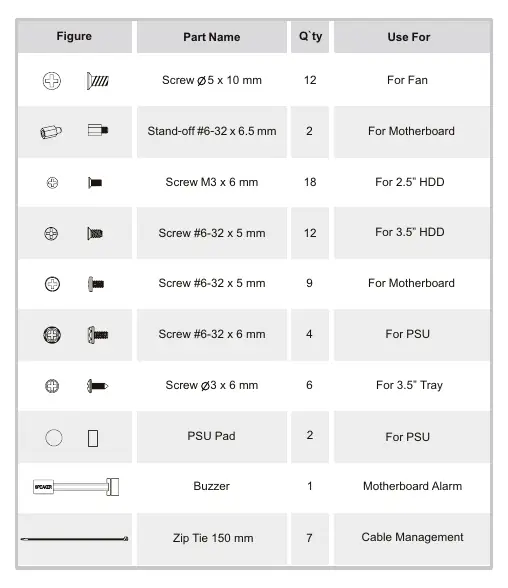

Lista akcesoriów i śrub montażowych
Lista akcesoriów i śrub montażowych

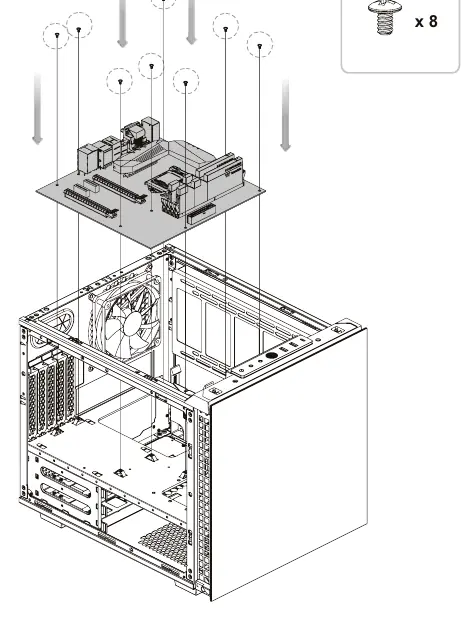

Instalacja płyty głównej
Instalacja płyty głównej

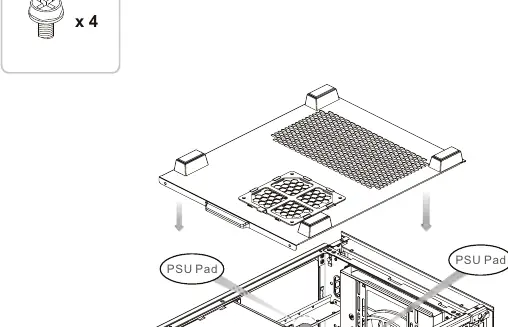

Instalacja zasilacza (PSU)
Instalacja zasilacza (PSU)
  • Demontaż: Przed instalacją należy zdjąć panele obudowy zgodnie z rysunkami technicznymi.
  • Zasilacz (PSU): Umieść zasilacz w dolnej części obudowy, korzystając z dołączonych podkładek (PSU Pad).
  • Płyta główna: Zamontuj płytę główną przy użyciu odpowiednich dystansów i śrub #6-32 x 6.5 mm.
  • Dyski HDD/SSD: Dyski 3.5" oraz 2.5" montuje się w dedykowanych tackach, przykręcając je odpowiednimi śrubami (M3 dla 2.5", #6-32 dla 3.5").
  • Karty PCI: Instalacja kart rozszerzeń odbywa się w tylnej części obudowy.

Chłodzenie

Obudowa wspiera różne konfiguracje chłodzenia:

  • Chłodzenie powietrzne: Możliwość montażu wentylatorów z przodu (do 200 mm), z tyłu (120/140 mm), na górze (zależnie od konfiguracji) oraz na dole.
  • Chłodzenie cieczą (AIO): Obsługa radiatorów z przodu (do 280 mm) oraz z prawej strony (do 280 mm).

Podłączenie I/O

Kable panelu przedniego należy podłączyć do odpowiednich złączy na płycie głównej:

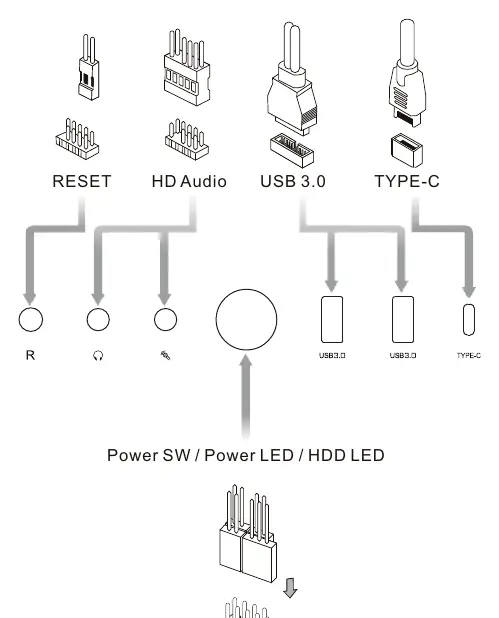

Schemat podłączenia kabli panelu przedniego
Schemat podłączenia kabli panelu przedniego
  • RESET (przycisk reset)
  • HD Audio
  • USB 3.0
  • TYPE-C
  • Power SW / Power LED / HDD LED

Konserwacja

Obudowa wyposażona jest w filtry przeciwkurzowe, które należy regularnie demontować i czyścić, aby zapewnić optymalny przepływ powietrza.

Informacje o producencie

Thermaltake

Profil marki

Praktyczna pomoc

Typowe problemy

Zasilacz nie mieści się w obudowie

Upewnij się, że długość zasilacza nie przekracza 180 mm (jeśli montujesz wentylator na dole) lub 200 mm (bez wentylatora).

Karta graficzna jest za długa

Maksymalna długość karty to 310 mm przy zainstalowanym radiatorze 27 mm lub 340 mm bez radiatora.

Chłodzenie CPU nie mieści się

Maksymalna wysokość chłodzenia powietrznego procesora wynosi 185 mm.

Przed użyciem

  • Sprawdź, czy płyta główna jest w formacie Mini ITX lub Micro ATX.
  • Upewnij się, że posiadasz wszystkie śruby wymienione w sekcji Accessory.
  • Zaplanuj rozmieszczenie wentylatorów przed montażem płyty głównej.
  • Sprawdź, czy zasilacz posiada standardowe wymiary PS2.
Pokaż więcej Pokaż mniej

Parametry w praktyce

CPU cooler height
Maksymalna wysokość radiatora chłodzenia procesora.

Ilustracje i schematy

  • Schemat I/O pokazuje poprawne podłączenie kabli panelu przedniego do płyty głównej.
  • Schemat instalacji wentylatorów wskazuje miejsca montażu dla różnych rozmiarów (120mm, 140mm, 200mm).

Zgodność modelu

  • Obsługuje płyty główne Mini ITX oraz Micro ATX.
  • Wspiera chłodnice AIO do 280 mm.
