Instrukcja montażu chłodzenia procesora Thermaltake Frio Silent 12
Szybki przewodnik instalacji chłodzenia procesora Thermaltake Frio Silent 12. Dowiedz się, jak poprawnie zamontować backplate, nałożyć pastę termoprzewodzącą i podłączyć wentylator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja opisuje proces montażu chłodzenia procesora Thermaltake Frio Silent 12. Urządzenie jest kompatybilne z wieloma podstawkami procesorów Intel oraz AMD. Kluczowym elementem instalacji jest poprawne dobranie otworów montażowych na backplate oraz zapewnienie odpowiedniego docisku radiatora do procesora.

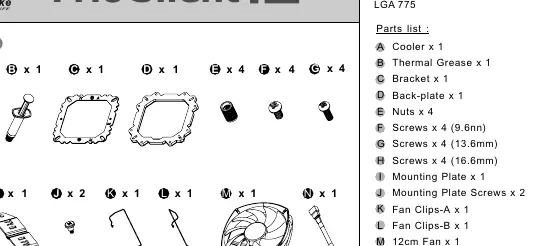

Lista części
- A: Radiator (Cooler)
- B: Pasta termoprzewodząca
- C: Wspornik (Bracket)
- D: Płyta tylna (Back-plate)
- E: Nakrętki (4 szt.)
- F, G, H: Śruby o różnych długościach
- I: Płyta montażowa
- J: Śruby płyty montażowej
- K, L: Klipsy wentylatora
- M: Wentylator 12 cm
- N: Kabel LNC (Low-Noise Cable)
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy zidentyfikować platformę procesora:
- Otwór A: Dla LGA1366, 1156, 1155, 1150, 775 oraz AMD FM2, FM1, AM3+, AM3, AM2+, AM2.
- Otwór B: Dla LGA 2011.
Instrukcja montażu
1. Przygotowanie backplate: Umieść płytę tylną (D) za płytą główną. Upewnij się, że strona z pianką jest skierowana w stronę płyty głównej.
2. Montaż śrub: Przełóż śruby (G) przez płytę tylną (D) i płytę główną, a następnie zabezpiecz je nakrętkami (E). Umieść wspornik (C) na nakrętkach i przykręć śrubami (F). Upewnij się, że logo Tt na wsporniku jest skierowane do góry.
3. Pasta termoprzewodząca: Nałóż cienką warstwę pasty (B) na powierzchnię procesora.
4. Montaż radiatora: Przykręć radiator (A) do płyty głównej za pomocą płyty montażowej (I) oraz śrub (J).
5. Montaż wentylatora: Zamocuj wentylator (M) na radiatorze (A) za pomocą klipsów (K i L).
Podłączenie zasilania
Podłącz 4-pinowy kabel wentylatora do złącza CPU FAN na płycie głównej. Jeśli wentylator pracuje zbyt głośno, użyj dołączonego kabla Low-Noise Cable (LNC), aby ograniczyć jego prędkość obrotową.
Informacje o producencie
Thermaltake
Praktyczna pomoc
Typowe problemy
Wspornik (C) nie jest stabilnie zamocowany
Poluzuj lekko śruby (G) na płycie tylnej, a następnie ponownie dokręć śruby (F) mocujące wspornik.
Wentylator pracuje zbyt głośno
Zastosuj dołączony kabel LNC (Low-Noise Cable) pomiędzy wentylatorem a płytą główną, aby zmniejszyć prędkość obrotową.
Przed użyciem
- Sprawdź kompatybilność gniazda procesora z listą obsługiwanych platform.
- Upewnij się, że pianka na backplate (D) przylega do płyty głównej.
- Wybierz odpowiednie otwory montażowe (A lub B) zgodnie z typem gniazda CPU.
- Przygotuj pastę termoprzewodzącą (B).
Parametry w praktyce
- LNC (Low-Noise Cable)
- Kabel redukujący hałas wentylatora poprzez ograniczenie maksymalnej prędkości obrotowej.
- Back-plate (D)
- Płyta tylna montowana za płytą główną, zapewniająca stabilne podparcie dla radiatora.
Ilustracje i schematy
- Schemat pokazuje różnicę w montażu dla LGA 2011 (otwór B) oraz pozostałych podstawek (otwór A).
- Instrukcja montażu wentylatora za pomocą klipsów (K/L) na radiatorze.
Zgodność modelu
- Obsługuje Intel: LGA 2011, 1366, 1155, 1156, 1150, 775.
- Obsługuje AMD: FM2, FM1, AM3+, AM3, AM2+, AM2.
